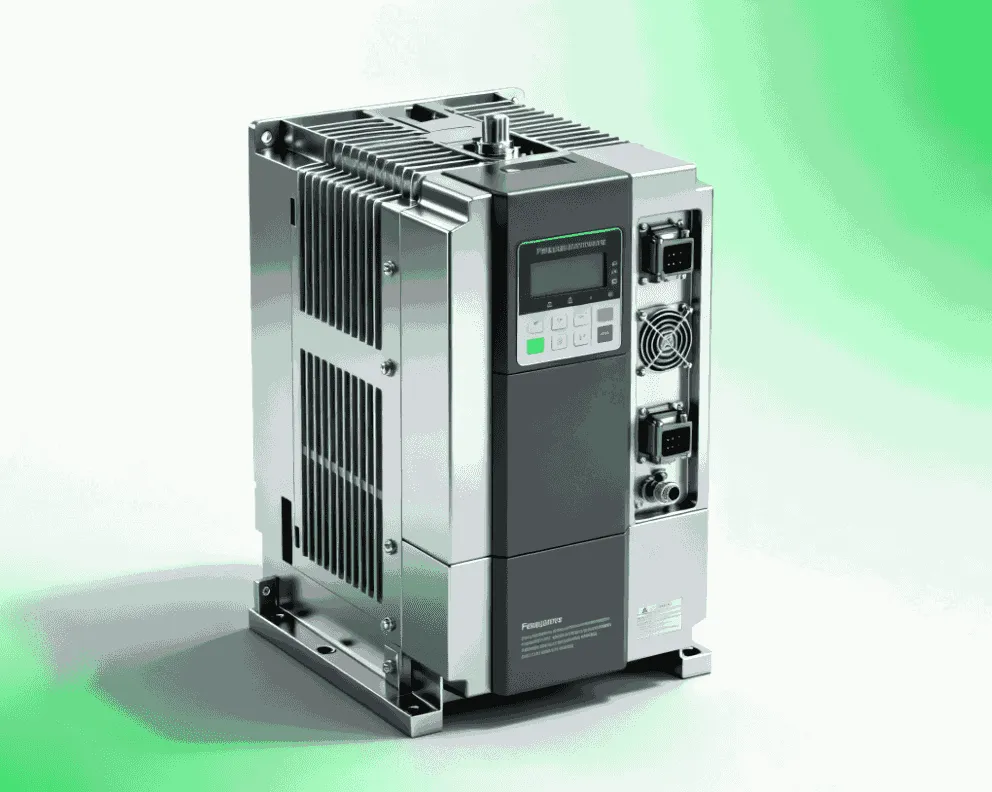

Частотный преобразователь — это электронный “мозг”, который преобразует параметры переменного тока и позволяет гибко управлять оборотами электродвигателя. Правильнее всего представить его как интерфейс между питающей сетью и приводом: он принимает напряжение 380В (или 220В), выпрямляет его, затем превращает обратно в переменное, но уже с заданной частотой и амплитудой. 🎛️ Такой “частотник” позволяет плавно запускать и тормозить двигатель, держать нужную скорость, оптимизировать расход энергии, продлевая жизнь технике и снижая износ.
Как работает частотный преобразователь? ⚙️
В основе работы частотника — двойное преобразование электроэнергии. Сначала входной ток (обычно 380В трёхфазный) проходит через мощный выпрямительный блок и фильтр, далее постоянное напряжение преобразуется инвертором, управляемым микропроцессором, в переменное с нужными параметрами. Частотник поддерживает широкий диапазон частот (0–400/600 Гц), и способен программно задавать сценарии пуска, торможения, менять направление вращения, ловить момент при аварийной остановке и запускать двигатель “на лету”. 😎🔌
В современных устройствах алгоритмы управления бывают скалярными (V/F — оптимально для бытовых и стандартных решений) и векторными (SVC, FOC) — вот тут “магия”, позволяющая держать чётко заданную скорость и момент даже при резких изменениях нагрузки и сложных технологических процессах.
Где применяют частотные преобразователи? 🏭
Область применения колоссальна. ПЧ 380В ставят на:
1️⃣насосы,
2️⃣системы вентиляции,
3️⃣конвейеры, редукторы,
4️⃣компрессоры,
5️⃣современные станки,
6️⃣подъёмники,
7️⃣барабаны,
8️⃣смесители,
9️⃣печи.
Станции водоснабжения, агропредприятия, деревообрабатвающие и пищевые фабрики, ведущие цеха металлургии и даже энергообъекты ЖКХ — всё чаще используют “частотник” как точку входа в автоматизацию и “зелёную” энергетику.
Главное — где важна гибкость, не нужны рывки при пуске мотора, требуется экономия и надёжность, там частотный преобразователь всегда будет выигрышной инвестицией.
Основное строение и устройство частотного преобразователя 🧩
Современный преобразователь частоты состоит из выпрямителя (обычно мост диодов или тиристоров), фильтрующей цепи (LC-фильтр), мощного инвертора с транзисторами (IGBT), системы управления (микропроцессор или специализированный ПЛК), блока питания для цепей управления и коммуникаций. В схеме всегда предусмотрена развитая защита: мониторинг перегрузки, температура радиаторов, контроль фаз, фильтры ЭМС и даже аварийная память ошибок. 📟
Виды частотных преобразователей 💡
По строению и задачам выделяют ПЧ для стандартных нагрузок (насосы, вентиляторы, транспорт), для тяжёлого пуска и увеличенных моментов (прессы, машины с высокой инерцией), а также специализированные “универсальные” модели. По схеме сам ПЧ бывает:
💠с прямой связью (для особых высокочастотных, энергоёмких линий),
💠с промежуточным звеном DC (классическая топология — максимально надёжная),
💠для однофазных и трёхфазных сетей,
💠с векторным или скалярным регулированием.
220В и 380В — в чём разница? ⚡🆚⚡
Для малых нужд, особенно в частном секторе и малом бизнесе, оптимальны ПЧ с питанием от 220В. Но основной индустриальный стандарт — 380В. Такие преобразователи позволяют полностью использовать преимущества трёхфазных асинхронных двигателей: высокий момент, стабильность при нагрузке, мощность, гибкость настроек.
ПЧ 380В адаптированы под работу как с российскими, так и с европейскими электросетями, поддерживают большие токи, устойчивы к сетевым колебаниям, отлично интегрируются с современными системами энергоснабжения и промышленной автоматизации. Для сложных линий практически всегда выбирают именно эту категорию.
Основные модели и тренды рынка 🚀
Современный рынок предлагает мощные интеллектуальные частотные преобразователи с широким “умным” функционалом, беспроводным управлением, интеграцией IoT, предиктивной диагностикой и готовыми индустриальными сценариями (насос+PID, транспорт+диагностика нагрузки, промышленные стандарты безопасности, резервирование каналов связи и работы “под ключ”). Крупнейшие производители поставляют устройства с максимальной энергоэффективностью, сертификацией под ГОСТ и международные стандарты для любых отраслей.
Как выбрать частотный преобразователь? 🧐🔍
Для грамотного выбора ПЧ учитывают:
✅мощность и рабочий ток электродвигателя (ПЧ выбирается “с запасом”, но без излишней избыточности),
✅особенности нагрузки (инерционная, динамическая, пульсирующая),
✅требования к плавности пуска и диапазону регулирования,
✅уровень защиты корпуса (IP20, IP54, IP66),
✅ температурные условия работы и возможность автоматизации,
✅поддержку современных интерфейсов и индустриальных протоколов.
‼️Очень важно‼️ правильный подбор — гарантия не только производительности, но и полного раскрытия функций оборудования, долгого срока службы и минимальных расходов на ТО. Поэтому к выбору лучше подключить инженера-консультанта (такого, каких всегда рады предоставить в UESK!).
👉 Чтобы избежать проблем, доверяйте подбор профессионалам.
Полный каталог электродвигателей и комплектующих доступен на нашем сайте uesk.org. Здесь вы найдёте модели под любые задачи и получите консультацию специалистов, либо напишите нам: zakaz@uesk.org.
