Ротор электродвигателя — это сердце любого электрического привода, именно он превращает энергию электромагнитного поля в механическое вращение вала ⚙️🔁. Без надёжного роторного узла даже самый совершенный статор и частотный преобразователь не дадут нужного крутящего момента.
Что такое ротор? Принцип его работы ⚙️🧲
В самом центре любого электродвигателя расположен ротор — цилиндрический узел, закреплённый на валу и вращающийся внутри статора. Если статор можно представить как «неподвижную обмотку, создающую поле», то ротор — это «механический приёмник» этого поля, который начинает крутиться и тянуть за собой рабочую машину: насос, вентилятор, конвейерную ленту, редуктор и т.д. 🚰🌬️📦

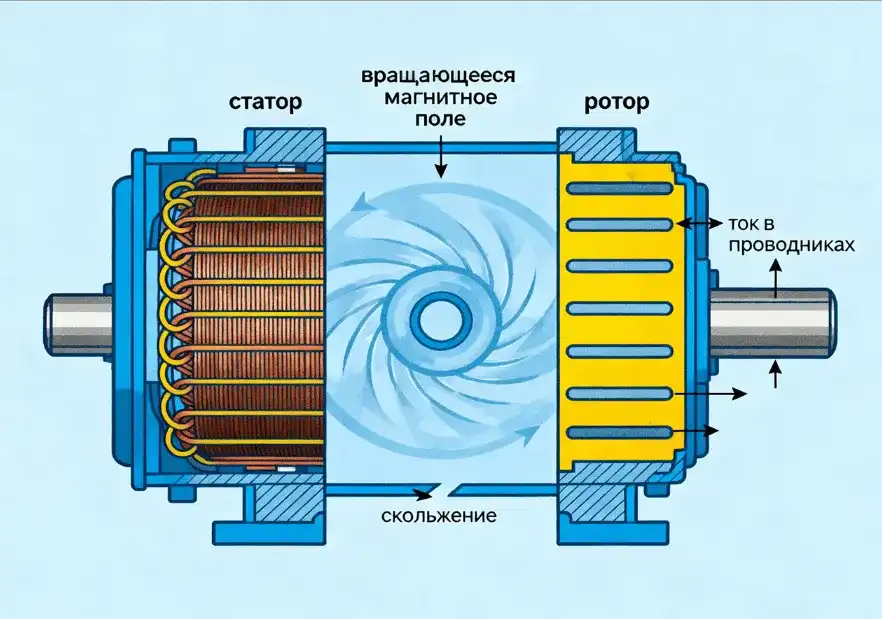

Когда на статор подаётся трёхфазное напряжение, внутри двигателя возникает вращающееся магнитное поле. Оно пересекает проводники ротора, в них рождается ток, появляются электромагнитные силы — и ротор начинает разгоняться, стремясь догнать вращающееся поле. Полной «синхронности» не происходит: небольшое отставание по скорости (скольжение) как раз и обеспечивает возникновение токов в роторе и формирование момента 🔄⚡.
Конструкция ротора: из чего он состоит 🔩
Типовой ротор асинхронного двигателя можно условно «разобрать» на несколько важнейших частей:
Вал — стальной стержень, через который крутящий момент передаётся на приводимый механизм. На валу сидит сердечник, подшипники, вентилятор, иногда тормозной диск и прочая арматура 🧵⚙️.
Сердечник — пакет тонких листов электротехнической стали, спрессованных в цилиндр. Листы изолируют друг от друга лаком или окалиной, чтобы уменьшить вихревые токи и не греть металл лишний раз 🔥🧊.
Проводники — либо алюминиевые/медные стержни, залитые в пазы (короткозамкнутый ротор), либо полноценная обмотка с изоляцией (фазный ротор). Именно по этим проводникам течёт ток, который взаимодействует с полем статора 🧲🔌.
Торцевые элементы — короткозамыкающие кольца или контактные кольца, вентиляционные лопатки, балансировочные грузики. Они отвечают за замыкание цепи, охлаждение и уменьшение вибраций 🌬️⚖️.
Все детали жёстко соединены между собой, чтобы ротор не «гулял» на валу и не разбивал подшипники при любой, даже кратковременной перегрузке.
Основные виды ротора
Короткозамкнутый ротор: «беличья клетка» 🐿️
Самый массовый тип — короткозамкнутый ротор, знакомый по промышленным двигателям АИР, WEG и т.д. В его сердечнике выполнены продольные пазы, в которые заливают алюминий или вставляют медные стержни. На торцах все стержни соединяются кольцами — получается замкнутый контур, похожий на клетку колеса для белки 🐿️.
Преимущества такого решения:
✅нет щёток и скользящих контактов — меньше износа и обслуживать почти нечего;
✅конструкция выдерживает десятки тысяч пусков и остановок, если не выходить за режим;
✅хорошее сочетание эффективности и цены: такой ротор сравнительно недорогой, но при этом даёт достойный пусковой момент для насосов, вентиляторов, компрессоров и конвейеров ⚙️.
Для тяжёлых запусков разрабатывают модифицированные варианты: ротора с глубокими пазами, двойной «беличьей клеткой» и сложной геометрией стержней. Они лучше тянут при пуске, но при этом стараются не «съедать» КПД на номинальной скорости 🧠📈.
Фазный ротор: когда нужен максимальный момент 🎛️🏗️
В кранах, подъёмниках, мельницах и другом тяжёлом оборудовании часто используют двигатели с фазным ротором. Здесь вместо литых стержней в пазах проложена полноценная трёхфазная обмотка, выведенная на три контактных кольца на валу. На кольцах стоят щётки, через которые подключают внешний реостат или другое регулировочное устройство 🔌🎚️.
Пока реостат включён, сопротивление цепи ротора велико — ток меньше, но момент при пуске получается очень высоким, а пусковой ток из сети ограничен. После разгона сопротивление кратко замыкают, и двигатель переходит в режим, близкий к короткозамкнутому. Такой подход:
✅уменьшает удары по сети и механике при пуске;
✅позволяет плавно регулировать скорость на определённом диапазоне;
✅повышает устойчивость к тяжёлым режимам, когда нагрузка с самого старта близка к номинальной или выше 💪⚖️.
Материалы и технология изготовления 🧱🧪
К сердечнику ротора предъявляют жёсткие требования:
1️⃣сталь должна иметь высокую магнитную проницаемость и низкие потери;
2️⃣листы вырубают или выдавливают с высокой точностью, чтобы не было перекоса пазов;
3️⃣пакет плотно прессуют на валу, исключая люфты — иначе появится биение и вибрация 🛠️⚖️.
Алюминиевые клетки часто получают литьём под давлением: расплав одновременно заполняет пазы и формирует торцевые кольца и лопатки вентилятора. Такой способ даёт хорошую электропроводность, отсутствие контактов и пор, а также стабильные характеристики от мотора к мотору 🧊🔩.
Медные стержни встречаются в более мощных или энергоэффективных двигателях: они выдерживают большие токи, лучше переносят перегрузки и обеспечивают чуть более высокий КПД, но и стоят дороже 💰⚡.
Ротор и частотный преобразователь 🔌
Современные электроприводы всё чаще управляются частотными преобразователями. Для ротора это особый режим:
вращение на очень низких скоростях при высоком моменте;
частые старты/остановы и реверсы;
токи с большим содержанием высокочастотных гармоник.
Если двигатель изначально не рассчитан на такой режим, ротор может перегреваться, в стержнях и кольцах возникают дополнительные потери, появляются трещины, страдают подшипники и вал. Поэтому при выборе мотора «под частотник» лучше брать исполнение, в паспорте которого прямо указана допустимость работы с ЧРП, а также есть запас по нагреву и продуманная вентиляция 🧠🆒.
Правильная настройка ускорения и торможения, ограничение токов, температурные защиты — всё это напрямую влияет на здоровье ротора и срок службы всей машины.
Типичные симптомы проблем с ротором 🚨
Практические признаки, по которым можно заподозрить неисправность именно ротора:
💠двигатель гудит, но не развивает обороты, особенно под нагрузкой;
💠токи по фазам отличаются, хотя питание симметричное;
💠сильный разогрев корпуса при вроде бы нормальной нагрузке;
💠нетипичный «биение‑шум» на определённых оборотах, который пропадает или усиливается при разгоне.
Причина может быть в обрыве стержней клетки, трещине торцевого кольца, проблемах с обмоткой фазного ротора или в потере балансировки. В таких случаях спасают диагностика токов, виброанализ и, при необходимости, разборка с дефектовкой — иначе можно довести дело до разрушения не только ротора, но и статора, подшипников и корпуса 🔧🧯.
Как продлить жизнь ротору электродвигателя 👍
Чтобы ротор работал «как новый» максимально долго, на практике помогают простые меры:
- не запускать двигатель с заведомо заклиненным или сильно перегруженным механизмом;
- следить за чистотой вентилятора и кожухов — перегрев быстрее всего убивает как изоляцию, так и металл;
- регулярно контролировать вибрацию и состояние подшипников;
- не допускать ударных нагрузок по валу при монтаже шкивов и муфт (забивание кувалдой быстро выводит ротор из строя);
- при работе с частотником избегать экстремальных режимов «минуты на высоком токе при нулевой скорости».
Грамотная эксплуатация и профилактика стоят гораздо дешевле, чем ремонт или замена ротора, особенно на крупных мощных двигателях, где цена узла сопоставима со стоимостью нового мотора.
