⭐ СТАТОР АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ —ОПИСАНИЕ, УСТРОЙСТВО, ПРИНЦИП РАБОТЫ ⚙️🌀⚡
Статор асинхронного электродвигателя является основой конструкции любой электрической машины и играет ключевую роль в процессе преобразования электрической энергии в механическую. Именно в статоре формируется вращающееся магнитное поле, которое приводит ротор во вращение и запускает работу оборудования. Этот неподвижный узел двигателя определяет номинальную мощность, уровень шума, энергоэффективность, тепловой режим, надежность и долговечность всей машины. Чем качественнее изготовлен статор, тем дольше электродвигатель работает без поломок и перегрева ⚡🧲.
Состояние статора напрямую влияет на надёжность привода: даже при исправном роторе и подшипниках проблемы с изоляцией, перегревом или деформацией сердечника быстро приводят к отказу. Поэтому при подборе и эксплуатации асинхронных электродвигателей к качеству статора и его обслуживанию всегда предъявляются повышенные требования 💪.

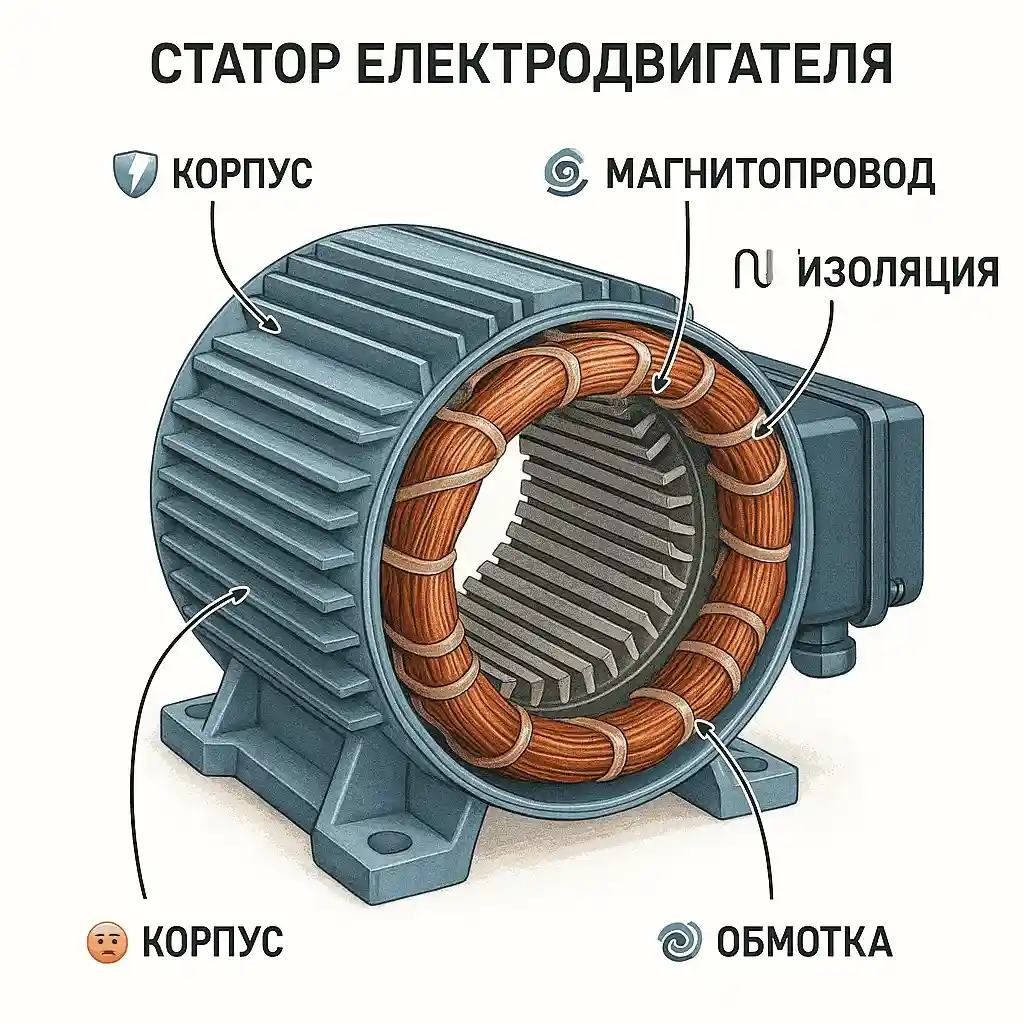

Конструкция статора: корпус, сердечник и пазы 🔧
Стандартный статор асинхронного двигателя состоит из трёх основных компонентов:
1️⃣наружной рамы (корпуса);
2️⃣сердечника из электротехнической стали;
3️⃣статорной обмотки, уложенной в пазы.
Корпус выполняется из стали или чугуна и служит жесткой опорой для сердечника и подшипниковых щитов, защищает внутренние элементы от механических повреждений и обеспечивает крепление двигателя к оборудованию. В промышленных исполнениях корпус часто имеет развитые охлаждающие рёбра, которые увеличивают площадь теплоотдачи и помогают лучше отводить теплоту от статора 🌡️.

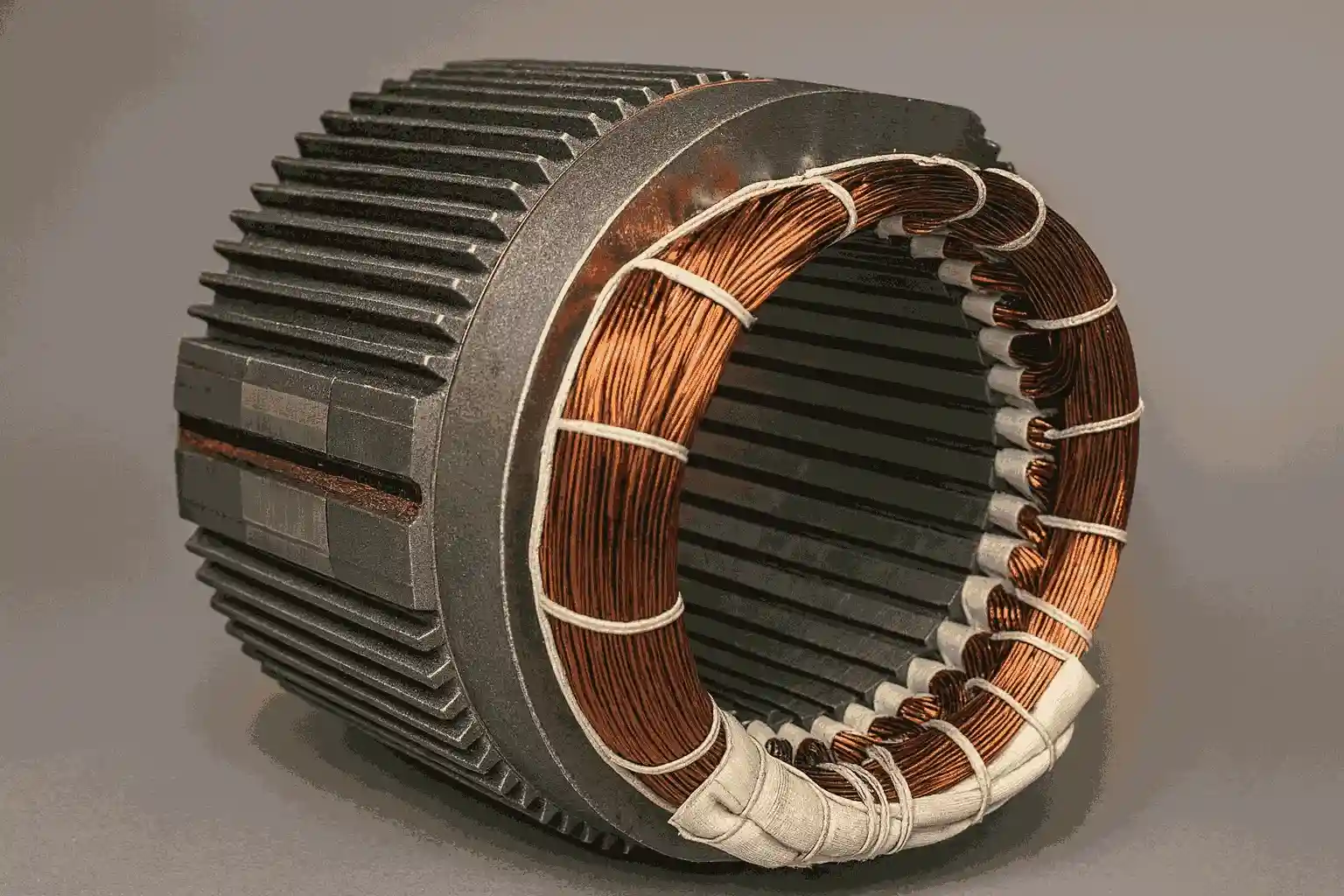

Сердечник набирается из тонких листов электротехнической стали, изолированных друг от друга лаком или оксидной плёнкой. Такая шихтованная конструкция снижает вихревые токи и потери в металле, уменьшает нагрев и позволяет двигателю работать устойчиво при больших нагрузках. На внутренней поверхности сердечника выполнены продольные пазы: именно в них располагаются катушки обмотки, образующие магнитную систему машины 🔁.
Обмотка статора: материалы, исполнение и надёжность ⚡
Статорная обмотка — это набор катушек из медного (реже алюминиевого) провода с термостойкой изоляцией, которые размещаются в пазах сердечника по определённой схеме. Сечение провода, шаг и число витков в катушках подбираются таким образом, чтобы обеспечить требуемое напряжение, ток и электромагнитный момент двигателя.
В трёхфазных асинхронных электродвигателях обмотка делится на три равные фазные группы, смещённые в пространстве на 120°. Такое расположение позволяет при подаче трёхфазного напряжения получить в зазоре вращающееся магнитное поле практически постоянной амплитуды. От качества изоляции проводов, пропитки, крепления лобовых частей и точности укладки катушек зависит способность двигателя выдерживать вибрации, тепловые циклы и перенапряжения без пробоев и межвитковых замыканий 😊.
Соединение обмоток: «звезда» и «треугольник» ⚙️🚀
Фазные обмотки статора могут соединяться по схеме «звезда» или «треугольник», что влияет на режимы пуска и рабочие характеристики двигателя.
При соединении «звезда» концы трёх фаз объединяют в одну точку (нейтраль), а к началам подводят линейное напряжение сети. В результате каждая фаза испытывает меньшее фазное напряжение, чем линейное, что уменьшает пусковой ток и делает пуск более мягким. Такой вариант часто применяют для запуска двигателей большой мощности или для работы от сетей с повышенным напряжением ⚡.
Схема «треугольник» предполагает последовательное соединение начала одной фазы с концом другой с образованием замкнутого контура. В этом случае на каждую фазу подаётся полное линейное напряжение, двигатели развивают высокий пусковой момент, но пусковые токи оказываются значительно выше. Этот способ используют, когда нужно обеспечить уверенный запуск при тяжёлых условиях, а сеть рассчитана на такие токовые нагрузки 🚀.
Формирование вращающегося магнитного поля в статоре 🔄
Когда к клеммам статора подводится трёхфазное напряжение, в каждой фазной обмотке протекает ток, сдвинутый по фазе относительно других на 120°. Суммарный магнитный поток от этих токов образует в зазоре двигателя вращающееся магнитное поле почти постоянной величины, которое делает асинхронный двигатель самозапускающимся и простым в эксплуатации.
Это поле пересекает проводники ротора, индуцируя в них электродвижущую силу и токи. Взаимодействие токов ротора с магнитным полем статора создаёт электромагнитный момент, который раскручивает вал. Ротор никогда не достигает точной скорости магнитного поля: небольшое отставание по частоте вращения называется скольжением. Именно наличие скольжения обеспечивает передачу энергии от поля к ротору и формирование крутящего момента ⚙️.
Влияние числа полюсов и частоты на скорость вращения 🔢
Одно из ключевых свойств статора — количество пар полюсов, заложенных в схеме обмотки. От него вместе с частотой питающей сети зависит синхронная скорость вращения магнитного поля. Чем больше полюсов имеет статор, тем ниже частота вращения поля и, соответственно, номинальные обороты двигателя.
Например, при сетевой частоте 50 Гц статор с двумя парами полюсов формирует поле с синхронной скоростью около 1500 об/мин, а с одной парой — около 3000 об/мин. За счёт изменения числа полюсов производители выпускают целые линейки двигателей с различными скоростями на одинаковой частоте сети, что позволяет подобрать оптимальный электропривод под конкретный механизм — вентилятор, насос, транспортер или станок 🏭.
Охлаждение и тепловые режимы статора 🌡️❄️
Во время работы двигатель неизбежно нагревается: часть энергии теряется на сопротивление обмотки, гистерезис и вихревые токи в сердечнике. Чтобы температура не вышла за допустимые пределы, статор оснащают системой охлаждения. Корпус выполняют с развитой системой рёбер, а на валу ротора устанавливают крыльчатку, прогоняющую воздух вдоль поверхности двигателя и по внутренним каналам.
В более ответственных применениях используют улучшенные варианты охлаждения: принудительную вентиляцию отдельным вентилятором, водяное охлаждение рубашки или специальные теплообменники. Помимо этого, большое значение имеет класс нагревостойкости изоляции обмотки: чем он выше, тем лучше обмотка переносит температурные перегрузки и тем дольше двигатель служит без перемотки 😊.
Продление ресурса статора: обслуживание и диагностика 🧰
Чтобы статор асинхронного электродвигателя отработал максимально долго, необходимо регулярно проводить профилактическое обслуживание:
✅следить за чистотой вентиляционных отверстий и не допускать забивания рёбер корпуса пылью или масляной взвесью;
✅периодически проверять сопротивление изоляции мегомметром, особенно перед первым пуском после длительного простоя;
✅контролировать ток по фазам и температуру корпуса в рабочем режиме;
✅обращать внимание на вибрацию и посторонние шумы, которые могут косвенно говорить и о перегрузке, и о проблемах с обмоткой.
Чем качественнее выполнен статор, тем стабильнее и безопаснее работает двигатель в любых условиях — от лёгких систем вентиляции до тяжелых промышленных установок. Именно поэтому производители уделяют особое внимание материалам, изоляции, пропитке и точности изготовления статора, делая его одним из наиболее технологичных элементов современного электропривода.
Надеемся статья была полезной
