Что такое электродвигатель для дробилки и его основные задачи

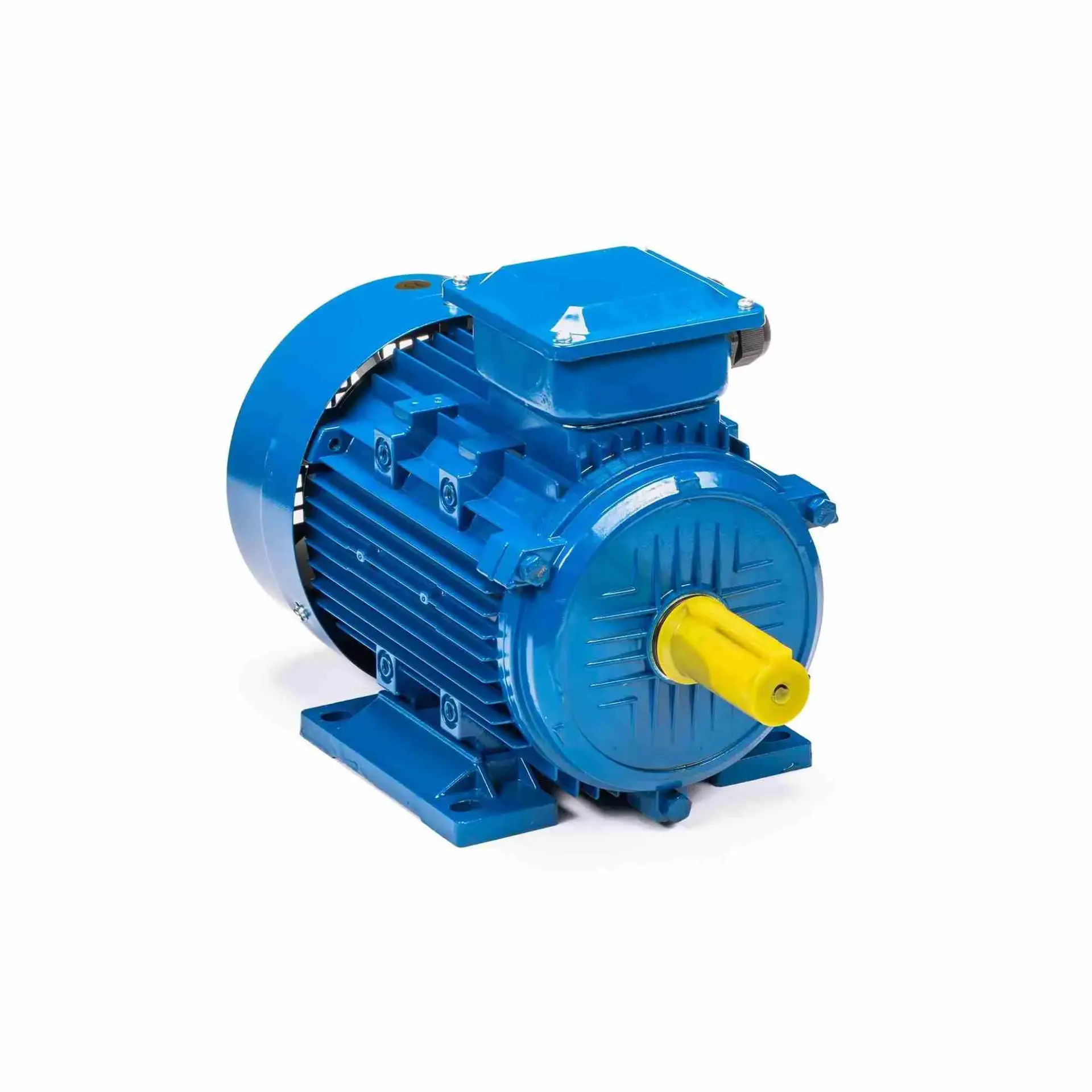

Электродвигатель для дробилки — это специальный электрический агрегат, предназначенный для преобразования электрической энергии в механическую, которая приводит в движение рабочие органы дробильной машины. Его основная задача — обеспечить необходимый крутящий момент и частоту вращения для эффективного разрушения материала. Конструктивно такие двигатели должны быть рассчитаны на работу в тяжелых условиях: ударные нагрузки при попадании недробимого предмета, повышенная запыленность, вибрации и значительные перепады температур. Поэтому к ним предъявляются повышенные требования по надежности, перегрузочной способности и защите.
Ключевые характеристики и параметры выбора
Выбор электродвигателя для дробилки — комплексная задача, требующая учета множества факторов. Неправильный подбор может привести к хроническим перегрузкам, преждевременному выходу из строя оборудования или недостаточной производительности.
Мощность (кВт)
Это самый важный параметр. Недостаточная мощность приведет к остановкам двигателя при пиковых нагрузках, перегреву и поломке. Избыточная мощность экономически невыгодна и ведет к повышенному потреблению электроэнергии. Требуемая мощность рассчитывается исходя из:
- Типа дробилки: Щековые и конусные дробилки требуют двигателей большой мощности для создания высокого усилия сжатия. Роторные и молотковые — для обеспечения высокой скорости вращения ротора.
- Физико-механических свойств материала: Прочность, абразивность, влажность, размер входного куска. Дробление гранита требует значительно большей мощности, чем дробление известняка.
- Производительности установки (т/ч): Чем выше требуемая производительность, тем мощнее должен быть двигатель.
- Передаточного механизма: Наличие и тип редуктора, клиноременной передачи.
Ориентировочно, для небольшой щековой дробилки производительностью 10-20 т/ч может потребоваться двигатель на 30 кВт или 55 кВт, а для крупной стационарной конусной дробилки — от 200 кВт до 315 кВт и более.
Частота вращения (об/мин)
Синхронная скорость вращения вала двигателя должна соответствовать требуемой скорости вращения приводного вала дробилки. Стандартные значения:
Для щековых дробилок часто применяются двигатели с частотой 750-1000 об/мин для обеспечения высокого крутящего момента. Для роторных дробилок, наоборот, часто используются двигатели на 1500 об/мин, которые через ременную передачу разгоняют ротор до 800-1000 об/мин.
Напряжение и способ подключения
Наиболее распространены двигатели на 380В (3 фазы, 50 Гц) для промышленного применения. Для особо мощных установок (свыше 300-400 кВт) может применяться напряжение 6 или 10 кВ, что позволяет снизить токи в питающих кабелях. Важен и способ подключения обмоток («звезда» или «треугольник»), особенно при использовании устройств плавного пуска.
Степень защиты (IP) и климатическое исполнение
Для условий дробильных цехов с высокой запыленностью критически важна высокая степень защиты от проникновения твердых частиц и влаги. Рекомендуемый минимум — IP54, а лучше IP55 или IP65. Климатическое исполнение (например, У1, У3, ХЛ1) указывает на допустимый диапазон температур эксплуатации и хранения.
Типы электродвигателей для дробильной техники
В дробильном оборудовании применяются в основном асинхронные трехфазные двигатели с короткозамкнутым ротором (АДКЗ). Они просты, надежны, неприхотливы в обслуживании и имеют благоприятные пусковые характеристики. Для регулировки скорости вращения (например, в роторных дробилках для изменения гранулометрического состава продукта) используются двигатели, работающие в паре с частотными преобразователями.
Особенности применения в различных сферах
1️⃣Горнодобывающая промышленность (дробление руды, гранита, базальта): Применяются самые мощные и надежные двигатели (часто высоковольтные), с усиленной защитой от вибраций и пыли. Акцент на максимальную надежность и бесперебойность работы, так как простой дробилки останавливает всю технологическую цепочку.
2️⃣Переработка строительных отходов (бетон, кирпич, асфальт): Двигатели средней мощности. Ключевые требования — устойчивость к ударным нагрузкам (при попадании арматуры) и возможность частых пусков/остановок. Часто используются на мобильных установках.
3️⃣Деревообработка (дробилки древесных отходов): Двигатели, как правило, имеют защиту от перегрева при работе с менее плотным, но объемным материалом. Важна система защиты от обратного удара при заклинивании.
4️⃣Производство комбикормов и переработка сельхозпродукции (молотковые дробилки): Применяются двигатели с повышенными требованиями к взрывозащите (искробезопасное исполнение) из-за наличия горючей органической пыли.
Эксплуатация и техническое обслуживание
Правильная эксплуатация — залог многолетней беспроблемной службы электродвигателя.
Плавный пуск
Прямой пуск двигателя мощностью даже 50-75 кВт создает огромные пусковые токи (в 5-7 раз выше номинальных), что бьет по сети и создает ударные механические нагрузки на привод дробилки. Для защиты обязательно использование устройств плавного пуска (УПП) или частотных преобразователей. Они позволяют разгонять двигатель плавно, снижая токи и износ механических частей.
Контроль температуры и вибрации
Перегрев — главный враг изоляции обмоток. Необходимо регулярно контролировать температуру корпуса двигателя (термометрами или тепловизором) и следить за эффективностью системы охлаждения (чистота ребер, работа вентилятора). Регулярный виброконтроль позволяет выявить на ранней стадии проблемы с подшипниками, дисбалансом ротора или несоосностью соединения с дробилкой.
Защита от перегрузок и недогрузок
Длительная работа на токе выше номинального приводит к перегреву. За это отвечают тепловые реле или цифровые защиты в УПП. Но и работа вхолостую или с сильной недогрузкой (менее 40% от номинала) для асинхронных двигателей также вредна, так как снижает КПД и коэффициент мощности.
Плановое техническое обслуживание (ТО)
Регламент ТО должен строго соблюдаться.
- Ежедневно: Визуальный осмотр на наличие повреждений, проверка креплений, контроль температуры «на ощупь», прослушивание работы на предмет посторонних шумов.
- Еженедельно/ежемесячно: Очистка корпуса от пыли для обеспечения теплоотвода, проверка натяжения ремней (если есть ременная передача).
- Раз в 6-12 месяцев: Контроль состояния подшипников, замена смазки (для двигателей с подшипниками качения, требующими смазки). Проверка сопротивления изоляции обмоток мегомметром. Затяжка силовых клемм.
- Раз в 2-3 года (или по результатам диагностики): Капитальный ремонт с заменой подшипников, чисткой обмоток, пропиткой лаком при необходимости.
Типичные неисправности и их причины
💠Двигатель не запускается или отключается защитой: Обрыв фазы, срабатывание тепловой защиты из-за перегрузки, неисправность УПП, межвитковое замыкание в обмотке.
💠Сильный нагрев корпуса: Перегрузка, ухудшение условий охлаждения (загрязнение), повышенное напряжение в сети, износ подшипников.
💠Повышенная вибрация и шум: Износ или разрушение подшипников, дисбаланс ротора, ослабление крепления двигателя к раме, несоосность соединения с дробилкой.
💠Падение мощности и «залипание»: Межвитковое замыкание, подгорание контактов, снижение напряжения в питающей сети.
Выбор электродвигателя
Отдавайте предпочтение продукции проверенных производителей, которые предоставляют полную документацию и сервисную поддержку. Обязательно инвестируйте в современные средства защиты и плавного пуска. Внедрение системы регулярного профилактического обслуживания, основанного на контроле температуры и вибрации, обходится в десятки раз дешевле, чем ликвидация последствий внезапной поломки и простоев дорогостоящего дробильного комплекса. Правильно подобранный и обслуживаемый электродвигатель станет гарантом высокой производительности и долговечности вашего оборудования.
