Частотный преобразователь (ЧП, инвертор, частотник) — это электронное устройство, предназначенное для плавного регулирования скорости вращения вала асинхронного электродвигателя путем изменения частоты и амплитуды питающего напряжения. В контексте насосных систем это означает возможность гибко управлять производительностью насоса (подачей и напором) в зависимости от реальной потребности, а не работать ему постоянно на полную мощность.
Применение частотного преобразователя для насоса — это не просто модернизация, а стратегическое решение, ведущее к значительной экономии ресурсов. Основные преимущества такого подхода:
- Экономия электроэнергии до 30-60%. Насос потребляет ровно столько энергии, сколько необходимо в данный момент, исключая потери на дросселирование задвижками.
- Плавный пуск и остановка двигателя. Устраняются опасные гидроудары в трубопроводах, снижается износ механических частей насоса и арматуры.
- Продление срока службы оборудования. Снижение пусковых токов в 5-7 раз уменьшает тепловую и механическую нагрузку на обмотки двигателя и подшипники.
- Автоматизация процессов. ЧП позволяет легко интегрировать насос в систему автоматического управления, поддерживая постоянное давление, уровень или температуру.
- Повышение надежности системы. Встроенные защиты частотника (от перегрузки, перегрева, обрыва фаз, короткого замыкания) оберегают дорогостоящий насос от поломок.
Мощность частотного преобразователя: ключевой параметр выбора
Правильный подбор преобразователя по мощности — залог его долгой и стабильной работы. Ошибка на этом этапе может привести к постоянным срабатываниям защит или выходу устройства из строя.
Как определить необходимую мощность?
Мощность частотного преобразователя должна быть равна или, что часто рекомендуется для насосных применений, на одну ступень выше мощности подключаемого электродвигателя насоса.
Алгоритм выбора:
1️⃣Найдите номинальную мощность двигателя насоса на шильде (паспортной табличке). Она указана в киловаттах (кВт) или лошадиных силах (л.с.).
2️⃣Убедитесь, что номинальный выходной ток частотного преобразователя (указан в технических характеристиках) равен или превышает номинальный ток двигателя.
3️⃣Для насосов с тяжелыми условиями пуска (например, скважинные насосы) или для группового управления несколькими насосами рекомендуется запас по мощности в 15-20%.

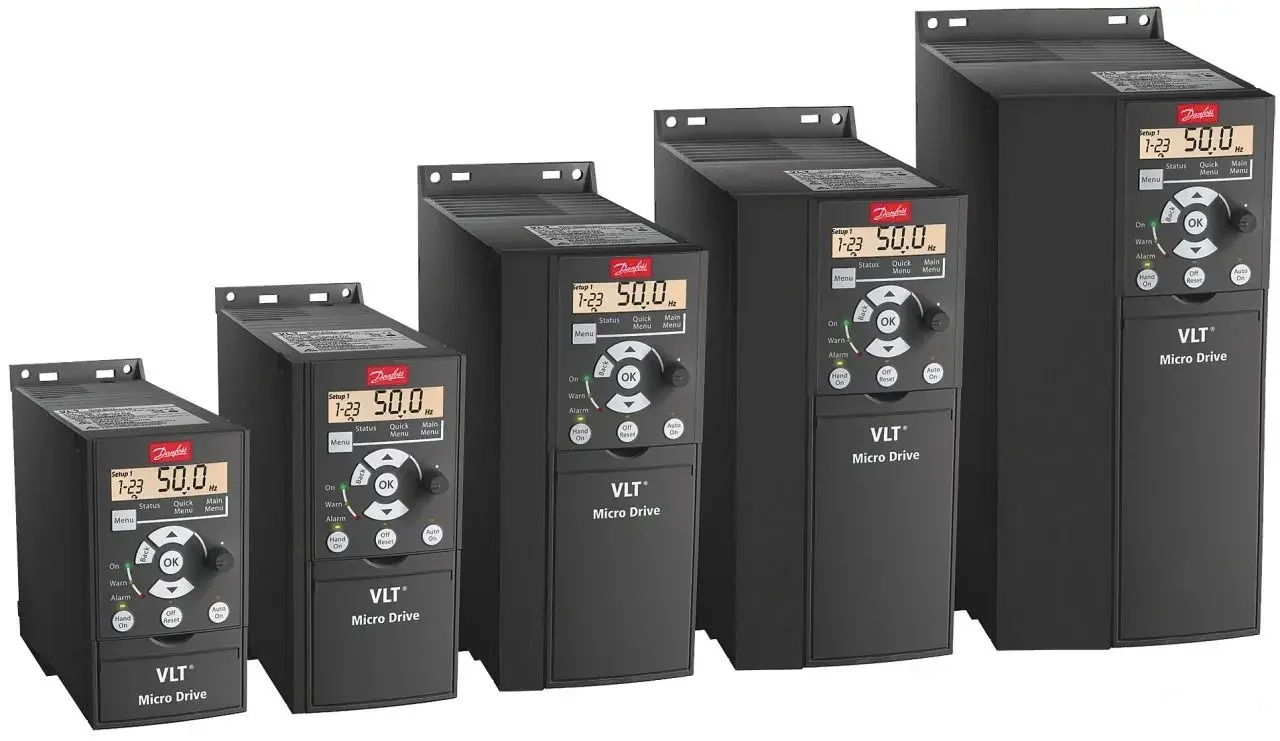

Виды частотных преобразователей по мощности
На рынке представлен широкий спектр моделей, которые условно можно разделить по диапазону мощности:
Маломощные преобразователи (до 4 кВт)
Предназначены для бытовых и коммерческих систем: повысительные насосы в частных домах, циркуляционные насосы отопления, небольшие насосы для полива или водоснабжения коттеджей. Компактные, часто имеют упрощенный интерфейс и базовый набор функций. Идеальны для заказа и установки в уже существующие системы без глобальной переделки.
Преобразователи средней мощности (от 5,5 кВт до 45 кВт)
Наиболее востребованная категория в промышленности и ЖКХ. Применяются для управления:
- Насосами систем водоснабжения и водоотведения.
- Циркуляционными и подпиточными насосами в котельных.
- Насосными станциями пожаротушения.
- Технологическими насосами на производстве.
Обладают расширенным функционалом: встроенный ПИД-регулятор для поддержания давления, возможность каскадного управления, различные интерфейсы связи (Modbus, Profibus).
Мощные преобразователи (от 55 кВт и выше)
Используются для управления крупными насосными агрегатами на насосных станциях первого и второго подъема, в мелиорации, на промышленных предприятиях (химическая, нефтегазовая отрасли). Имеют высокий КПД, сложные системы защиты и охлаждения, часто поставляются в шкафах управления «под ключ»
Практическое применение и настройка частотника для насоса
После того как вы определились с моделью и купили подходящий преобразователь, наступает этап его интеграции в систему.
Схемы подключения и управления
Существует две основные схемы:
✅Скалярное управление (U/f). Самая распространенная и простая в настройке. Частотник поддерживает постоянное отношение выходного напряжения к частоте. Подходит для большинства насосных и вентиляторных нагрузок, где не требуется высокая точность поддержания момента на валу.
✅Векторное управление. Более сложный алгоритм, позволяющий независимо регулировать магнитный поток и момент двигателя. Обеспечивает высокую точность поддержания оборотов даже при изменяющейся нагрузке, лучшую работу на низких частотах. Рекомендуется для мощных или специальных насосов.
Настройка ПИД-регулятора для поддержания давления
Ключевая функция для систем водоснабжения. В контур обратной связи включается датчик давления. Алгоритм ПИД-регулятора в частотнике непрерывно сравнивает заданное значение давления с фактическим и корректирует скорость насоса, чтобы ликвидировать рассогласование.
Основные настраиваемые параметры:
- P (пропорциональная составляющая) — определяет скорость реакции системы.
- I (интегральная составляющая) — устраняет статическую ошибку.
- D (дифференциальная составляющая) — сглаживает перерегулирование.
Для типовых насосных применений многие современные ЧП имеют функцию автотюнинга ПИД-регулятора.
Критерии выбора и рекомендации по эксплуатации
Помимо мощности, при выборе частотного преобразователя для насоса обратите внимание на следующие характеристики:
💠Класс защиты корпуса (IP). Для установки в пыльных или влажных помещениях (насосные станции) требуется IP54 или выше. Для монтажа в чистых электрощитовых достаточно IP20.
💠Диапазон регулирования частоты. Для насосов обычно достаточно диапазона 5…50 Гц (или 5…60 Гц).
💠Наличие встроенного дросселя, фильтров ЭМС. Эти элементы подавляют электромагнитные помехи, защищают как сам частотник, так и окружающую электронику.
💠Интерфейсы управления и мониторинга. Клеммы для внешних кнопок, потенциометра, дискретных и аналоговых входов/выходов, возможность сетевого подключения.
Рекомендации по эксплуатации:
- Обеспечьте хорошую вентиляцию и соблюдайте температурный режим, указанный в паспорте.
- Регулярно (раз в квартал) очищайте радиаторы и вентиляторы охлаждения от пыли.
- Проверяйте и подтягивайте силовые и управляющие клеммы (при отключенном питании!).
- Ведите журнал параметров работы (ток, частота, ошибки) для прогнозирования обслуживания.
Инвестиция в качественный частотный преобразователь окупается за 1-3 года только за счет экономии электроэнергии, не говоря уже о снижении затрат на ремонт насосов и трубопроводов. Не откладывайте модернизацию!
