Почему важна своевременная диагностика электродвигателя
Асинхронный электродвигатель — сердце большинства промышленных установок, станков, насосов и вентиляционных систем. Внезапный выход из строя этого узла может парализовать производство или оставить дом без воды и отопления. Своевременная проверка мультиметром позволяет выявить до 80% неисправностей на ранней стадии и избежать дорогостоящего ремонта или замены. В этой статье мы подробно разберем, как правильно использовать мультиметр для диагностики асинхронного двигателя, какие параметры измерять и как интерпретировать результаты.
Что такое асинхронный электродвигатель и его основные неисправности

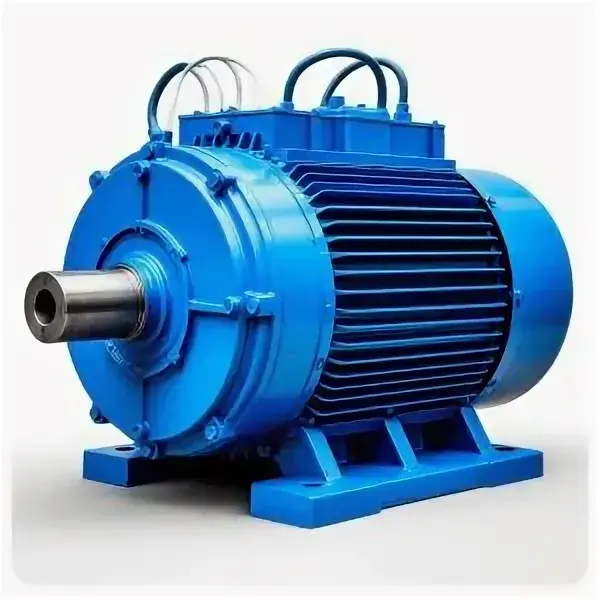

Асинхронный двигатель состоит из статора (неподвижная часть с обмотками) и ротора (вращающаяся часть). Наиболее частые поломки связаны именно с обмотками статора: межвитковое замыкание, обрыв обмотки, пробой изоляции на корпус. Реже выходят из строя подшипники, но их диагностика обычно не требует мультиметра. Важно понимать, что проверка мультиметром эффективна для электрических цепей, но не всегда может выявить механические дефекты.
Основные признаки неисправности двигателя
Перед тем как брать мультиметр, обратите внимание на внешние признаки: посторонний шум, вибрация, запах гари, перегрев корпуса, снижение мощности. Если хотя бы один из симптомов присутствует — немедленно отключайте двигатель от сети и приступайте к диагностике. Помните: работа с неисправным двигателем опасна и может привести к короткому замыканию или пожару.
Подготовка к проверке: что нужно знать и иметь

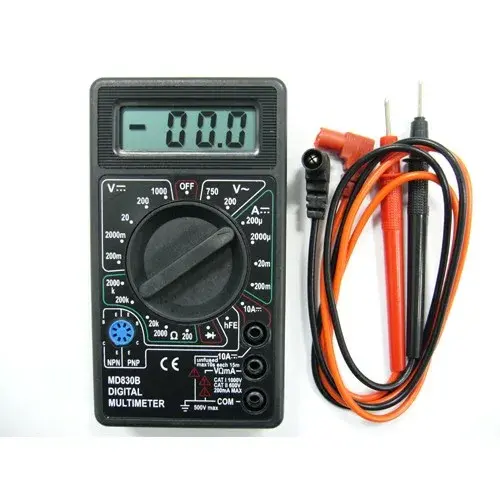

Для диагностики вам потребуется цифровой мультиметр с функциями измерения сопротивления, напряжения и прозвонки цепи. Желательно иметь прибор с точностью до 0,1 Ом и возможностью измерения емкости (для проверки пусковых конденсаторов). Также подготовьте отвертки, изоленту, схему подключения двигателя и средства индивидуальной защиты.
Техника безопасности при работе с электродвигателем
Перед началом работ обязательно обесточьте двигатель: отключите автомат в щитке и проверьте отсутствие напряжения на клеммах с помощью мультиметра в режиме переменного напряжения (ACV). Убедитесь, что двигатель полностью остыл, чтобы избежать ожогов. Не прикасайтесь голыми руками к контактам конденсаторов — они могут сохранять заряд даже после отключения.
Пошаговая инструкция: как проверить асинхронный двигатель мультиметром
Шаг 1: Визуальный осмотр и прозвонка корпуса
Начните с осмотра клеммной коробки: нет ли оплавлений, трещин, следов влаги. Затем установите мультиметр в режим прозвонки (значок диода или звуковой волны). Один щуп приложите к корпусу двигателя (очистите место от краски), второй — поочередно к каждой клемме обмоток. Если прибор издает звуковой сигнал — это указывает на пробой изоляции и замыкание обмотки на корпус. Исправный двигатель не должен звониться на корпус.
Шаг 2: Измерение сопротивления обмоток
Переключите мультиметр в режим измерения сопротивления (омметр). Замерьте сопротивление между каждой парой клемм. Для трехфазного двигателя все три обмотки должны иметь одинаковое сопротивление (допускается разница не более 5%). Для однофазного — рабочая обмотка обычно имеет меньшее сопротивление, чем пусковая. Запишите показания: они должны соответствовать паспортным данным. Если сопротивление бесконечно велико — обрыв обмотки. Если ноль — короткое замыкание.
Нормальные значения сопротивления
Для двигателей мощностью до 5 кВт сопротивление обмоток обычно составляет от 0,5 до 10 Ом. Для мощных двигателей (свыше 10 кВт) сопротивление может быть десятые доли Ома. Если у вас точный мультиметр, обратите внимание на стабильность показаний: плавающие значения могут указывать на плохой контакт или межвитковое замыкание.
Шаг 3: Проверка изоляции между обмотками
Этот тест требует переключения мультиметра в режим высокого сопротивления (мегаомметр), но если такого прибора нет, можно использовать обычный мультиметр на пределе 200 МОм. Измерьте сопротивление между двумя разными обмотками. В идеале оно должно быть бесконечно большим. Любое конечное значение (особенно менее 1 МОм) указывает на повреждение межобмоточной изоляции. Такой двигатель нельзя эксплуатировать без ремонта.
Шаг 4: Проверка пусковых конденсаторов (для однофазных двигателей)
Однофазные асинхронные двигатели часто имеют пусковые и рабочие конденсаторы. Чтобы проверить конденсатор, снимите его с двигателя, разрядите через резистор 1 кОм и измерьте емкость мультиметром с функцией измерения емкости. Номинальное значение указано на корпусе конденсатора. Отклонение более 10% в меньшую сторону — признак потери емкости. Также проверьте конденсатор на пробой: сопротивление между выводами должно быть бесконечным.
Особенности проверки различных типов асинхронных двигателей
Трехфазные двигатели
Для трехфазных двигателей ключевой параметр — симметрия сопротивлений обмоток. Если одна из обмоток показывает сопротивление, отличающееся более чем на 5%, двигатель неисправен. Также проверьте соединение обмоток: звезда или треугольник. При неправильном подключении двигатель не запустится или будет перегреваться. Схему соединения обычно указывают на шильдике двигателя.
Однофазные двигатели с пусковой обмоткой
У таких двигателей три вывода: общий, рабочий и пусковой. Сопротивление рабочей обмотки всегда меньше пусковой (примерно в 1,5-2 раза). Если сопротивления одинаковы — возможно, перепутаны выводы. Если сопротивление пусковой обмотки меньше рабочей — это указывает на межвитковое замыкание в пусковой обмотке.
Двигатели с электромагнитным тормозом
Некоторые двигатели оснащены встроенным тормозом, который требует отдельной проверки. Измерьте сопротивление катушки тормоза — оно должно быть в пределах 10-100 Ом. Если обрыв — тормоз не отпустит, и двигатель не запустится. Также проверьте диод выпрямителя тормоза (если есть) на пробой или обрыв.
Частые ошибки при проверке мультиметром
- Измерение сопротивления на подключенном двигателе — всегда отключайте двигатель от сети перед тестом
- Игнорирование температуры — сопротивление обмоток зависит от температуры; проводите замеры на холодном двигателе
- Неверный выбор предела измерения — для низкоомных обмоток используйте предел 200 Ом, для изоляции — 200 МОм
- Пропуск проверки на корпус — это самая опасная неисправность, которую легко пропустить
- Неправильная интерпретация показаний — сравнивайте с паспортными данными, а не с общими нормами
Что делать, если мультиметр показал неисправность
Если вы обнаружили обрыв обмотки, межвитковое замыкание или пробой на корпус, эксплуатация двигателя категорически запрещена. В большинстве случаев требуется перемотка статора в специализированной мастерской. Однако иногда проблема решается заменой конденсатора или очисткой контактов. Если вы не уверены в своих силах — обратитесь к профессионалам. Помните: попытка запустить неисправный двигатель может привести к выходу из строя всей системы.
Когда проще купить новый двигатель
Стоимость перемотки может составлять 50-70% от цены нового двигателя. Для маломощных двигателей (до 1 кВт) часто экономически выгоднее приобрести новый. Для мощных или редких моделей ремонт оправдан. В любом случае, перед принятием решения проконсультируйтесь со специалистом.
Профилактика и продление срока службы асинхронного двигателя
Чтобы двигатель работал долго и безотказно, соблюдайте несколько правил: не допускайте перегрузок, следите за чистотой и вентиляцией, регулярно проверяйте подшипники и смазку, контролируйте сопротивление изоляции раз в год. Особенно важно защищать двигатель от влаги и агрессивной среды. Установите тепловое реле и автомат защиты с правильными настройками.
Диагностика это не прихоть, а необходимость
Проверка асинхронного электродвигателя мультиметром — полезный навык для любого электрика или домашнего мастера. Однако если вы сомневаетесь в результатах или не имеете опыта, лучше доверить эту работу специалистам. Неисправный двигатель может стать причиной пожара или поражения электрическим током. Не рискуйте своей безопасностью и сохранностью оборудования.
