Что такое электродвигатели для кранов и тельферов
Асинхронные электродвигатели крановой серии — это специальные электрические машины, предназначенные для работы в составе грузоподъемных механизмов: мостовых, козловых, башенных кранов, а также электрических талей (тельферов) и лебедок. Их главное отличие от общепромышленных аналогов — повышенная механическая прочность, устойчивость к вибрациям, способность выдерживать частые пуски, реверсы и торможения, а также работа в условиях высокой запыленности и влажности.
Основным типом двигателей для крановых механизмов являются асинхронные двигатели с фазным ротором (с контактными кольцами) и короткозамкнутым ротором. Первые обеспечивают плавный пуск и регулировку скорости, вторые — простоту и надежность. В России и странах СНГ наиболее распространены серии MTF, MTKF, MTKH, MTH и их модификации.
Конструктивные особенности крановых асинхронных двигателей
Крановые электродвигатели проектируются с учетом специфических нагрузок: частые пуски (до 600 включений в час), работа с перегрузками, высокая частота реверсов, воздействие динамических ударов при подъеме груза. Поэтому их конструкция имеет ряд принципиальных отличий от общепромышленных двигателей.
Материалы и корпус
Корпус выполняется из чугуна. Чугунные корпуса предпочтительнее для тяжелых условий эксплуатации: они лучше гасят вибрации, устойчивы к коррозии и механическим повреждениям. Степень защиты оболочки — не ниже IP54 (защита от пыли и брызг), для работы на открытом воздухе — IP55 или IP56.
Ротор и обмотка
В двигателях с фазным ротором обмотка ротора выполняется из изолированного провода, выводы соединяются с контактными кольцами. Это позволяет включать в цепь ротора пусковые реостаты или частотные преобразователи для плавного пуска и регулировки скорости. Короткозамкнутые роторы имеют литую алюминиевую клетку (или медную в высокомоментных сериях), что обеспечивает высокую надежность и отсутствие изнашивающихся контактов.
Подшипниковые узлы
Усиленные подшипниковые узлы с увеличенным ресурсом (часто используются роликовые подшипники с цилиндрическими роликами на выходном валу). Закрытые подшипники с постоянной смазкой (типа 2RS) снижают необходимость обслуживания. Для двигателей, работающих при высоких температурах окружающей среды, применяются высокотемпературные смазки.
Система охлаждения
Крановые двигатели, как правило, имеют охлаждение вентилятором, расположенным на валу. Это обеспечивает эффективное охлаждение даже при работе на малых скоростях (когда самовентиляция недостаточна). В двигателях серии MTF и MTKH используется вентилятор, закрытый защитным кожухом.
Вал и выходной конец
Вал двигателя изготавливается из легированной стали, прошедшей термообработку. Выходной конец вала может быть цилиндрическим или коническим (для посадки тормозного шкива).
Основные серии асинхронных двигателей для кранов и тельферов
На рынке представлено несколько десятков серий двигателей, различающихся конструкцией, мощностью, климатическим исполнением и производителем. Рассмотрим наиболее востребованные в России и СНГ.
Серия MTКF или MTH (крановые с фазным ротором)

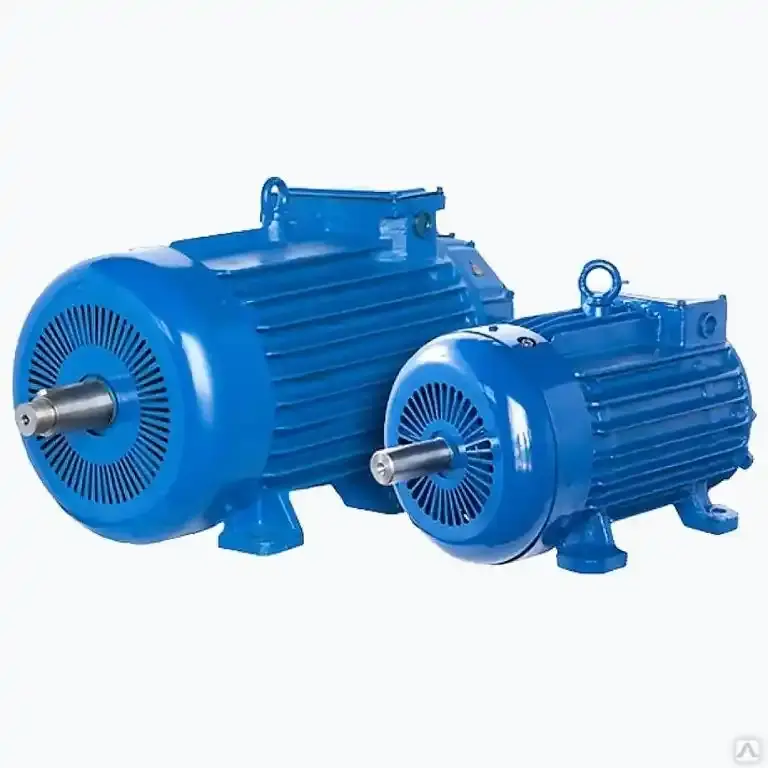

MTF (MTH) — это классическая серия асинхронных двигателей с фазным ротором, выпускаемая по ГОСТ 185-70 (и более поздним версиям). Двигатели имеют чугунный корпус, степень защиты IP44, IP54, климатическое исполнение У1, У2, У3, Т2, Т3. Мощность: от 1,4 кВт до 110 кВт. Высота оси вращения: 112–315 мм. Двигатели MTH применяются в приводах подъема, передвижения кранов, а также в тельферах и лебедках. Преимущество — высокая ремонтопригодность, доступность запчастей (щетки, контактные кольца, подшипники).
Серия MTKF или MTKH (крановые с короткозамкнутым ротором)
MTKF (MTKH) — модификация MTF с короткозамкнутым ротором. Предназначена для механизмов, не требующих регулировки скорости (например, привод передвижения тележки крана или тельфера). Отличается повышенным пусковым моментом (Mп/Mн = 2,2–2,8) и пониженным пусковым током (Iп/Iн = 5,5–6,5). Мощность: от 1,4 кВт до 45 кВт. Двигатели MTKF (MTKH) чаще всего используются в тельферах (электроталях) и небольших кранах. Плюсы: не требуют обслуживания щеток, компактнее MTF.
Также для привода тельферов и механизмов передвижения используются асинхронные электродвигатели с короткозамкнутым ротором с наличием электромагнитного тормоза. Модели выпускаются в ГОСТ и DIN стандарте. Тормозной момент систем от 2 до 2000 Н·м. Данные электромоторы обеспечивают безопасность привода и возможность регламентирования рабочего процесса на производствах.
Основные мощности и области применения
Выбор мощности двигателя зависит от грузоподъемности крана, скорости подъема/передвижения, режима работы (легкий, средний, тяжелый). Приведем ориентировочное соответствие.
Для тельферов (электроталей)
- Грузоподъемность до 1 тонны: двигатели мощностью 0,75–1,5 кВт (серии 4MTM, MTKF).
- Грузоподъемность 2–5 тонн: двигатели 2,2–5,5 кВт (серии MTKF, MTF, MTH).
- Грузоподъемность 10–20 тонн: двигатели 7,5–15 кВт (серии MTF, MTH, DRS).
Для мостовых и козловых кранов
- Привод подъема (до 10 тонн): 7,5–22 кВт.
- Привод подъема (10–50 тонн): 22–75 кВт.
- Привод подъема (свыше 50 тонн): 75–200 кВт (часто используются двигатели с фазным ротором MTF, MTH, DRS).
- Привод передвижения крана: 2,2–15 кВт (обычно короткозамкнутые MTKF, 4MTM).
- Привод передвижения тележки: 1,5–7,5 кВт.
Преимущества асинхронных крановых двигателей
- Надежность и долговечность: ресурс работы до 15–20 лет при правильной эксплуатации.
- Устойчивость к перегрузкам: способность выдерживать кратковременные перегрузки до 2,5–3 номинального момента.
- Высокий пусковой момент: особенно у двигателей с фазным ротором (до 2,8 Mн).
- Простота обслуживания: для короткозамкнутых двигателей — минимум ухода (замена подшипников раз в 3–5 лет).
- Низкая стоимость: по сравнению с синхронными двигателями и сервоприводами.
- Широкий диапазон мощностей: от 1,4 кВт до 110 кВт.
- Совместимость с частотными преобразователями: современные двигатели (MTH, DRS, M) оптимизированы для работы с инверторами.
Как выбрать электродвигатель для крана или тельфера
При выборе двигателя необходимо учитывать следующие факторы:
1. Тип механизма
Для привода подъема предпочтительны двигатели с фазным ротором (MTF, MTH) — они обеспечивают плавный пуск и возможность регулировки скорости. Для привода передвижения подойдут короткозамкнутые двигатели (MTKF, 4MTM).
2. Режим работы (S1–S10)
Крановые двигатели рассчитаны на повторно-кратковременный режим (S3, S4, S5). Указывается продолжительность включения (ПВ%), например ПВ 40% или ПВ 60%. Для тяжелых режимов (металлургия, портовые краны) выбирайте двигатели с ПВ 60–100%.
3. Климатическое исполнение
Для работы на открытом воздухе в умеренном климате — У1 (температура от –40 до +40 °C). Для тропиков — Т2, Т3. Для химических цехов — химостойкое исполнение.
4. Степень защиты
В сухих цехах — IP44, во влажных и пыльных — IP54, IP55, на открытом воздухе — IP56.
5. Напряжение и частота
Стандартное напряжение в России — 380 В, 50 Гц. Для кранов, работающих от дизель-генераторов, может потребоваться 400 В, 50 Гц или 460 В, 60 Гц.
6. Наличие тормоза
Для тельферов и лебедок обязателен встроенный электромагнитный тормоз (обычно на валу двигателя). Для крановых механизмов тормоз может быть установлен отдельно.
Типичные неисправности и способы их устранения
Наиболее частые проблемы при эксплуатации крановых двигателей:
- Износ щеток (фазный ротор): искрение, потеря мощности. Решение — замена щеток и очистка контактных колец.
- Выход из строя подшипников: гул, вибрация, перегрев. Причина — загрязнение смазки, нарушение центровки валов. Решение — замена подшипников, смазка.
- Обрыв обмотки статора: двигатель не запускается, гудит. Причина — межвитковое замыкание, перегрузка, попадание влаги. Требуется перемотка или замена двигателя.
- Неисправность тормоза: груз не удерживается или тормоз не отпускает. Причина — износ фрикционных накладок, заклинивание якоря, обрыв катушки. Решение — замена накладок, регулировка тормоза.
Советы по эксплуатации и продлению срока службы
- Регулярно проверяйте сопротивление изоляции обмоток (мегаомметром на 500 В). Норма — не менее 1 МОм.
- Соблюдайте график смазки подшипников (каждые 500–1000 часов работы).
- Контролируйте температуру корпуса: если корпус нагревается более 80 °C, снизьте нагрузку или увеличьте паузы.
- Не допускайте работу двигателя с перекосом фаз (разница токов более 10%).
- При установке частотного преобразователя используйте двигатели с изоляцией класса H (180 °C) или установите выходные дроссели.
- Храните запасные щетки, подшипники и конденсаторы (для тормозов) на складе.
