Что такое «беличья клетка» в асинхронном двигателе? 🤔
Каждый, кто хоть раз сталкивался с ремонтом или эксплуатацией асинхронных электродвигателей, наверняка слышал странное словосочетание «беличья клетка». Это не сленг автомехаников и не название детской игрушки, а точный технический термин, описывающий конструкцию ротора — одной из ключевых частей асинхронного двигателя.
Беличья клетка — это тип ротора асинхронного электродвигателя с короткозамкнутой обмоткой, где проводящие стержни уложены в пазы стального сердечника и замкнуты на концах массивными кольцами. Такая конструкция не требует щёток, контактных колец и внешнего подключения обмотки, поэтому двигатель получается простым, надёжным и неприхотливым в эксплуатации. Асинхронные двигатели с ротором типа беличьей клетки применяются в подавляющем большинстве промышленных приводов благодаря простоте изготовления, устойчивости к перегрузкам и невысокой цене. В русскоязычной технической литературе также встречаются термины «короткозамкнутый ротор» и «беличье колесо», по сути обозначающие одну и ту же конструкцию.
Что такое ротор асинхронного двигателя? ⚙️
Прежде чем говорить о «беличьей клетке», давайте вспомним основы. Асинхронный двигатель состоит из двух основных частей: неподвижного статора и вращающегося ротора. Статор создаёт вращающееся магнитное поле, а ротор, находясь в этом поле, начинает вращаться, преобразуя электрическую энергию в механическую. Ротор может быть выполнен по‑разному, но самый распространённый тип — это как раз короткозамкнутый ротор, который и называют «беличьей клеткой».
Почему ротор называется «беличья клетка»? 🐿
Визуальное сходство с беличьим колесом

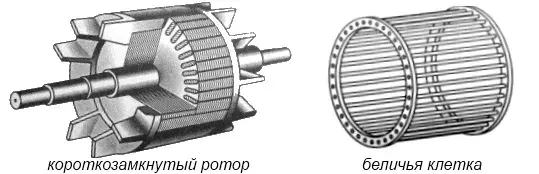

Название происходит от внешнего сходства конструкции ротора с колесом для бега, которое используют в клетках для грызунов. Если посмотреть на ротор асинхронного двигателя без обмоток статора, вы увидите цилиндрический сердечник с рядом параллельных металлических стержней, замкнутых по торцам кольцами. Визуально это напоминает клетку для белки: два обода (кольца) и перекладины (стержни), между которыми «бежит» белка. Внешний вид очень напоминает классическое беличье колесо или клетку, внутри которой белка бегает, приводя колесо во вращение. Отсюда и пошло название — «беличья клетка» (squirrel cage).
Именно поэтому в технической среде закрепилось образное название «беличья клетка» — инженерный термин, основанный на аналогии с вращающимся колесом для животного. При вращении ротора создаётся момент, который передаётся на вал и далее на механизм, как будто «белка бежит по колесу», раскручивая его.
Историческое и терминологическое закрепление
Короткозамкнутая роторная обмотка изначально описывалась как конструкция с кольцами и стержнями, но для простоты визуализации инженеры стали использовать образ «клетки/колеса». Со временем название вошло в учебники и лекции по электрическим машинам, и сегодня термин «беличья клетка» встречается как в учебных пособиях, так и в практических отчётах и статьях по диагностике роторов.
Конструкция ротора типа «беличья клетка» 🔧
Основные элементы беличьей клетки
Ротор асинхронного двигателя с беличьей клеткой состоит из нескольких ключевых конструктивных элементов:
стальной сердечник ротора;
проводящие стержни (роторные прутки);
концевые короткозамыкающие кольца;
вентиляционные элементы и детали балансировки.
Стальной сердечник ротора
Сердечник ротора набирается из тонких листов электротехнической стали (ламелей), изолированных друг от друга для снижения вихревых токов. Толщина листов обычно составляет 0,5 мм, реже применяют толщину 0,35 мм, что обеспечивает приемлемый уровень потерь и хорошую магнитную проводимость. В сердечнике выполнены продольные пазы, в которые вставляются проводящие стержни роторной обмотки. Ламинированная структура сердечника повышает эффективность двигателя, уменьшает нагрев и улучшает энергетические показатели при длительной работе.
Проводящие стержни (роторные прутки)
Стержни беличьей клетки располагаются параллельно оси ротора и проходят по всей длине сердечника, находясь внутри пазов. В большинстве конструкций стержни изготавливают из меди или алюминия — материалов с высокой электропроводностью и хорошей технологичностью при литье или запрессовке.
Стержни могут быть выполнены как отдельные прутки, запрессованные в пазы, либо как литая алюминиевая конструкция, когда стержни и концевые кольца формируются единым целым в процессе литья. От качества контакта стержней с концевыми кольцами напрямую зависит надёжность и ресурс ротора при многократных пусках и перегрузках.
Концевые короткозамыкающие кольца
Концевые кольца располагаются по торцам ротора и жёстко соединяют концы всех стержней, образуя замкнутую по кругу электрическую цепь. При подаче напряжения на статор и возникновении вращающегося магнитного поля в стержнях наводятся токи, которые свободно циркулируют через них.
Конструкцию выполняют из медных или алюминиевых сплавов, часто совместно со стержнями методом литья под давлением, что обеспечивает высокую механическую прочность и надёжность контактов. В некоторых конструкциях на кольца дополнительно насаживаются вентиляционные лопатки для улучшения охлаждения двигателя при вращении ротора.
Вентиляционные элементы и дополнительные детали
На торцах ротора могут быть выполнены лопатки или рёбра, создающие поток воздуха внутри корпуса двигателя и охлаждающие как ротор, так и статорные обмотки. Дополнительно применяются технологические элементы для балансировки ротора и снижения вибраций на рабочих оборотах. В совокупности все эти элементы формируют компактную, жёсткую и механически устойчивую конструкцию ротора, способную выдерживать длительные нагрузки и частые пуски в промышленной эксплуатации.
Принцип работы ротора «беличья клетка» ⚙️
Взаимодействие статора и ротора
Статор асинхронного двигателя содержит трёхфазную обмотку, расположенную в пазах статорного сердечника и подключённую к сети переменного тока. При подаче трёхфазного напряжения в статоре создаётся вращающееся магнитное поле, которое пересекает ротор и наводит в его стержнях токи.
Поскольку стержни ротора замкнуты через концевые кольца, индуцированные токи свободно циркулируют по замкнутой цепи, создавая собственное магнитное поле ротора. Взаимодействие магнитного поля статора и поля токов в беличьей клетке приводит к появлению электромагнитного момента, раскручивающего ротор.
Почему ротор не догоняет поле? Скольжение и рабочий режим
Асинхронный двигатель называется асинхронным, потому что скорость вращения ротора всегда немного меньше синхронной скорости вращения магнитного поля статора. Разность между синхронной и фактической скоростью называется скольжением: именно скольжение приводит к наводу токов в стержнях беличьей клетки.
Если бы ротор вращался с той же скоростью, что и поле статора, магнитное поле перестало бы пересекать стержни, ток в них исчез бы, и пропал бы момент вращения. Поэтому ротор всегда «отстаёт», и это отставание (скольжение) обычно составляет 2–8%. Чем больше нагрузка на валу двигателя, тем выше скольжение и тем больше токи в роторных стержнях, что увеличивает развиваемый момент. В результате двигатель автоматически приспосабливается к изменению нагрузки, сохраняя стабильный режим работы в широком диапазоне.
Пусковые режимы и перегрузки
При пуске двигателя ротор неподвижен, а магнитное поле статора вращается с синхронной скоростью, что вызывает максимальное скольжение и максимальные токи в беличьей клетке. Конструкция стержней и колец должна выдерживать эти повышенные токовые нагрузки и тепловые воздействия без разрушения контактных соединений.
Благодаря отсутствию контактных колец и щёток пуск асинхронного двигателя с короткозамкнутым ротором более простой и надёжный, чем у фазного ротора. Это делает беличью клетку предпочтительным решением для большинства промышленных установок — от насосов и вентиляторов до компрессоров и конвейеров.
Преимущества и недостатки ротора типа «беличья клетка» 💼
✅Конструктивная простота и надёжность
Короткозамкнутая обмотка типа беличьей клетки отличается минимальным количеством элементов, подверженных износу. Никаких щёток, коллектора, контактных колец и сложных систем возбуждения — только стальной сердечник, стержни и концевые кольца. Такая простота снижает вероятность отказов и делает обслуживание двигателя максимально простым: достаточно контролировать состояние подшипников, корпуса и системы охлаждения. Для промышленного заказчика это означает низкие эксплуатационные затраты и высокую готовность оборудования к длительной непрерывной работе.
✅Экономичность и массовое применение
Асинхронные двигатели с беличьей клеткой имеют значительно меньшую стоимость по сравнению с машинами, требующими сложных роторных обмоток и систем возбуждения. Массовое производство таких двигателей позволяет получать стабильное качество и сокращать сроки поставки для промышленных проектов.
Благодаря универсальности конструкции, двигатели с беличьей клеткой применяются в большинстве стандартных электроприводов: насосы, вентиляторы, компрессоры, транспортеры, станки и другое технологическое оборудование. Это облегчает выбор и проектирование систем электропривода для разных отраслей — от ЖКХ и агросектора до тяжёлой промышленности.
✅ Диагностика и ремонтопригодность
Роторы типа «беличья клетка» получили широкое распространение благодаря ряду преимуществ:
простота и надёжность — нет щёток, коллектора, контактных колец;
низкая стоимость производства;
высокая механическая прочность;
компактность и малый вес;
простота обслуживания.
Почему стоит выбрать асинхронный двигатель с беличьей клеткой
Для большинства задач с фиксированной или умеренно регулируемой скоростью асинхронный двигатель с беличьей клеткой является оптимальным выбором по совокупности характеристик. Он прост в подключении, совместим с частотными приводами и обладает высокой надёжностью даже в тяжёлых условиях эксплуатации.
Если ваша задача — обеспечить стабильную работу оборудования с минимальными затратами на обслуживание, выбор асинхронного двигателя с беличьей клеткой будет технически и экономически обоснованным. Это касается как новых проектов, так и модернизации существующих линий.
Как выбрать и где купить двигатель с «беличьей клеткой»? 📞
Основные параметры выбора
При выборе асинхронного двигателя с короткозамкнутым ротором обращайте внимание на следующие параметры:
мощность (кВт) — должна соответствовать нагрузке;
скорость вращения (об/мин): синхронная (3000, 1500, 1000, 750) и номинальная (с учётом скольжения);
напряжение и частота: 380 В 50 Гц, 220 В 50 Гц и другие варианты;
класс защиты (IP): IP54 для сухих помещений, IP55/IP56 для влажных и запылённых зон;
климатическое исполнение: У2, У3, Т2 и т.д.;
режим работы (S1–S10): длительный (S1), кратковременный (S2), повторно‑кратковременный (S3) и др.
