Типы крепления электродвигателей: способы крепления и особенности монтажа
Введение
Электродвигатели используются в различных промышленных и бытовых сферах, и их правильное крепление играет ключевую роль в надежности и долговечности работы оборудования. В зависимости от производственных задач моторы могут устанавливаться горизонтально или вертикально, с различными вариантами фиксации: на лапы, фланец или комбинированным способом. В этой статье рассмотрим особенности каждого типа крепления, их обозначения, а также важные нюансы монтажа.
Это касается всех типов двигателей: АИР и АИС, однофазных двигателей и взрывозащищенных моторов. Все способы установки двигателей имеют свои отличительные особенности и обозначения, а так же требуют индивидуального подхода в комплектации электродвигателя специальными подшипниками, в том случае, если консольные и радиальные нагрузки будут выше нормы.

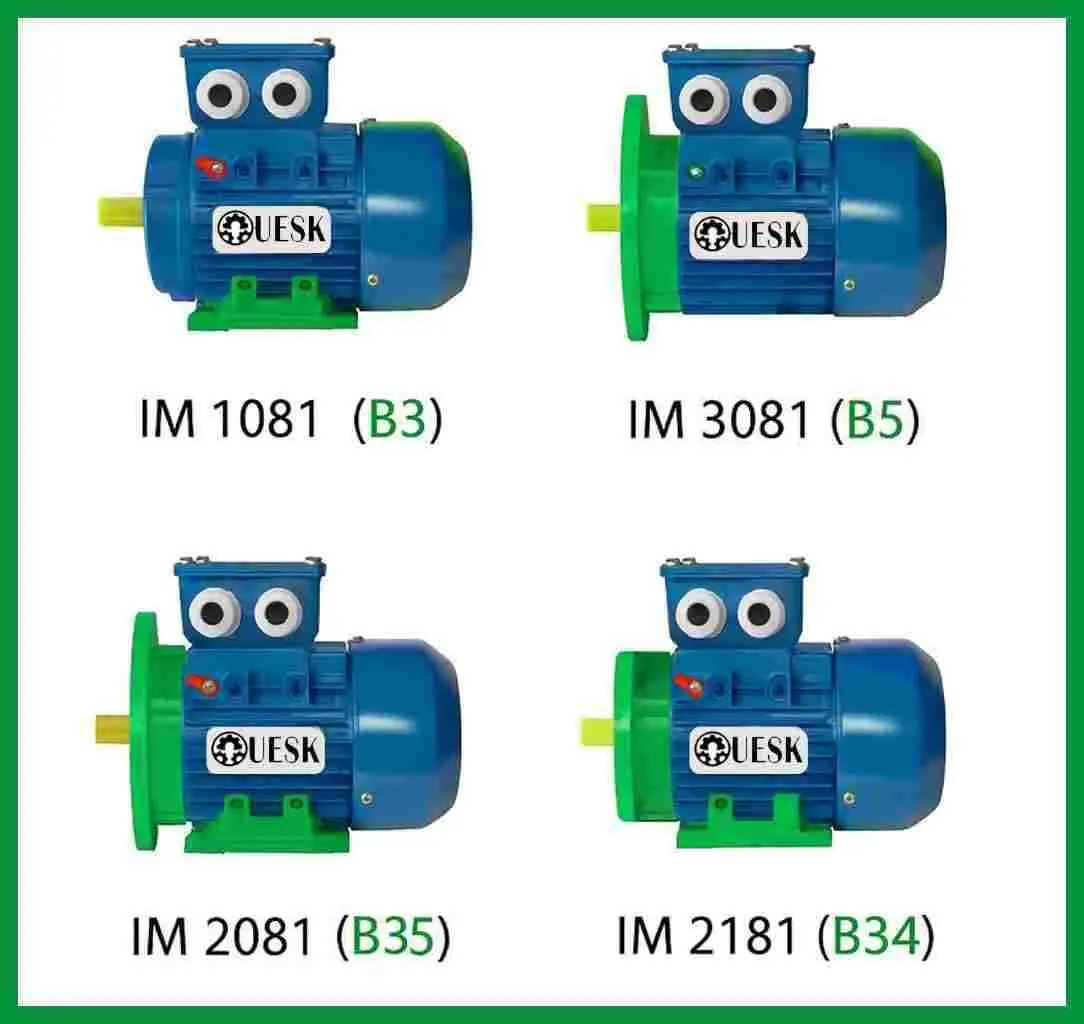

Основные способы монтажных креплений электродвигателей
Существует несколько стандартных вариантов установки электродвигателей, которые обозначаются цифровыми кодами. Рассмотрим самые распространенные:
✅ Крепление на лапы (1081, 1001)
1001 – горизонтальная установка только на лапы.
1081 – универсальное крепление (можно монтировать горизонтально или вертикально, валом вверх/вниз).
Особенности:
Лапы представляют собой опорные площадки с отверстиями для болтов.
Чаще применяются для двигателей мощностью до 55–90 кВт.
При вертикальном монтаже важно учитывать нагрузку на подшипники.
✅ Крепление на фланец (3081, 3001)
3001 – горизонтальная установка только на фланец.
3081 – универсальное фланцевое крепление.
Особенности:
Фланец обеспечивает жесткую фиксацию и точное позиционирование вала.
Бывает разных типоразмеров (например, малый фланец в исполнении 2181 или 3681).
Подходит для оборудования с высокими требованиями к соосности.
✅ Комбинированное крепление (2081, 2001)
2001 – горизонтальная установка на лапы + фланец.
2081 – универсальное комбинированное крепление.
Особенности:
Сочетает преимущества лап и фланца.
Обеспечивает повышенную устойчивость при вибрациях.
Используется в насосах, вентиляторах и другом оборудовании с переменными нагрузками.
🛠️ Расшифровка обозначений
Цифровые коды крепления электродвигателей содержат важную информацию:
Первая цифра указывает на основной тип крепления:
1 – лапы (1001, 1081).
2 – комбинированное (2001, 2081).
3 – фланец (3001, 3081).
Цифра 8 означает, что двигатель можно устанавливать в любом положении (горизонтально/вертикально).
Последняя цифра может указывать на особенности:
1 – стандартное исполнение.
2 – два выходных конца вала (например, 1082, 2082).
🔧 Особенности вертикального монтажа
Если двигатель устанавливается вертикально (например, в насосах или центрифугах), важно учитывать:
Нагрузки на подшипники – при вертикальном расположении вала вверх или вниз возрастает радиальная и осевая нагрузка.
Тип подшипников – стандартные шарикоподшипники могут не выдержать нагрузку, поэтому часто требуются роликовые или радиально-упорные подшипники.
Смазка – при вертикальной установке смазочный материал может стекать, поэтому используются специальные составы или конструкции подшипниковых узлов.
👀 Как выбрать правильный тип?
При подборе электродвигателя учитывайте:
📌 Тип оборудования – насосы, вентиляторы, компрессоры могут требовать разных вариантов крепления.
📌 Нагрузки – радиальные и осевые усилия влияют на выбор подшипников и способ монтажа.
📌 Пространственные ограничения – компактные установки часто требуют фланцевого крепления.
📌 Мощность двигателя – мощные модели (свыше 90 кВт) чаще крепятся на лапы или комбинированно.
Заключение
Правильный выбор типа крепления электродвигателя – залог его долговечной и бесперебойной работы. Лапы (1081), фланец (3081) и комбинированный вариант (2081) имеют свои преимущества и применяются в зависимости от условий эксплуатации.
Если у вас остались вопросы или требуется помощь в подборе двигателя, рекомендуем обратиться к специалистам. Это поможет избежать ошибок и продлит срок службы оборудования.
Нужна консультация? Оставьте заявку, и наши эксперты помогут подобрать оптимальное решение!
В любом случае при выборе мотора для специальной установки (вертикально в любую сторону) следует обратиться за помощью к профессионалам. Либо если необходимо подобрать аналог вышедшему из строя электродвигателю, поступить следует аналогично во избежание проблем при эксплуатации.
