Подключение электродвигателя - плюсы и минусы способов подключения

Подключение трехфазного электродвигателя: схемы, плюсы и минусы, выбор оборудования

Трехфазные электродвигатели АИР, АИС или другого стандарта широко применяются в промышленности, сельском хозяйстве и других сферах благодаря высокой мощности, надежности и экономичности. Однако для их корректной работы важно правильно выбрать схему подключения. В этой статье рассмотрим основные способы подключения трехфазных двигателей, их преимущества и недостатки, а также рекомендации по выбору схемы для разных типов оборудования.

⚡ Основные схемы подключения трехфазного электродвигателя

Трехфазные двигатели могут подключаться к сети двумя основными способами:

  • "Звезда" (Y)

  • "Треугольник" (Δ)

Выбор схемы зависит от напряжения сети и характеристик двигателя.

🛠️ Подключение электродвигателя по схеме "Звезда"

Схема подключения:
Обмотки двигателя соединяются в одной точке (нейтрали), а три других конца подключаются к фазам сети.

📌 Плюсы:

  • Меньшие пусковые токи, что снижает нагрузку на сеть.

  • Плавный пуск двигателя, уменьшающий износ механических частей.

  • Подходит для двигателей с высоким напряжением (например, 380В при питании от 660В).

📍Минусы:

  • Потеря мощности (примерно на 30% ниже, чем при подключении "треугольником").

  • Не подходит для оборудования, требующего высокого пускового момента.

Где применяется:

  • Насосы, вентиляторы, компрессоры (где не требуется высокий пусковой момент).

  • Двигатели с высоким номинальным напряжением.

🔧 Подключение электродвигателя по схеме "Треугольник"

Схема подключения:
Каждая обмотка подключается между двумя фазами, образуя замкнутый контур.

📌 Плюсы:

  • Максимальная мощность двигателя (на 30% выше, чем в "звезде").

  • Высокий пусковой момент, что важно для тяжелого оборудования.

📍 Минусы:

  • Большие пусковые токи (в 5–7 раз выше номинальных), что может вызвать перегрузку сети.

  • Повышенный нагрев обмоток при длительной работе.

Где применяется:

🔌 Комбинированная схема "Звезда-Треугольник"

Для снижения пусковых токов мощных двигателей применяется комбинированное подключение: сначала запуск в "звезде", затем переключение в "треугольник".

📌 Плюсы:

  • Снижение пусковых токов.

  • Сохранение мощности после переключения.

📍 Минусы:

  • Требуется реле времени или пусковое устройство.

  • Усложнение схемы управления.

Где применяется:

  • Мощные двигатели (от 5 кВт и выше).

  • Оборудование с высокой инерционной нагрузкой (конвейеры, мельницы).

👀 Какую схему подключения выбрать для конкретного оборудования?

ОборудованиеРекомендуемая схемаПричина
Насосы, вентиляторы"Звезда"Плавный пуск, низкие пусковые токи
Станки, дробилки"Треугольник"Высокий пусковой момент
Конвейеры, мельницы"Звезда-Треугольник"Снижение пусковых токов при сохранении мощности
Двигатели 380/660В"Звезда" (при 660В)Соответствие номинальному напряжению

⚡ Оборудование для подключения трехфазного двигателя

Для безопасного и правильного подключения потребуется:

  • Автоматический выключатель – защищает от перегрузок и короткого замыкания.

  • Магнитный пускатель – обеспечивает дистанционное управление двигателем.

  • Тепловое реле – защищает от перегрева обмоток.

  • Реле времени (для схемы "Звезда-Треугольник") – автоматизирует переключение.

👍  Вывод

Выбор схемы подключения трехфазного двигателя зависит от его характеристик и типа нагрузки. "Звезда" подходит для плавного пуска, "треугольник" – для мощного оборудования, а комбинированная схема – для тяжелых механизмов. Правильное подключение обеспечит долгий срок службы двигателя и стабильную работу оборудования.

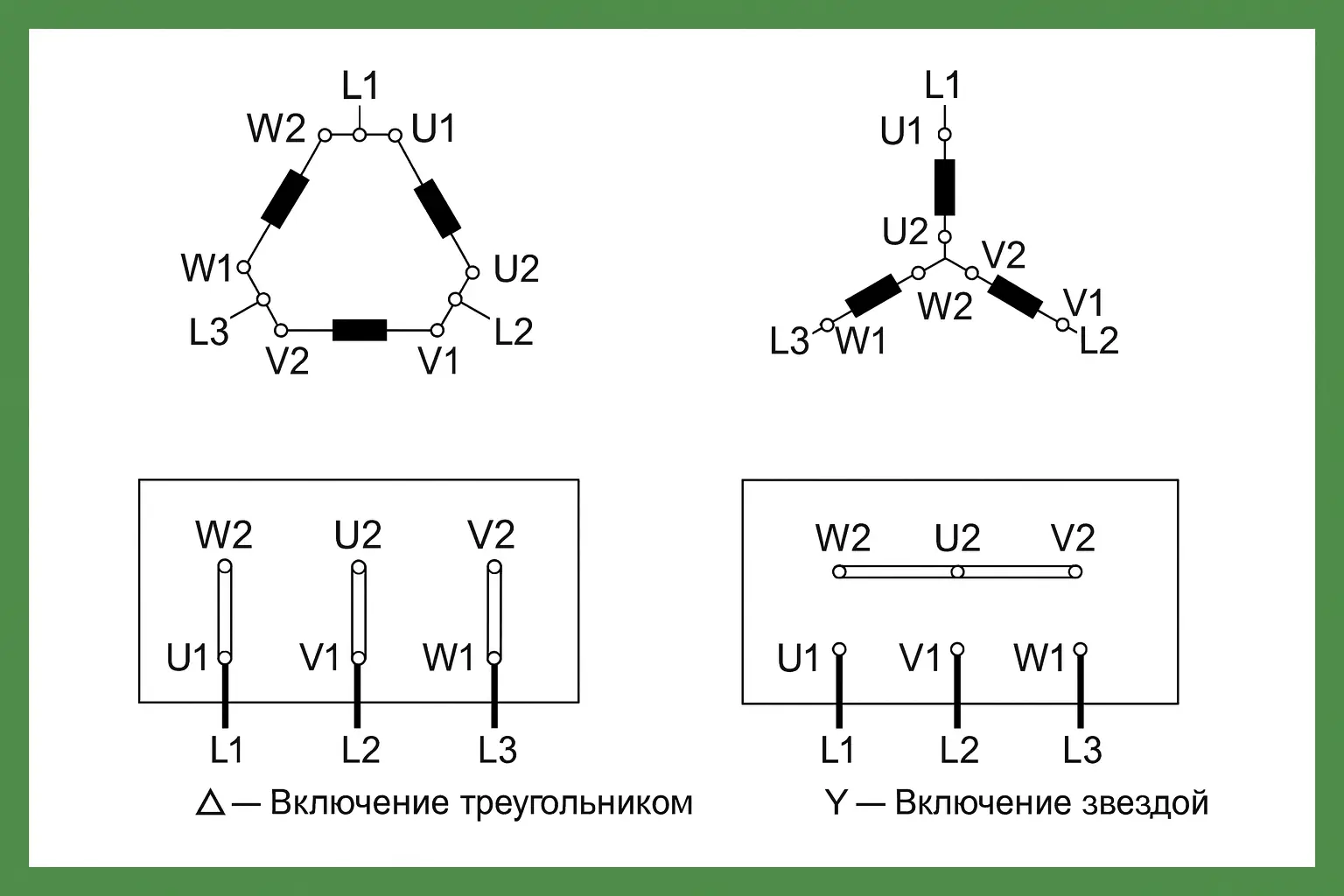

Схемы подключения:
