Устройства плавного пуска: принцип работы, применение, особенности и преимущества модернизации электродвигателя
Устройства плавного пуска (УПП) — это электронные или тиристорные модули, которые располагаются между сетью и электродвигателем и управляют напряжением, подаваемым на обмотки в момент пуска. Они уменьшают стартовый ток, плавно увеличивая напряжение от нуля до номинального значения, и тем самым снижают нагрузку как на электросеть, так и на механические узлы. Устройства плавного пуска особенно эффективны там, где при прямом пуске наблюдаются провалы напряжения, вибрации, резкое старение подшипников и муфт, повышенный шум и частые аварии. 😃🛠️
Современные устройства плавного пуска востребованы во всех отраслях промышленности — от водоснабжения и вентиляции до горно-добывающей сферы и металлургии. Практически любой трёхфазный электродвигатель может быть оснащён устройством плавного пуска для снижения пусковых токов и защиты механических узлов.
🔧 Что такое устройство плавного пуска и зачем оно нужно
При обычном прямом включении электродвигателя в сеть происходит резкий скачок тока, достигающий 6–8 номиналов, а иногда и выше. Такие нагрузки приводят к:
🔻перегреву обмоток,
🔻ускоренному износу механики,
🔻разрушению муфт, шестерён и валов,
🔻провалам напряжения в сети,
🔻отказам контакторов и защитных аппаратов.
Устройство плавного пуска решает эти проблемы. Оно ограничивает начальный ток и обеспечивает постепенный разгон ротора до номинальной скорости. Благодаря этому исключаются ударные нагрузки на вал и редуктор, двигатель запускается мягко, равномерно и безопасно, а электрическая сеть не испытывает перегрузок.
⚡ Принцип работы устройства плавного пуска
Основой УПП является тиристорный блок, который регулирует напряжение, подаваемое на статор двигателя. На фазах устанавливаются три пары тиристоров, через которые пропускается питающее напряжение. Управляющая электроника изменяет угол открытия тиристоров, плавно увеличивая напряжение с минимального до номинального.
Этапы работы
1️⃣ Начальная фаза
УПП подаёт на двигатель сниженное напряжение, благодаря чему ток ограничивается на заранее заданном уровне. Двигатель начинает вращаться без рывка.
2️⃣ Фаза разгона
Напряжение постепенно растёт, а скорость ротора стремится к номинальной. Программируемый профиль разгона позволяет учесть особенности нагрузки — насосной, вентиляторной, компрессорной.
3️⃣ Выход на номинальный режим
Как только двигатель достигает рабочей скорости, УПП пропускает полное напряжение или отключается, передавая управление контактору.
4️⃣ Плавная остановка
При необходимости УПП выполняет мягкую остановку двигателя, снижая напряжение и скорость по заданной траектории, что важно для насосов, где гидроудар может повредить систему.

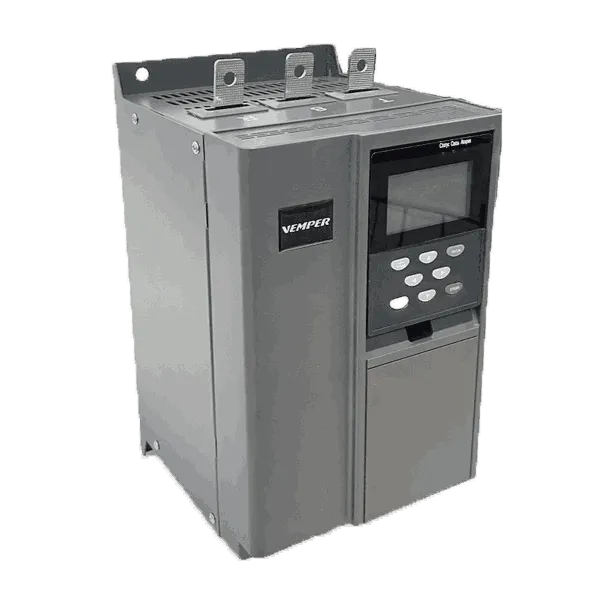

🛠 Конструктивные особенности устройств плавного пуска
Устройства плавного пуска включают следующие узлы:
- силовые тиристоры для регулирования напряжения;
- охлаждение — воздушное, реже принудительное или жидкостное;
- микропроцессорное управление с логикой и настройками;
- датчики тока для точного контроля нагрузки;
- панель управления с дисплеем;
- систему защит от перегрузки, перегрева, потери фазы, перекоса напряжений;
- коммутационную аппаратуру.
Конструкция рассчитана на высокие токи, устойчивость к вибрациям, скачкам напряжения и неблагоприятным климатическим условиям. При промышленном применении используются системы защиты IP20–IP54.
Современные устройства плавного пуска всё чаще оснащаются цифровым интерфейсом, многофункциональными дисплеями, возможностью настройки параметров через ПК. Устройства плавного пуска умеют настраивать время разгона, уровень начального напряжения, токовые ограничения, режим торможения, иногда реализуют мягкий останов насоса, предотвращая гидроудары. В более сложных моделях устройства плавного пуска присутствуют функции плавного реверса, адаптивные алгоритмы для тяжёлых нагрузок, а также интеграция с промышленными протоколами для удалённого мониторинга и управления. 😃📊
Преимущества применения устройств плавного пуска
Использование УПП даёт целый комплекс преимуществ, которые напрямую влияют на экономику предприятия и безопасность оборудования:
✔ Снижение пусковых токов
Позволяет уменьшить нагрузку на сеть и электроаппаратуру, избежать аварийных отключений, увеличить срок службы кабелей.
✔ Продление срока службы двигателя
Мягкий пуск предотвращает перегрев обмоток, ударные нагрузки и вибрации.
✔ Защита механических узлов
Редукторы, насосные колёса, компрессорные группы работают дольше благодаря снижению нагрузки на вал и муфты.
✔ Экономия энергии
Хотя УПП не относится к регулирующим устройствам, он снижает реактивные броски энергии при включениях.
✔ Улучшение технологического процесса
Оборудование работает плавнее, исключаются рывки и гидроудары.
✔ Гибкая настройка режимов
Задаются время разгона, время торможения, ограничения тока, параметры остановки.
❓Где применяются устройства плавного пуска
Устройства плавного пуска используются:
• в насосных станциях, где важно исключить гидроудары;
• в вентиляторах и компрессорах с большим моментом инерции;
• в конвейерах, транспортёрах и дозаторах;
• в мельницах, дробилках, смесителях;
• в подъёмных механизмах;
• в установках водоподготовки;
• в нефтяной и газовой промышленности;
• в автоматизированных линиях предприятий.
Фактически, устройство может быть установлен на любой асинхронный двигатель, где прямой пуск приводит к избыточным нагрузкам.
Устройства плавного пуска особенно ценятся там, где установлены мощные насосные агрегаты. В классических системах водоснабжения или канализационных насосных станциях традиционный пуск двигателей вызывает гидроудар, шоки в трубопроводе и частые повреждения арматуры. Устройства плавного пуска устраняют эту проблему: запуск идёт постепенно, давление растёт плавно, система работает мягко и стабильнее. То же самое касается вентиляторов, дымососов, воздуходувок – устройства плавного пуска сокращают риск разрушения лопаток, уменьшают вибрации и повышают комфорт в рабочих помещениях. 😎🌊
📊 Устройства плавного пуска vs Частотные преобразователи: в чём разница?
Устройства плавного пуска часто сравнивают с частотными преобразователями, и важно понимать различия. Устройства плавного пуска предназначены в первую очередь для управления моментом и током в момент пуска и останова. Они практически не регулируют скорость — после разгона двигатель работает на частоте сети 50 Гц, а устройство плавного пуска либо уходит в байпас, либо остаётся в режиме мониторинга. Частотный преобразователь, наоборот, предназначен для постоянного регулирования скорости и момента с изменением частоты и напряжения. Но там, где требуется именно мягкий старт без сложной регулировки скорости, устройства плавного пуска часто становятся экономичным и очень выгодным решением. 💡
УПП выигрывает:
1️⃣по стоимости (в 2–6 раз дешевле ЧРП),
2️⃣по простоте настройки,
3️⃣по надёжности в тяжёлых температурных условиях,
4️⃣по отсутствию помех в сети.
Частотный преобразователь выигрывает:
1️⃣функциональностью регулирования оборотов,
2️⃣возможностью экономии энергии при переменной нагрузке.
Где нужен УПП:
Если задача — только мягкий разгон и снижение токов, устройство плавного пуска является оптимальным решением.
🧰 Обслуживание и эксплуатация УПП
Правильная эксплуатация продлевает срок службы устройства плавного пуска:
✅контролировать температуру воздуха вокруг устройства;
✅обеспечивать вентиляцию шкафа;
✅регулярно проверять крепление контактов;
✅следить за чистотой радиаторов и вентиляционных каналов;
✅периодически тестировать защитные функции.
Почему устройства плавного пуска востребованы
Устройства плавного пуска остаются одним из самых выгодных решений для промышленного электропривода. Они позволяют значительно уменьшить нагрузку на двигатель и механические узлы, обеспечивают защиту от перегрузок, улучшают качество работы оборудования и снижают затраты на обслуживание.
Для насосов, вентиляторов, компрессоров, дробилок, транспортеров и тяжёлых механизмов — это устройство становится обязательной частью системы электропривода, обеспечивая стабильность и надёжность.
Для заказа:
📞 Звоните: 8-800-550-79-59
📧 Напишите на почту zakaz@uesk.org
Внедрение УПП — это шаг к повышению энергоэффективности, безопасности и технического уровня предприятия.
