Выпрямитель тормоза электромагнитного является ключевым элементом любой тормозной системы в электроприводе. Он обеспечивает надёжное питание катушки постоянным током, быстрый отклик и безопасное отключение при остановке оборудования.
Без правильно подобранного выпрямителя невозможно обеспечить точную, безопасную и эффективную работу электромагнитного тормоза. Современные решения на основе полупроводниковых технологий, применяемые в промышленности, значительно увеличили скорость срабатывания и надёжность тормозных систем, сократив при этом энергопотребление.
Развитие интеллектуальных выпрямителей и интеграция их в системы управления электроприводами является важным направлением модернизации промышленной автоматики. Такие устройства становятся не просто преобразователями энергии, а полноценными элементами адаптивных и энергоэффективных систем управления движением.
💡Назначение и функциональная роль
Электромагнитный тормоз представляет собой устройство, в котором тормозной момент создаётся за счёт электромагнитного притяжения якоря к магнитопроводу. Когда на катушку подаётся постоянное напряжение, создаётся магнитное поле, преодолевающее усилие пружины, и тормоз отпускает вал. После снятия напряжения поле исчезает, и пружина возвращает якорь в исходное положение, создавая торможение.
Поскольку электродвигатели и системы управления, как правило, работают от сети переменного тока 220 В или 380 В, требуется узел, который сможет обеспечить тормоз постоянным током требуемой полярности и напряжения. Этим элементом является выпрямитель тормоза, обеспечивающий преобразование и фильтрацию электрической энергии, а также защиту тормозной катушки от бросков напряжения.
Таким образом, выпрямитель выполняет три ключевые функции:
💠Преобразование переменного тока в постоянный.
💠Стабилизацию уровня выходного напряжения.
💠Обеспечение безопасного включения и отключения электромагнитного тормоза с минимальной задержкой.
⚠️Принцип работы
В основе работы выпрямителя лежит полупроводниковое преобразование переменного напряжения в постоянное. Наиболее распространённым решением является диодный мост (мостовая схема Гретца), состоящий из четырёх кремниевых диодов, соединённых таким образом, чтобы ток через нагрузку (катушку тормоза) всегда проходил в одном направлении.
При положительной полуволне тока два диода проводят ток, а два других закрыты; при отрицательной — наоборот. В результате на выходе формируется выпрямленное напряжение с пульсациями, которые затем могут быть сглажены с помощью фильтрующих элементов — конденсатора или RC-цепочки.
Время срабатывания выпрямителя критически важно для корректной работы тормоза. При включении двигателя выпрямитель должен мгновенно подать напряжение на катушку, отпуская тормоз, а при отключении — быстро разрядить цепь, чтобы обеспечить моментальную остановку.
🔩Конструктивные особенности

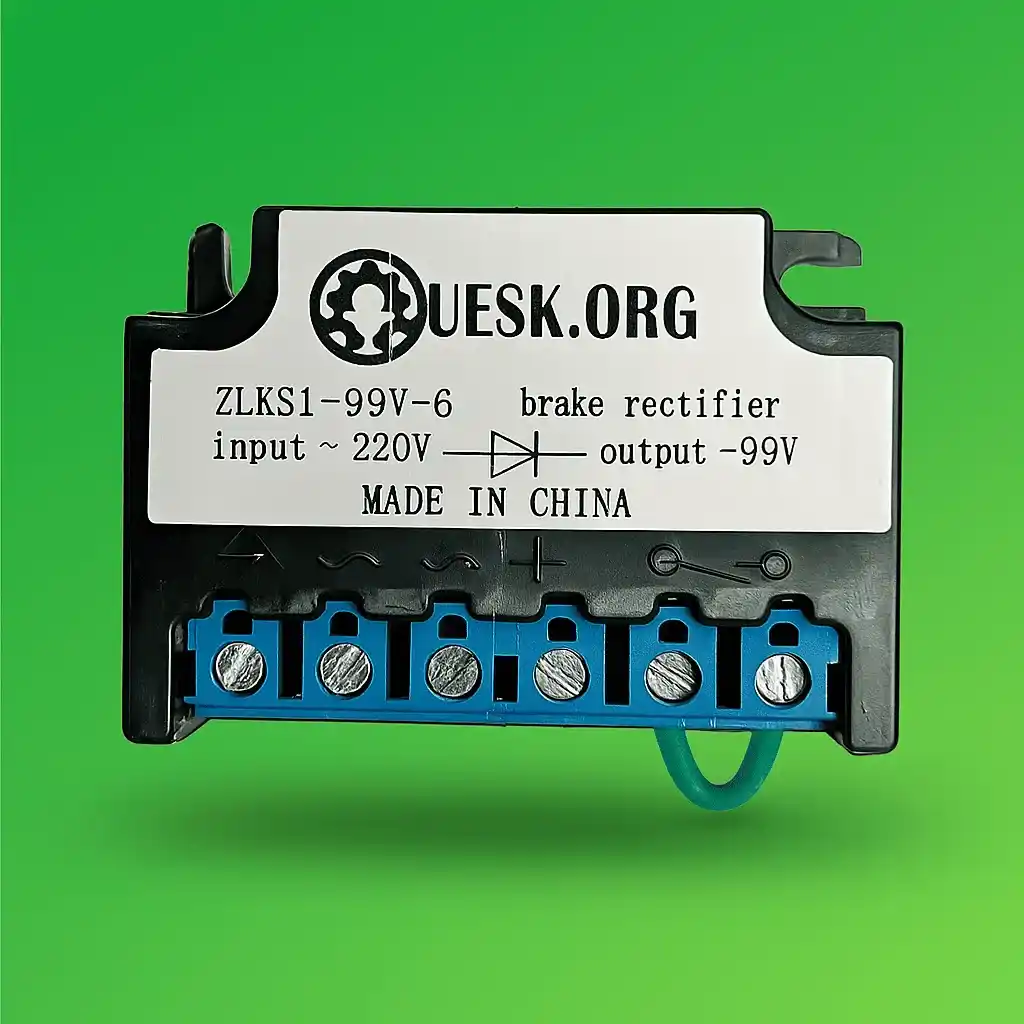

Современные выпрямители тормозов изготавливаются в виде компактных модулей, монтируемых внутри клеммной коробки двигателя или в шкафу управления. Они выполнены на основе диодных сборок и снабжены защитными элементами — варисторами, RC-фильтрами и термокомпенсирующими компонентами.
Корпус, как правило, герметизирован, что обеспечивает защиту от пыли и влаги по степени от IP54. Внутренние элементы размещаются на теплопроводящей подложке, обеспечивающей эффективный отвод тепла при длительной работе.
В зависимости от модели двигателя и напряжения питания применяются различные типы выпрямителей:
✅для сетей 220 В, обеспечивающие выходное напряжение 100V +/-10% постоянного тока;
✅для сетей 380 В, выдающие 170V +/-10% постоянного тока;
✅специальные низковольтные версии на 24 V DC
🔢Виды выпрямителей тормозов
Существуют несколько разновидностей выпрямителей в зависимости от схемы, назначения и уровня автоматизации:
1. Неполноволновые выпрямители.
Работают на одной полуволне переменного напряжения. Просты в изготовлении, но имеют высокие пульсации и низкую эффективность. Применяются в маломощных тормозах.
2. Полноволновые выпрямители (мостовые).
Наиболее распространённый тип, обеспечивающий устойчивую работу тормоза при минимальных пульсациях.
3. Импульсные (тиристорные) выпрямители.
Используются в современных системах с регулируемыми тормозами. Позволяют изменять силу тока в катушке, регулируя тормозной момент.
4. Комбинированные блоки управления.
Включают в себя выпрямитель, фильтр, цепь задержки и схему защиты от перенапряжений. Такие устройства используются в приводах кранов, лифтов, станков с ЧПУ и других ответственных механизмах.
🗜 Электромагнитные процессы в цепи тормоза
При подаче постоянного напряжения через выпрямитель на катушку возникает магнитное поле, создающее тяговое усилие. Индукция в магнитопроводе зависит от тока, числа витков обмотки и магнитной проницаемости стали.
После отключения питания ток через диоды мгновенно прекращается, но остаточная энергия магнитного поля может вызывать перенапряжения. Чтобы исключить их, в выпрямителе устанавливают демпфирующие диоды или варисторы, ограничивающие выброс до безопасного уровня.
При проектировании тормозных систем учитывается параметр времени разряда катушки — от него зависит, как быстро тормоз замкнётся после отключения питания.
🤔Особенности расчёта и выбора
Выбор выпрямителя осуществляется по следующим критериям:
1️⃣номинальное напряжение сети (220 В, 380 В);
2️⃣мощность и ток катушки тормоза;
3️⃣время включения и размыкания;
4️⃣требования к классу защиты и условиям эксплуатации.
При работе в частотных системах (с преобразователями частоты) применяются специализированные выпрямители с фильтрацией помех и защитой от импульсных перенапряжений.
Для тормозов большой мощности нередко используется схема двойного выпрямления, при которой катушка питается от двух параллельных диодных мостов. Это снижает нагрев и повышает надёжность системы.
📍Практическое применение
Выпрямители электромагнитных тормозов применяются во всех сферах, где требуется точное удержание и фиксация механизма:
🔶в подъёмно-транспортном оборудовании (тали, краны, лебёдки);
🔷в станках и автоматических линиях — для точного позиционирования шпинделей и приводов подачи;
🔶в насосных и компрессорных агрегатах — для аварийной остановки вращающихся элементов;
🔷в энергетике — для фиксации исполнительных механизмов при отключении питания;
🔶в сельскохозяйственных и строительных машинах — для обеспечения безопасности при остановке привода.
Использование выпрямителя позволяет подключать электромагнитные тормоза непосредственно к цепям двигателя без применения внешних источников постоянного тока. Это значительно упрощает схему управления и снижает стоимость системы.
📈Перспективы развития и современные решения
Современные тенденции направлены на повышение эффективности, компактности и интеллектуальности выпрямителей. Производители разрабатывают интеллектуальные модули, объединяющие функции выпрямителя, демпфера и системы диагностики состояния тормоза.
Такие устройства способны контролировать ток катушки, температуру и скорость реакции, автоматически снижая напряжение после включения, чтобы уменьшить нагрев. Это повышает срок службы тормоза и улучшает его надёжность.
Развиваются также импульсные и ШИМ-регулируемые выпрямители, обеспечивающие возможность плавного изменения тормозного момента в зависимости от режима работы двигателя.
Интеграция с системами промышленной автоматизации позволяет вести удалённый мониторинг состояния тормозной системы и прогнозировать износ.
🔌Выпрямители электромагнитных тормозов UESK — это надёжные решения
Компания УЭСК (UESK) — российский поставщик промышленных электродвигателей, тормозных модулей и выпрямительных устройств, полностью соответствующих требованиям ГОСТ 31606-2012
Продукция УЭСК востребована на промышленных предприятиях по всей России и СНГ, где важны надёжность, стабильность и долговечность оборудования.
В каталоге UESK представлены современные выпрямители для электромагнитных тормозов с диапазоном напряжений от 220 В до 380 В, разработанные для эффективной работы с трёхфазными асинхронными электродвигателями по стандартам ГОСТ и DIN.
Каждый выпрямитель UESK проходит обязательную проверку на электрическую прочность, испытания под нагрузкой и контроль соответствия техническим нормам.
В комплект поставки входят паспорт изделия, схема подключения и гарантийное обслуживание.
