Асинхронный электродвигатель переменного тока является базовым элементом промышленного электропривода благодаря простой конструкции, надёжности и устойчивой работе в разных условиях. Однако прямой пуск от сети сопровождается кратковременными, но очень большими пусковыми токами и резкими изменениями электромагнитного момента, что создаёт повышенные механические нагрузки.
Современные требования к энергоэффективности, надёжности оборудования и качеству электроснабжения обусловили широкое распространение устройств плавного пуска, предназначенных для оптимизации режима запуска асинхронных двигателей. Их применение позволяет существенно снизить негативные воздействия, возникающие при пуске, и повысить общий ресурс электропривода.
Понятие и функциональное назначение устройства плавного пуска
Устройство плавного пуска асинхронного электродвигателя представляет собой силовой электронный узел, осуществляющий управляемое изменение напряжения питания двигателя в начальный период его работы. В отличие от традиционного прямого пуска, при котором двигатель сразу подключается к номинальному напряжению сети, устройство плавного пуска формирует регулируемый переходный процесс разгона.
Основное функциональное назначение устройства заключается в:
1️⃣ограничении величины пускового тока
2️⃣и сглаживании роста вращающего момента.
Это позволяет предотвратить перегрузку электрических и механических элементов системы, снизить износ узлов привода и обеспечить более стабильную работу питающей сети, особенно при наличии нескольких мощных потребителей.
Принцип действия
Принцип работы устройства плавного пуска основан на изменении параметров питающего напряжения, подаваемого на статор асинхронного двигателя. Регулирование осуществляется за счёт фазоимпульсного управления силовыми полупроводниковыми элементами, установленными в цепи питания двигателя.
В начальный момент пуска управляющая система формирует сигналы таким образом, что силовые ключи открываются с существенной задержкой по фазе. В результате к обмотке статора прикладывается пониженное действующее значение напряжения, что приводит к снижению электромагнитного момента и пускового тока. По мере увеличения скорости вращения ротора управляющий алгоритм уменьшает угол задержки, обеспечивая постепенное повышение напряжения до номинального уровня.
По завершении разгона двигатель либо продолжает работу через полностью открытые силовые элементы, либо переводится на прямое питание сети с помощью байпасного коммутационного устройства.
Влияние режима плавного пуска на обмотки двигателя
Асинхронный электродвигатель состоит из статора с распределённой трёхфазной обмоткой и ротора, чаще всего выполненного в виде короткозамкнутой клетки. При прямом пуске через обмотки статора протекают токи, многократно превышающие номинальные значения, что вызывает интенсивное тепловыделение и электродинамические напряжения.
Использование устройства плавного пуска позволяет снизить⬇️ амплитуду пускового тока, благодаря чему уменьшается тепловая нагрузка на изоляцию обмоток. Более равномерный температурный режим способствует замедлению процессов старения изоляционных материалов и увеличивает межремонтный ресурс двигателя.

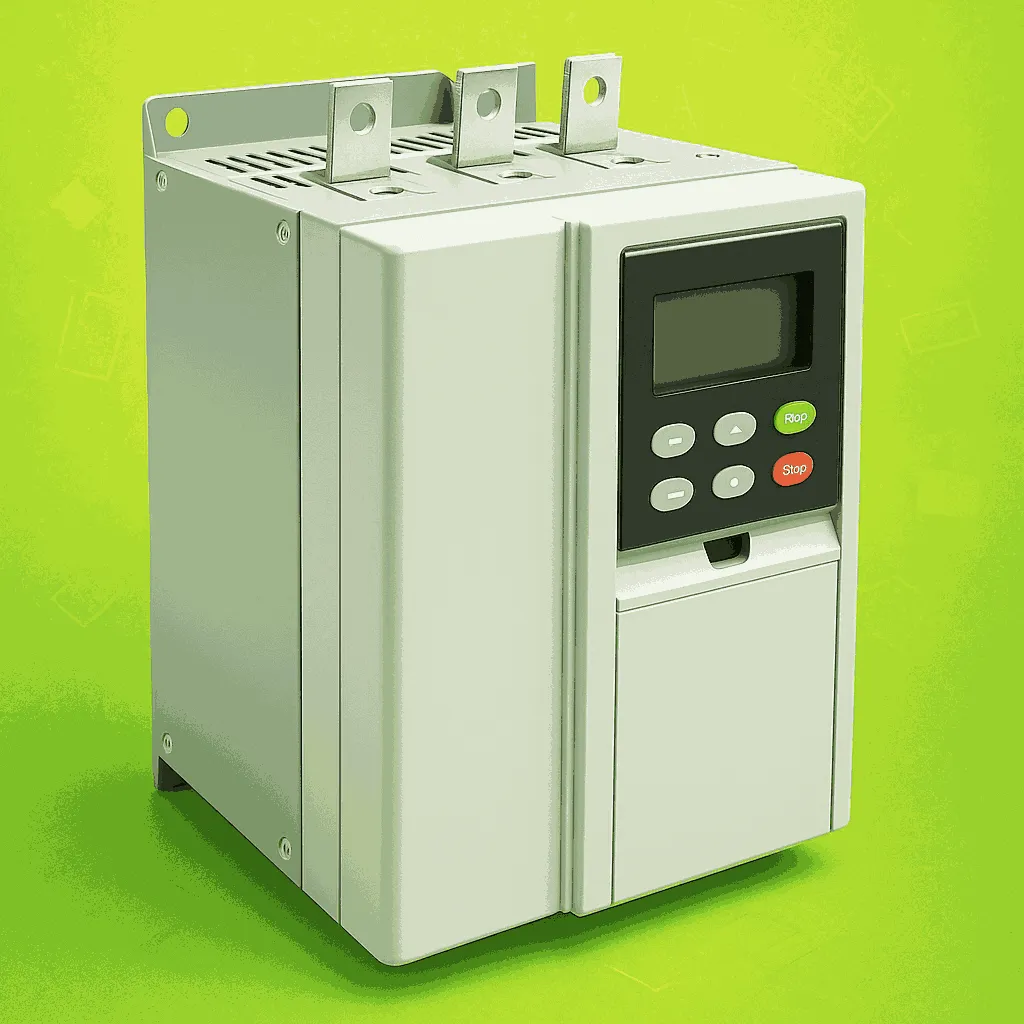

Конструктивные особенности устройства плавного пуска
С конструктивной точки зрения устройство плавного пуска представляет собой самостоятельный электронный модуль, включаемый последовательно между источником электропитания и асинхронным двигателем. Силовая часть устройства, как правило, реализуется на основе тиристорных ключей, соединённых во встречно-параллельных конфигурациях для работы с переменным током.
Управляющая система включает электронный контроллер, осуществляющий формирование управляющих импульсов, а также измерительные цепи для контроля тока, напряжения и температурных параметров. Дополнительно в конструкцию вводятся защитные элементы, предотвращающие аварийные режимы работы, и средства индикации, обеспечивающие удобство эксплуатации.
Схема подключения усстройства плавного пуска
В типовой системе электропривода устройство плавного пуска устанавливается между коммутационной аппаратурой и выводами статора двигателя. В состав схемы входят защитные автоматы, само устройство плавного пуска и коммутационный элемент, обеспечивающий перевод двигателя на прямое питание после завершения разгона.
Такая схема позволяет объединить преимущества управляемого пуска и минимальных потерь в установившемся режиме работы, что особенно важно для длительно работающих механизмов.
Удобство эксплуатации и практическое применение
Эксплуатация устройств плавного пуска не требует сложных процедур обслуживания. Большинство современных моделей оснащено удобными средствами настройки и визуального контроля параметров работы. Это позволяет быстро адаптировать устройство к условиям эксплуатации и снизить требования к квалификации обслуживающего персонала.
На практике устройства плавного пуска широко применяются:
✅в насосных и вентиляционных установках,
✅конвейерных системах,
✅компрессорных агрегатах
✅и других механизмах, где пуск сопровождается значительными нагрузками.
Устройство плавного пуска асинхронного электродвигателя является важным элементом современных систем электропривода. Его применение обеспечивает снижение пусковых токов, уменьшение механических нагрузок и повышение надёжности оборудования. Благодаря универсальности, простоте конструкции и эффективности устройства плавного пуска остаются востребованным техническим решением в различных отраслях промышленности и энергетики.
