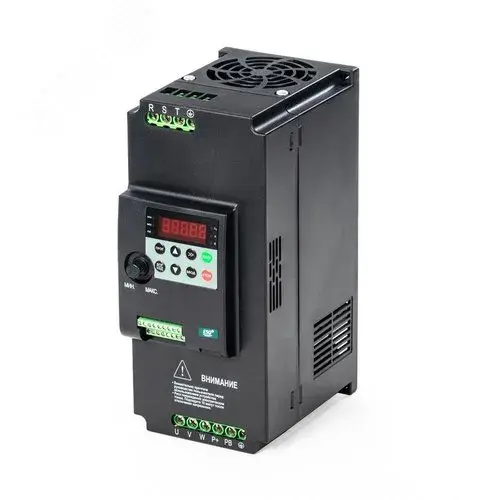

Принцип работы преобразователя частоты: от сети к двигателю
Преобразователь частоты (ПЧ), или инвертор, — это электронное устройство, которое позволяет плавно регулировать скорость вращения асинхронного или синхронного электродвигателя за счет изменения частоты и амплитуды питающего напряжения. Основная задача ПЧ — преобразовать стандартное сетевое напряжение (например, 220В/50Гц или 380В/50Гц) в напряжение с регулируемой частотой от долей герца до нескольких сотен герц.

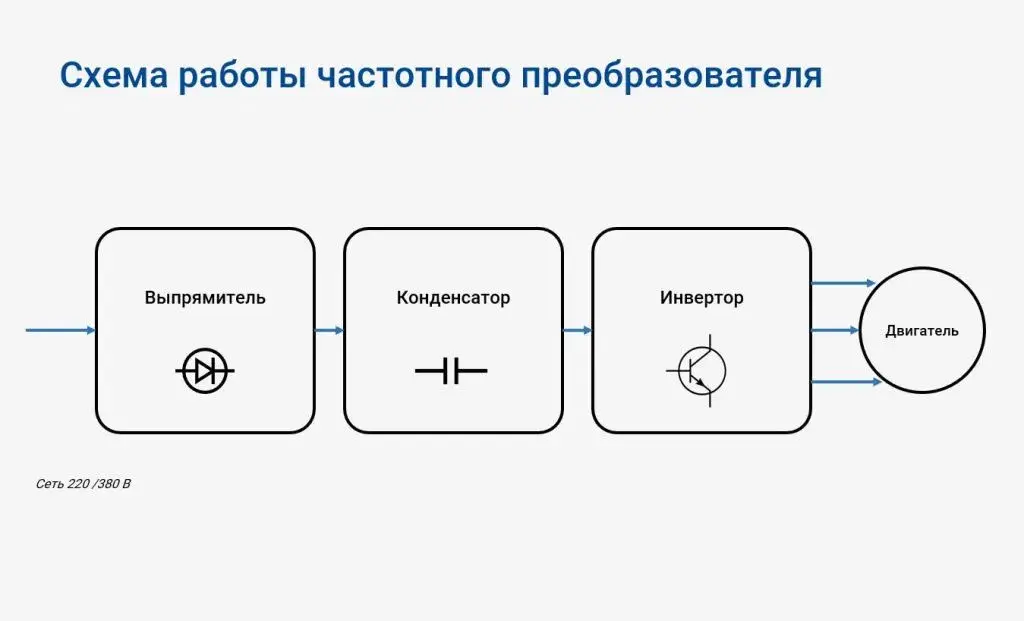

Структура частотного преобразователя
Типовой ПЧ включает несколько основных узлов:
выпрямитель (диодный или управляемый)
фильтр звена постоянного тока (конденсаторы, дроссели)
инвертор на IGBT‑модулях
силовые и измерительные цепи (датчики тока, напряжения, температуры)
микропроцессорную систему управления и интерфейс пользователя
Процессор анализирует ток, напряжение и команды оператора, формирует сигналы управления ключами инвертора и обеспечивает заданный режим работы двигателя.
Процесс работы можно разделить на три ключевых этапа. Сначала входное переменное напряжение выпрямляется в постоянное с помощью диодного моста ( выпрямителя). Затем постоянное напряжение сглаживается электролитическими конденсаторами в звене постоянного тока. Наконец, инверторный модуль на основе мощных IGBT-транзисторов преобразует постоянное напряжение обратно в переменное, но уже с заданной частотой и амплитудой по алгоритму широтно-импульсной модуляции (ШИМ). Именно ШИМ позволяет формировать синусоидальный сигнал для двигателя, минимизируя вредные гармоники и нагрев.
Ключевые особенности и преимущества использования ПЧ
Использование частотного преобразователя в системах с электроприводом дает ряд существенных преимуществ. Главное — это плавный пуск и остановка двигателя, что исключает ударные токи (в 5-7 раз превышающие номинальные) и механические перегрузки, значительно продлевая ресурс подшипников, редукторов и самого двигателя. Экономия электроэнергии может достигать 30-50%, особенно в насосных, вентиляторных и компрессорных установках, где нагрузка изменяется, а ПЧ позволяет снижать скорость и, соответственно, потребляемую мощность.
Кроме того, обеспечивается точное поддержание скорости или момента, возможность дистанционного управления и интеграции в автоматизированные системы. Современные ПЧ имеют встроенные защиты от перегрузки по току, перегрева, короткого замыкания, обрыва фазы и пониженного напряжения.
Совместимость преобразователей частоты с типами двигателей
Выбор преобразователя частоты напрямую зависит от типа и характеристик электродвигателя. Неправильный подбор может привести к некорректной работе, перегреву и выходу оборудования из строя.
Асинхронные двигатели с короткозамкнутым ротором
Это самый распространенный тип двигателей в промышленности и автомобильной сфере (например, в компрессорах, вентиляторах охлаждения, насосах ГУР). Для них подходит подавляющее большинство стандартных векторных или скалярных (U/f) ПЧ. При выборе необходимо учитывать номинальный ток двигателя, а не только мощность. Ток преобразователя должен быть равен или превышать ток двигателя. Для тяжелых условий пуска (конвейеры, подъемники) рекомендуется запас по мощности ПЧ в 15-20%.
Синхронные двигатели и двигатели с постоянными магнитами (PMSM)
Эти двигатели отличаются высоким КПД и точностью позиционирования. Для их управления требуются более сложные и дорогие векторные ПЧ с функцией управления без датчика обратной связи (sensorless) или с энкодером. Они способны точно регулировать момент. Такие связки часто используются в современных электромобилях, точных механизмах и сервоприводах.
Специальные двигатели и однофазные моторы
Для управления однофазными двигателями (220В) существуют специальные однофазные ПЧ, которые на выходе дают три фазы для подключения трехфазного двигателя или реже управляют самим однофазным мотором. Также важно помнить о двигателях, работающих в режиме вентиляторной или насосной нагрузки, — для них многие производители предлагают ПЧ с оптимизированными предустановками и кривыми U/f.
Как выбрать преобразователь частоты: практическое руководство
Чтобы приобрести подходящий преобразователь, следуйте четкому алгоритму выбора.
1. Определите параметры двигателя
Снимите данные с шильдика двигателя: номинальное напряжение (220В, 380В, 660В), номинальный ток (в Амперах), номинальная мощность (в кВт), номинальная частота (обычно 50 Гц) и cos φ.
2. Учтите тип нагрузки и режим работы
- Насосы, вентиляторы (квадратичный момент): подойдут ПЧ с скалярным управлением. Требуемый ток ПЧ — 100-110% от тока двигателя.
- Конвейеры, подъемники, станки (постоянный момент): необходим векторный ПЧ без обратной связи. Требуемый ток ПЧ — 120-150% от тока двигателя.
- Краны, лифты, точные механизмы (тяжелый пуск, точное позиционирование): нужен векторный ПЧ с обратной связью по энкодеру. Запас по току — от 150%.
3. Выберите необходимый функционал
Оцените, нужны ли вам: встроенный ПИД-регулятор для поддержания давления/температуры, возможность управления по сети, количество дискретных и аналоговых входов/выходов, дроссель для длинных кабелей, тормозной модуль для быстрой остановки.
4. Проверьте условия эксплуатации
Убедитесь, что выбранная модель рассчитана на температурный диапазон, уровень влажности и запыленности вашего помещения или установки (например, в моторном отсеке спецтехники).
Где купить и заказать преобразователь частоты?
Правильный выбор преобразователя частоты — залог долгой и эффективной работы вашего оборудования. Не стоит экономить на качестве, выбирая непроверенные бренды. В нашем интернет-магазине представлен широкий ассортимент ПЧ от ведущих мировых производителей, адаптированных для российских сетей и условий эксплуатации.
Наши специалисты помогут вам подобрать оптимальную модель, точно соответствующую параметрам вашего двигателя и решаемым задачам. Мы обеспечиваем полную техническую поддержку, гарантию и сервисное обслуживание.
Не откладывайте модернизацию вашего оборудования! Позвоните нашим инженерам по телефону 8 (800) 550-79-59 для бесплатной консультации или напишите на электронную почту zakaz@uesk.org, чтобы заказать преобразователь частоты. Сделайте шаг к энергоэффективности, надежности и точному контролю ваших электроприводов уже сегодня.
