В мире современных тормозных систем дисковые электромагнитные тормоза занимают особое место, сочетая в себе высокую эффективность, надежность и простоту управления. Эти устройства нашли широкое применение не только в промышленном оборудовании, но и в различных сегментах автомобильной и специальной техники. В этой статье мы подробно разберем принцип их работы, конструктивные особенности, основные преимущества и поможем вам сделать правильный выбор.
Принцип работы и конструкция

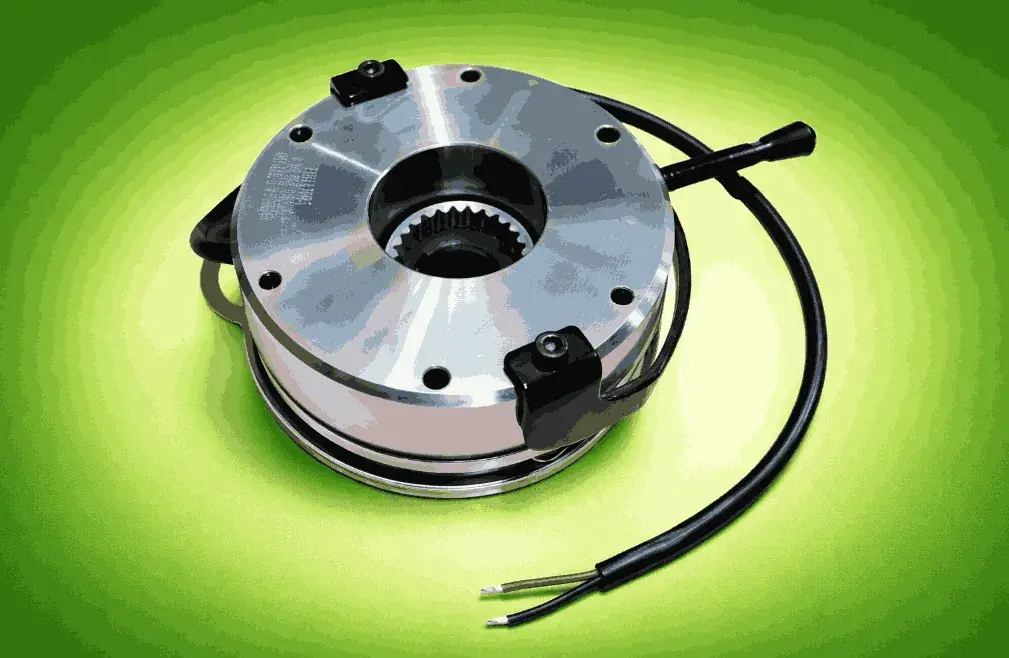

Дисковый электромагнитный тормоз — это устройство, которое создает тормозной момент за счет электромагнитного поля. Его основными компонентами являются:
● Электромагнитная катушка: При подаче напряжения создает магнитное поле.
● Якорь (арматура): Подвижная часть, которая притягивается к корпусу под действием магнитного поля.
● Тормозной диск (ротор): Жестко закреплен на валу механизма. При торможении зажимается между якорем и фрикционными накладками корпуса.
● Фрикционные накладки: Обеспечивают высокий коэффициент трения и износостойкость.
● Корпус с пружинами: В нормально-замкнутых тормозах пружины обеспечивают постоянное прижатие якоря к диску. При подаче тока электромагнит преодолевает усилие пружин и размыкает тормоз.
Принцип работы основан на простом физическом явлении: при подаче управляющего напряжения на катушку возникает магнитный поток, который притягивает якорь. Это приводит к зажатию вращающегося тормозного диска между якорем и стационарной частью корпуса, создавая тормозной момент и останавливая вал. В зависимости от модели, тормоз может быть нормально-замкнутым (тормозит при отключении питания) или нормально-разомкнутым (тормозит при подаче питания).
Ключевые преимущества электромагнитных тормозов
По сравнению с гидравлическими, пневматическими и чисто механическими системами, дисковые электромагнитные тормоза обладают рядом неоспоримых преимуществ:
1️⃣Высокая скорость и точность срабатывания
Отсутствие промежуточных жидкостей или воздуха позволяет системе реагировать практически мгновенно на электрический сигнал. Это критически важно для точного позиционирования в станках, роботах и подъемных механизмах.
2️⃣Простота управления и интеграции
Управление осуществляется простым электрическим сигналом (постоянным или переменным током), что позволяет легко интегрировать тормоз в любую систему автоматики, подключив его к контроллеру, ПЛК или частотному преобразователю.
3️⃣Надежность и долговечность
Конструкция отличается минимальным количеством движущихся частей, подверженных износу. Отсутствие необходимости в регулярной замене тормозной жидкости или обслуживании уплотнений значительно увеличивает ресурс.
4️⃣Компактность и высокая удельная мощность
Современные электромагнитные тормоза способны развивать значительный тормозной момент при относительно небольших габаритах и массе, что позволяет экономить пространство в конструкции машины.
5️⃣Чистота и безопасность
В системе нет масла или других технических жидкостей, которые могли бы протечь и загрязнить окружающую среду или продукцию. Это делает их идеальными для пищевой, фармацевтической и электронной промышленности.
Где дисковый электромагнитный тормоз особенно оправдан
● Приводы с частыми циклами пуск–стоп, реверсом, позиционированием (станки, манипуляторы, упаковочные линии).
● Компактные мотор-редукторы, где важен минимальный габарит тормоза по длине и диаметру.
● Ситуации, где нужен контролируемый, повторяемый тормозной момент и минимальная зависимость от состояния рычагов/пружин.
● Приводы, где важно меньше шума и вибраций (линии в цехах с персоналом, оборудование вблизи рабочих мест).
Как правильно выбрать дисковый электромагнитный тормоз?
Выбор конкретной модели зависит от множества параметров. Ошибка может привести к преждевременному износу или отказу системы. Основные критерии выбора:
- Тормозной момент (Нм): Должен с запасом превышать момент, который необходимо погасить на валу. Рассчитывается исходя из инерции вращающихся масс и требуемого времени остановки.
- Напряжение и тип управления катушкой: Стандартные напряжения — 100В DC или 170В DC. Важно согласовать его с источником питания в системе.
- Диаметр посадочного отверстия и тип шлица: Должны точно соответствовать посадочным размерам вала (шлицевое или гладкое отверстие с ключом).
- Тип исполнения (нормально-замкнутый/разомкнутый): Выбирается исходя из требований безопасности. Для удержания груза при аварийном отключении питания — только нормально-замкнутый.
- Степень защиты (IP): Для работы в условиях пыли, влаги или мойки необходимы тормоза с высоким классом защиты (например, IP65).
- Наличие термореле или датчика износа: Продвинутые модели оснащаются системами защиты от перегрева и индикации состояния фрикционных накладок.
Если вы сомневаетесь в выборе, лучшим решением будет обратиться к нашим специалистам. Они помогут подобрать оптимальную модель под ваши конкретные условия эксплуатации и технические требования.
Обслуживание и основные неисправности
Электромагнитные тормоза требуют минимального, но регулярного обслуживания:
● Визуальная проверка состояния фрикционных накладок (допустимый износ указывается производителем).
● Очистка рабочей поверхности от пыли и загрязнений, особенно после интенсивной работы.
● Проверка воздушного зазора между якорем и корпусом. Слишком большой зазор приводит к снижению тормозного усилия, слишком маленький — к трению и перегреву в расторможенном состоянии.
● Контроль электрических соединений на предмет окисления и надежности контакта.
К типичным неисправностям относятся: износ фрикционных накладок, подгорание или обрыв обмотки катушки, ослабление или поломка возвратных пружин, заедание якоря из-за загрязнения. Большинство этих проблем можно избежать, используя качественные комплектующие и соблюдая регламент обслуживания.
Где купить надежные дисковые электромагнитные тормоза?
Выбор поставщика — это выбор в пользу безопасности и бесперебойной работы вашего оборудования. Наш интернет-магазин предлагает широкий ассортимент дисковых электромагнитных тормозов от проверенных российских и зарубежных производителей. Мы гарантируем:
● Только оригинальную продукцию с полным комплектом документации.
● Техническую консультацию на всех этапах подбора.
● Доступные цены
Не откладывайте решение вопроса безопасности и эффективности вашей техники. Закажите профессиональный подбор тормозной системы уже сегодня! Позвоните нашим инженерам по бесплатному номеру 8-800-550-79-59 или напишите запрос на электронную почту zakaz@uesk.org. Мы поможем вам приобрести именно тот тормоз, который обеспечит долгую и надежную службу вашего механизма.
