Электромагнитный тормоз с выпрямителем

Схема подключения двигателя с тормозом и выпрямителем к сети 380 В

Электромагнитный тормоз для электродвигателя — это ключевой элемент безопасности и точного позиционирования в промышленном приводе. Он фиксирует вал при остановке, удерживает груз в статике и предотвращает самопроизвольное вращение механизма. При этом катушка тормоза питается постоянным током, тогда как большинство промышленных установок работают от трёхфазной сети 380 В переменного тока.

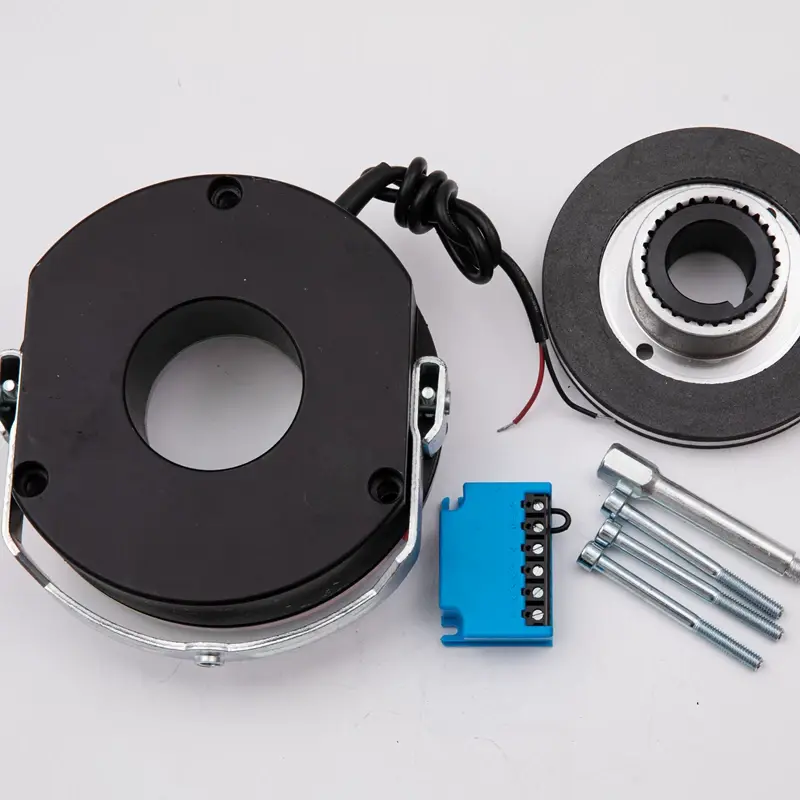

Связь двигателя, тормоза и выпрямителя

Чтобы согласовать эти требования, между сетью и катушкой включают выпрямитель. Правильно подобранная и подключённая связка «электромагнитный тормоз + выпрямитель» обеспечивает быстрое растормаживание, надёжное торможение и долгий срок службы узла.

Принцип работы электромагнитного тормоза

Пружинно-фрикционный тормоз с электромагнитным растормаживанием

Для электродвигателей чаще всего используют пружинные электромагнитные тормоза с нормально-замкнутым состоянием:

В обесточенном состоянии пружины прижимают фрикционный диск к рабочей поверхности — вал заблокирован.
При подаче постоянного напряжения на катушку создаётся магнитное поле, которое притягивает якорь, сжимает пружины и освобождает диск — вал свободно вращается.

Такое решение безопасно по умолчанию: при пропадании питания тормоз автоматически срабатывает и останавливает механизм.

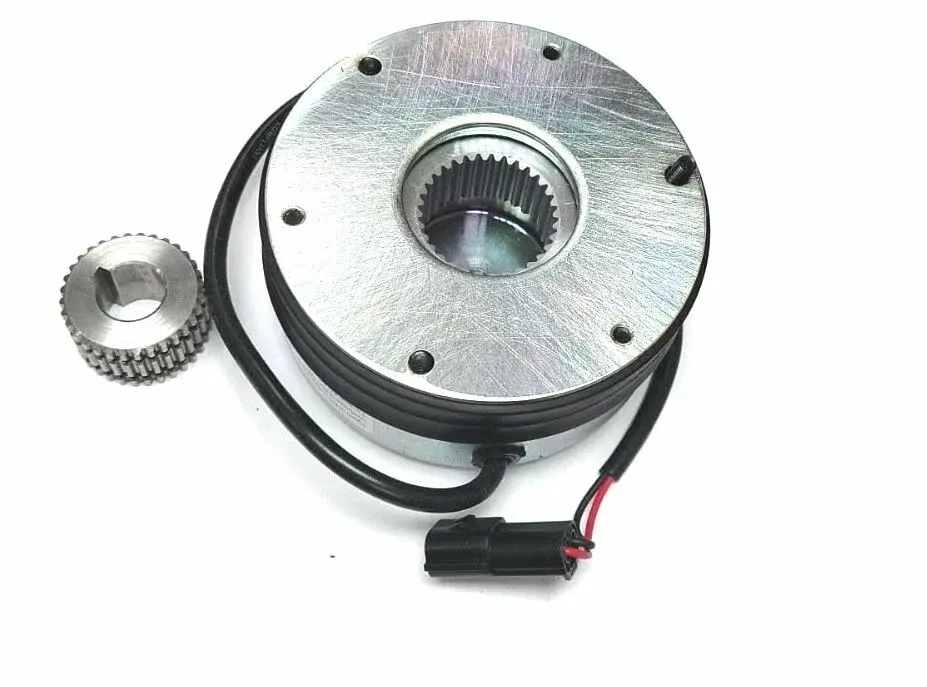

Электромагнитный тормоз в структуре двигателя

Почему катушке нужен постоянный ток?

Катушка электромагнитного тормоза рассчитана на работу от определённого постоянного напряжения (например, 103 В, 170 В или 180 В). Постоянный ток обеспечивает:

стабильную силу притяжения якоря;
предсказуемое время срабатывания и отпускания;
меньший нагрев по сравнению с переменным током при тех же механических характеристиках.

⚠️ Важно: подача переменного напряжения 380 В напрямую на катушку, предназначенную для DC, приведёт к перегреву, пробою изоляции и выходу узла из строя.

Зачем нужен выпрямитель при питании от сети 380 В?

Функция выпрямителя в цепи тормоза

Выпрямитель — это промежуточное звено между трёхфазной сетью и катушкой тормоза. Его задачи:

выпрямить переменное напряжение (AC → DC);
ограничить уровень напряжения и тока до значений, допустимых для катушки;
обеспечить стабильные параметры питания во всём диапазоне рабочих режимов.

Благодаря выпрямителю тормоз корректно растормаживается при включении двигателя и уверенно срабатывает при его отключении.

Основные типы выпрямителей

По конструкции и месту установки выпрямители бывают:

Встроенные — располагаются в клеммной коробке двигателя или на корпусе тормоза. Имеют минимальную длину проводов до катушки, компактны и удобны для поставки «двигатель с тормозом в сборе».
Выносные — монтируются в шкафу управления на DIN-рейку или отдельную панель. Удобны, когда нужно обслуживать несколько тормозов, применять реле времени или дополнительные контакторы.

По схеме выпрямления чаще всего используют:

Полуволновые (однополупериодные) — проще и дешевле, но дают больше пульсаций тока.
Мостовые (полноволновые) — обеспечивают более ровное напряжение и лучшее поведение тормоза при частых срабатываниях.

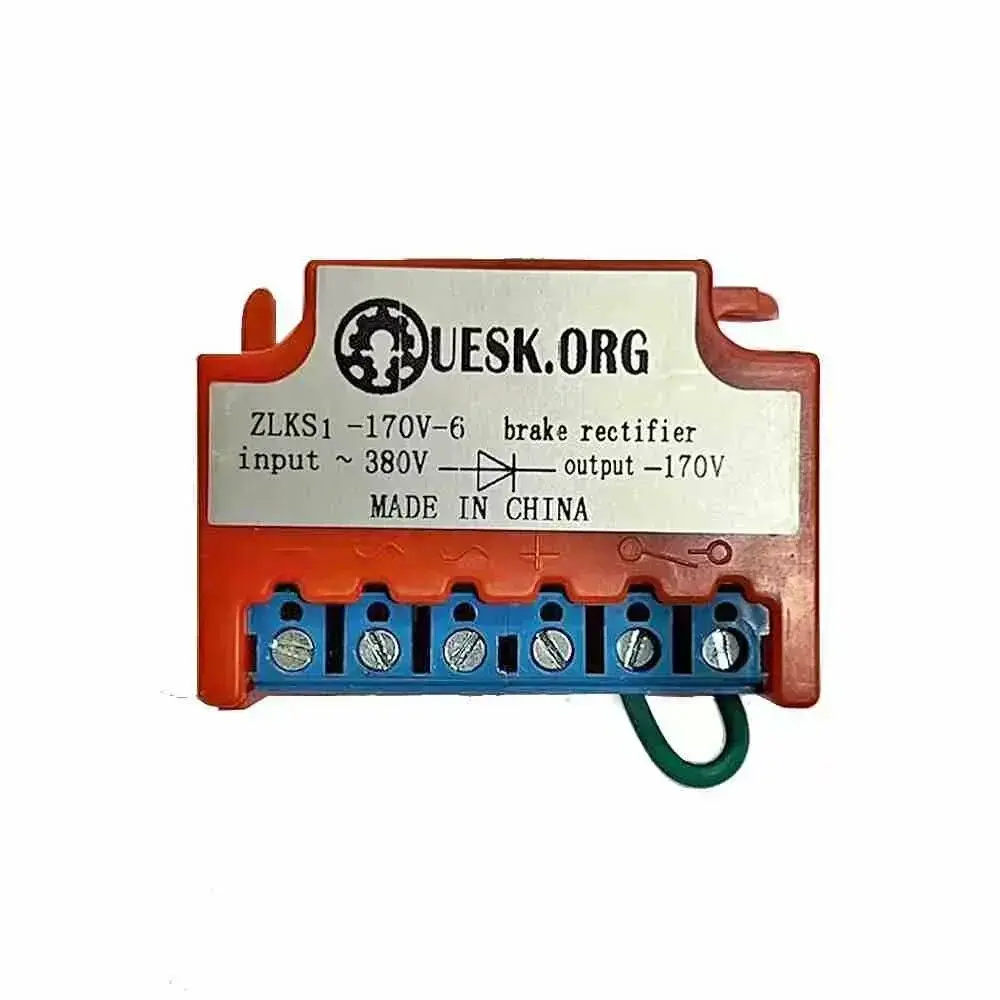

Выпрямительные блоки и электромагнитные тормоза

Ключевые параметры для выбора выпрямителя

1) Напряжения и токи

При подборе выпрямителя важно знать:

номинальное напряжение сети (3×380 В, реальное по месту);
номинальное постоянное напряжение катушки тормоза;
рабочий ток катушки с запасом по нагреву;
режим работы (частоту срабатываний, продолжительность включения).

❌ Нельзя устанавливать выпрямитель, рассчитанный на другое выходное напряжение: избыточное напряжение ускорит деградацию изоляции, а недостаточное приведёт к тому, что тормоз не будет полностью отпускать.

2) Условия эксплуатации и защита

Также имеют значение:

класс защиты корпуса (IP) — особенно для крановой, уличной или запылённой техники;
климатическое исполнение;
необходимость гальванической развязки или встроенных защитных цепей;
тип монтажа (на DIN-рейку, винтовое крепление, плата).

Концепция схемы подключения к сети 380 В

⚠️ ВАЖНО: ниже описан общий принцип. Для реального монтажа используйте только официальные схемы из паспортов вашего электродвигателя, тормоза и выпрямителя, а также проектную документацию объекта.

При типичном подключении:

выпрямитель запитывается от двух фаз трёхфазной сети 380 В (например, L1–L2);
питание на выпрямитель подаётся через контактор или другое коммутационное устройство, которое одновременно включает и выключает электродвигатель;
постоянное напряжение с выхода выпрямителя идёт на катушку тормоза с соблюдением полярности, указанной на клеммах.

Так тормоз растормаживается при включении двигателя и автоматически срабатывает при его отключении.

Совместная или раздельная коммутация двигателя и тормоза

В простейшем варианте: двигатель и тормоз управляются одним контактором. При команде «Пуск» одновременно включаются силовые контакты двигателя и питание выпрямителя. При команде «Стоп» питание снимается с обоих.
В более сложных схемах (крановые механизмы, частотное регулирование, тяжёлые пуски) применяются раздельные контакторы, реле времени для задержки растормаживания и логика аварийных режимов.

Типовые варианты подключения электромагнитного тормоза с выпрямителем

Подключение с отключением цепи по переменному току

В этом варианте выпрямитель включён после контактора и обесточивается одновременно с двигателем. Разрыв осуществляется по переменной стороне (вход 380 В).

✅ Плюсы: простая реализация на стандартных контакторах, меньшая нагрузка на контакты.
⚠️ Особенности: время отпускания тормоза зависит от разрядки ёмкостей и индуктивности катушки.

Подключение с отключением цепи по постоянному току

Здесь выпрямитель постоянно находится под напряжением сети 380 В, а коммутация происходит в цепи постоянного тока между выпрямителем и катушкой.

✅ Плюсы: более точное управление временем срабатывания/отпускания, иногда — более быстрый отклик.
❌ Минусы: высокие требования к контактам (DC-дуга) и необходимость использовать контакторы/реле, рассчитанные на коммутацию постоянного тока.

Безопасность и типичные ошибки при подключении

Частые ошибки

Подключение катушки напрямую к 380 В — самая опасная ошибка. Катушка рассчитана на постоянное напряжение меньшего уровня, а получает переменный ток 380 В → быстрый перегрев, пробой изоляции и риск возгорания.
Неверное напряжение выпрямителя — например, катушка на 103 В DC, а выпрямитель выдаёт 180 В DC. Тормоз первое время «держит лучше обычного», но затем быстро выходит из строя. При слишком низком напряжении диск не полностью отпускает, что ведёт к износу накладок.
Отсутствие коммутации или защиты — выпрямитель подключают напрямую к шинам без предохранителей или в обход контактора двигателя. В результате тормоз не реагирует на команды или остаётся под напряжением в неожиданных режимах.

Общие правила безопасности

Перед любыми работами обесточьте установку и зафиксируйте выключатель.
Используйте кабели и сечения, соответствующие току катушки и требованиям по механической защите.
Ведите DC-цепи тормоза отдельным жгутом, чтобы избежать наводок и путаницы.
После сборки проведите несколько пробных пусков и остановок, контролируя время реакции тормоза, температуру и шум.

Практическая проверка и обслуживание

Как проверить выпрямитель и катушку?

Для базовой диагностики достаточно мультиметра:

Измерьте напряжение сети на входе выпрямителя (между фазами).
Измерьте постоянное напряжение на выходе выпрямителя, идущее к катушке.
Сравните значения с паспортными — отклонения укажут на состояние узла.
Измерьте сопротивление катушки в обесточенном состоянии: слишком малое значение говорит о межвитковом замыкании, слишком большое — о повреждении обмотки.

Регулярное обслуживание

Рекомендуется периодически:

очищать тормоз и выпрямитель от пыли и грязи;
осматривать контакты клемм на предмет подгорания и ослабления винтов;
контролировать износ фрикционных накладок и зазор;
проверять, нет ли посторонних шумов или вибраций при срабатывании.

Как выбрать электромагнитный тормоз с выпрямителем под ваш электродвигатель

Алгоритм подбора

Определите тип привода: подъём, передвижение, конвейер, подача, позиционирование.
Уточните мощность и обороты двигателя, массу и инерцию нагрузки.
Рассчитайте или возьмите из рекомендаций требуемый тормозной момент.
Выберите серию тормозов, подходящую по моменту, габаритам и типу монтажа.
Подберите катушку по напряжению и режиму работы (частота срабатываний).
К катушке выберите выпрямитель, соответствующий её параметрам и сети 380 В.
Убедитесь, что в паспорте есть официальная схема подключения, которая впишется в вашу систему управления.
