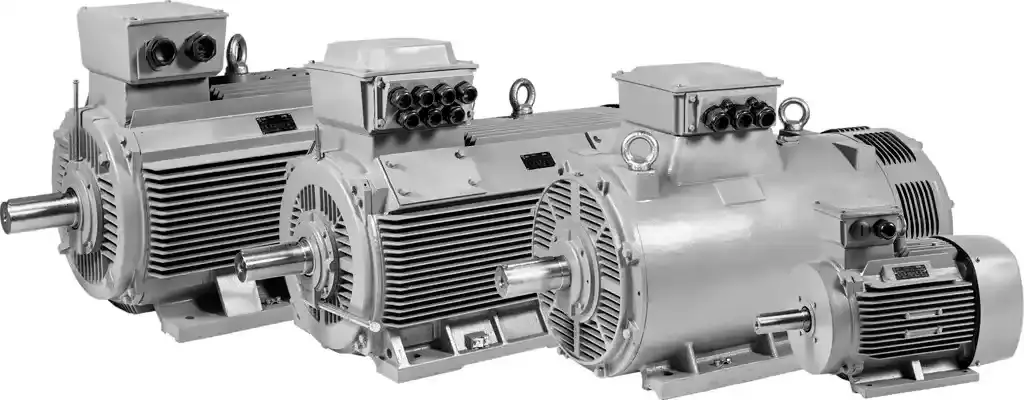

Почему электродвигатель шумит?
Шум работающего асинхронного электродвигателя — один из первых признаков, указывающих на возможные неисправности. Понимание природы шумов поможет продлить срок службы оборудования и избежать дорогостоящего ремонта. В этой статье мы подробно разберем, какие шумы могут возникать при работе асинхронного двигателя, как отличить нормальную работу от аварийной ситуации и что делать, если вы услышали подозрительные звуки.
Основные виды шумов и их источники
Все шумы асинхронного двигателя можно разделить на три большие группы: электромагнитные, механические и аэродинамические. Каждая группа имеет свои характерные признаки и причины возникновения.
1) Электромагнитный шум
Электромагнитный шум возникает из-за взаимодействия магнитных полей статора и ротора. В исправном двигателе он едва слышен и напоминает равномерное низкочастотное гудение. Основные причины усиления электромагнитного шума:
- Перекос фаз питающего напряжения — если напряжение на обмотках статора несимметрично, магнитное поле становится пульсирующим, вызывая вибрации частотой 100 Гц (для сети 50 Гц).
- Обрыв стержней короткозамкнутого ротора — двигатель начинает гудеть с металлическим оттенком, особенно под нагрузкой.
- Износ изоляции обмоток — межвитковые замыкания создают дисбаланс магнитного потока.
- Плохой контакт в клеммной коробке — искрение и нагрев контактов вызывают характерный треск.
2) Механический шум
Механические шумы обычно имеют более разнообразный спектр: от скрежета до стука. Основные источники:
- Износ подшипников — самый распространенный дефект. Проявляется как хруст, скрежет или равномерный гул, меняющийся при вращении ротора вручную.
- Дисбаланс ротора — вызывает вибрации корпуса и низкочастотный гул, усиливающийся при повышении оборотов.
- Износ втулок или сепаратора подшипника — появляется металлический стук, особенно при пуске и остановке.
- Ослабление крепления двигателя — дребезжание и стук корпуса о раму.
3) Аэродинамический шум
Аэродинамический шум создается вентилятором охлаждения и движением воздуха через каналы статора. В норме он напоминает ровный шелест. Усиление аэродинамического шума может быть связано с:
- Загрязнением крыльчатки вентилятора — пыль и грязь нарушают баланс лопастей.
- Деформацией лопастей — после удара или перегрева.
- Засорением вентиляционных каналов — двигатель начинает гудеть громче из-за ухудшения отвода тепла.
Диагностика шума асинхронного двигателя
Точно определить причину шума можно только последовательно — от простого к сложному. Диагностика начинается ещё до включения двигателя: внешний осмотр позволяет сразу исключить очевидные неисправности. Осмотрите корпус на наличие трещин и механических повреждений, проверьте клеммную коробку — следы перегрева или окисления контактов сразу укажут на проблемы в электрической части. Убедитесь, что в зоне вращения ротора нет посторонних предметов, а вентиляционные решётки не забиты пылью и грязью.
После визуального контроля двигатель запускают вхолостую и прислушиваются к характеру звука. Затем подключают рабочую нагрузку и сравнивают результат. Этот простой приём позволяет сразу разделить неисправности на два класса: если шум нарастает вместе с нагрузкой — источник проблемы в электрической части, в обмотках или роторе. Если же интенсивность звука не меняется при изменении нагрузки — причина механическая: износ подшипников или дисбаланс ротора.
Когда источник шума не удаётся определить на слух, на помощь приходит механический стетоскоп — или, за его отсутствием, обычная длинная отвёртка. Приложив рукоятку к подшипниковым щитам и корпусу статора поочерёдно, можно локализовать проблемный узел с точностью до нескольких миллиметров: звук в инструменте резко усилится именно над источником вибрации.
Для количественной оценки состояния двигателя используют виброметр. Нормальная виброскорость исправного асинхронного двигателя не превышает 4,5 мм/с — превышение этого значения однозначно указывает на дисбаланс, изношенные подшипники или ослабленные крепёжные соединения, даже если визуально двигатель выглядит нормально.
Завершает диагностику электрическая проверка обмоток. Сопротивление изоляции измеряется мегомметром: для двигателей с рабочим напряжением до 1000 В норма составляет не менее 0,5 МОм. Дополнительно измеряют токи во всех трёх фазах — расхождение более 10% между фазами свидетельствует о несимметрии питающей сети или межвитковом замыкании в обмотке, которое без вмешательства быстро приводит к полному выходу двигателя из строя.
Конкретные типы шумов и их расшифровка
Опытные специалисты могут определить неисправность на слух. Ниже приведена таблица соответствия звуков и возможных дефектов.
Гул с металлическим оттенком
Гул с металлическим оттенком сигнализирует о проблемах в электрической части. Чаще всего причина — обрыв стержней беличьей клетки ротора: гул нарастает под нагрузкой, двигатель заметно теряет мощность. Если гул сопровождается неравномерным прогревом корпуса — высока вероятность короткого замыкания в обмотках статора или пульсаций магнитного потока из-за несимметрии питающей сети.
Свист или визг
Свист и визг — признаки проблем с подшипниками или вентилятором. Высокочастотный свист после длительной работы на высоких оборотах указывает на недостаток смазки. Если свист переходит в скрежет при снижении оборотов и остановке — разрушается сепаратор подшипника. Периодический свист, усиливающийся на определённых оборотах, нередко вызван задеванием лопастей вентилятора за деформированную защитную решётку.
Стук или щелчки
Ритмичный стук или щелчки — один из наиболее опасных признаков. Стук, синхронизированный с частотой вращения ротора, говорит о разрушении сепаратора подшипника. Если стук появляется при реверсе или резком изменении нагрузки — ослабла посадка ротора на валу. Посторонний предмет в воздушном зазоре между статором и ротором также даёт характерный ритмичный металлический удар — в этом случае двигатель необходимо немедленно отключить.
Дребезжание
Дребезжание обычно имеет механическую природу и связано с креплением, а не с самим двигателем. Ослабленные болты подшипниковых щитов или изношенное шпоночное соединение вала с муфтой дают характерный «рассыпающийся» звук. Если дребезжание ритмично совпадает с частотой питающей сети (50 Гц) — корпус двигателя входит в резонанс: необходимо проверить точки крепления к раме и добавить виброгасящие прокладки.
Как устранить шум асинхронного электродвигателя
Методы устранения зависят от выявленной причины. Рассмотрим основные варианты ремонта.
1) Замена подшипников
Если диагностика показала износ подшипников, их необходимо заменить. Процесс включает:
- Снятие подшипниковых щитов.
- Извлечение старого подшипника съемником.
- Очистку посадочного места.
- Установку нового подшипника (нагрев в масле до 80-100°C).
- Заполнение смазкой (примерно 1/3 внутреннего объема).
Рекомендуется использовать подшипники класса точности не ниже P6 (по ISO).
2) Балансировка ротора
Для устранения дисбаланса ротор снимают и устанавливают на балансировочный станок. Дисбаланс устраняется сверлением отверстий или установкой грузиков. Допустимый остаточный дисбаланс — не более 2.5 г·мм/кг массы ротора.
3) Ремонт обмоток
При межвитковых замыканиях или обрывах требуется перемотка статора. Это сложная процедура, требующая специального оборудования. В домашних условиях можно только прозвонить обмотки и убедиться в целостности.
4) Устранение аэродинамического шума
Для снижения шума вентилятора:
- Очистите крыльчатку от грязи.
- Проверьте баланс лопастей (допустимый дисбаланс — 5 г·мм).
- Установите более качественный вентилятор с аэродинамическим профилем.
Профилактика шумов асинхронного двигателя
Лучший способ борьбы с шумом — его предотвращение. Регулярное обслуживание увеличивает ресурс двигателя в 2-3 раза.
План регулярного обслуживания
- Ежемесячно: визуальный осмотр, проверка креплений, очистка вентиляционных решеток.
- Ежеквартально: измерение сопротивления изоляции, проверка токов фаз, смазка подшипников (если предусмотрена конструкцией).
- Ежегодно: замена смазки в подшипниках, балансировка ротора (при необходимости), ревизия контактов.
Когда необходимо обратиться к специалисту
Некоторые неисправности требуют профессионального оборудования и навыков. Обратитесь в сервисный центр, если:
- Шум сопровождается дымом или запахом гари.
- Двигатель самопроизвольно отключается.
- Вибрация превышает 10 мм/с.
- Сопротивление изоляции менее 0.1 МОм.
Шум асинхронного электродвигатель — важный диагностический признак
Умение различать электромагнитный, механический и аэродинамический шумы позволяет точно определить неисправность и устранить ее на ранней стадии. Регулярное обслуживание, своевременная замена подшипников и контроль электрических параметров продлят срок службы двигателя в 2-3 раза.
Помните: игнорирование гула или стука может привести к заклиниванию ротора, выходу из строя обмоток и дорогостоящему ремонту. Если вы сомневаетесь в своих силах — доверьте диагностику профессионалам.
