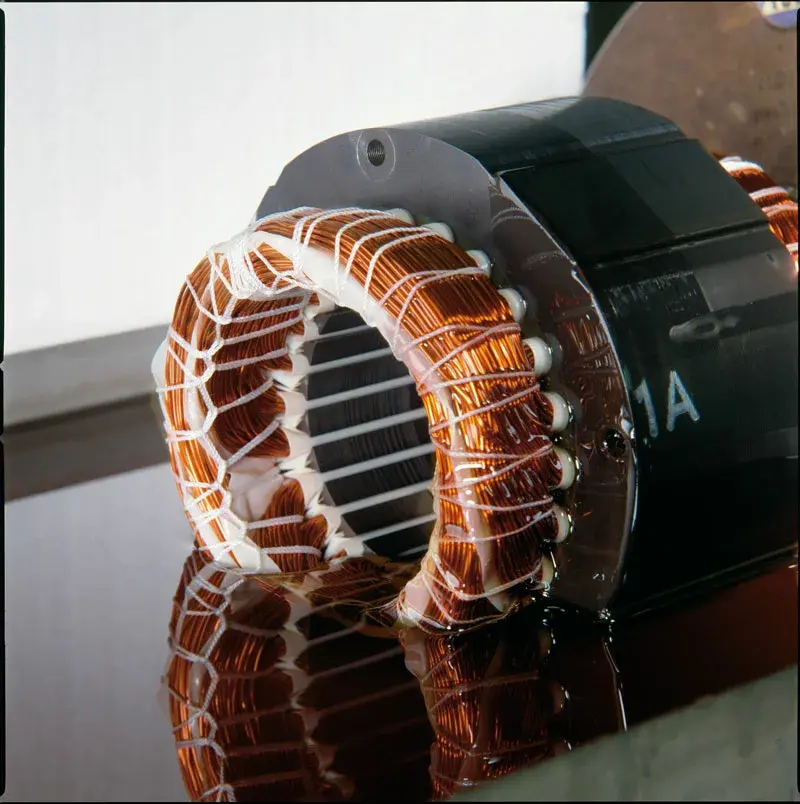

Изоляция обмоток асинхронных электродвигателей: классы нагреваемости

Почему изоляция — важная часть конструкции электродвигателя

Асинхронный электродвигатель — это основа современной промышленности, сельского хозяйства, ЖКХ и бытовой техники. От его надежности зависят бесперебойная работа конвейеров, насосов, вентиляторов, станков и многих других механизмов. Но даже самый качественный двигатель может выйти из строя, если его обмотка перегреется. Именно изоляция обмоток является самым уязвимым местом, определяющим ресурс работы агрегата. В этой статье мы подробно разберем, что такое классы нагреваемости изоляции, как они влияют на долговечность двигателя, и как правильно выбрать оборудование для ваших задач.

По статистике, около 70% отказов асинхронных двигателей происходит из-за повреждения изоляции обмоток. Причина — перегрев, вызванный неправильным выбором класса изоляции, перегрузками, плохим охлаждением или скачками напряжения. Поэтому понимание классификации нагреваемости — это не просто теория, а практическая необходимость для каждого инженера, механика и руководителя производства.

Что такое класс нагреваемости изоляции?

Класс нагреваемости (или класс изоляции) — это максимально допустимая температура нагрева обмотки, при которой изоляция сохраняет свои диэлектрические и механические свойства в течение всего расчетного срока службы (обычно 20 000 часов). Другими словами, это температурный предел, выше которого изоляционные материалы начинают быстро стареть, терять прочность и в конечном итоге разрушаться, вызывая короткое замыкание.

Классификация была разработана Международной электротехнической комиссией (МЭК) и стандартизирована в ГОСТ 8865-93 (аналог IEC 60085). Каждый класс обозначается буквой латинского алфавита, а в скобках указывается предельная температура в градусах Цельсия.

Основные классы нагреваемости по ГОСТ 8865-93

Вот полная таблица классов, которые встречаются в современной практике:

В асинхронных электродвигателях общего назначения чаще всего используются классы B, F и H. Класс B (130°C) — это стандарт для двигателей серии АИР с низкой ценой. Класс F (155°C) — самый популярный для большинства промышленных применений, так как обеспечивает хороший запас по нагреву. Класс H (180°C) применяется в специальных двигателях для горячих цехов, металлургии, а также в крановых и лифтовых агрегатах.

Влияние температуры на срок службы изоляции

Закон термического старения изоляции был сформулирован еще в 1930-х годах. Он гласит: при превышении допустимой температуры на каждые 8-10°C срок службы изоляции сокращается в два раза. Это эмпирическое правило лежит в основе всех расчетов надежности двигателей.

Например, если двигатель с классом изоляции B (130°C) работает при температуре обмотки 140°C, то его ресурс сократится с 20 000 часов до 10 000 часов. При 150°C — до 5 000 часов, а при 160°C — всего до 2 500 часов. Это катастрофическое падение. Именно поэтому так важно правильно подобрать класс нагреваемости под реальные условия эксплуатации.

Почему возникает перегрев?

Перегрев обмоток может быть вызван несколькими факторами:

• Длительная работа с перегрузкой (момент на валу выше номинального).
• Повышенное напряжение питания (более 10% от номинального).
• Несимметрия фаз (перекос напряжений).
• Плохая вентиляция (загрязнение вентиляционных каналов, отсутствие обдува).
• Высокая температура окружающей среды (более 40°C).
• Частые пуски и реверсы, вызывающие дополнительные потери.

Все эти факторы приводят к тому, что фактическая температура обмотки превышает допустимую, что ускоряет старение изоляции. Поэтому при выборе двигателя необходимо учитывать не только номинальную мощность, но и условия эксплуатации.

Классы нагреваемости в маркировке двигателей

На шильдике (паспортной табличке) каждого асинхронного двигателя указывается класс нагреваемости изоляции. Обычно это обозначается как «Ins. class F» или «Кл. изоляции F». Эта информация критически важна для правильной эксплуатации.

Например, двигатель АИР100L2 с классом изоляции F имеет допустимый нагрев обмотки до 155°C, но при этом номинальная температура обмотки при работе обычно не превышает 120-130°C. Запас в 25-35°C позволяет двигателю выдерживать кратковременные перегрузки без существенного сокращения ресурса.

Какой класс изоляции выбрать?

Выбор класса нагреваемости зависит от конкретных задач. Вот рекомендации:

• Для стандартных условий (температура окружающей среды до 40°C, без перегрузок) подходит класс B — это самый экономичный вариант.
• Для ответственных механизмов, где возможны перегрузки или повышенная температура среды, выбирайте класс F — это оптимальный баланс цены и надежности.
• Для горячих цехов (металлургия, стекольная промышленность), а также для двигателей с частотным регулированием, где нагрев выше, используйте класс H.

Не стоит экономить на классе изоляции, если двигатель будет работать в тяжелых условиях. Лучше один раз приобрести более надежный агрегат, чем потом тратить деньги на дорогостоящий ремонт или замену.

Современные изоляционные материалы

Технологии не стоят на месте. Современные изоляционные материалы позволяют создавать двигатели с более высокими классами нагреваемости при тех же габаритах. Рассмотрим основные типы материалов, используемых в обмотках.

1. Эмалированные провода

Для обмоток асинхронных двигателей используется медный или алюминиевый обмоточный провод, покрытый эмалевой изоляцией. Эмали бывают:

• Полиуретановые (класс B, E) — для бытовой техники.
• Полиэфирные (класс F) — для большинства промышленных двигателей.
• Полиимидные (класс H, C) — для специальных применений.

Толщина эмалевого покрытия составляет всего несколько микрон, но она обеспечивает высокую электрическую прочность.

2. Пазовая изоляция

Для изоляции обмоток от сердечника статора используются пазовые коробочки из электрокартона, пленки или стеклоткани. В двигателях класса F применяются комбинированные материалы, например, пленка полиэтилентерефталатная со стеклотканью.

3. Пропиточные лаки

После намотки обмотки пропитываются специальными лаками, которые заполняют поры и микротрещины, увеличивая теплопроводность и влагостойкость. Для класса F используются эпоксидные и полиэфирные лаки, для класса H — кремнийорганические.

Как температура влияет на другие характеристики двигателя

Помимо срока службы изоляции, температура обмотки влияет на другие параметры двигателя:

• КПД — при повышении температуры растут электрические потери в меди, что снижает КПД.
• Коэффициент мощности (cos φ) — также немного снижается.
• Пусковой момент — при перегреве может снижаться из-за увеличения сопротивления обмоток.

Поэтому поддержание оптимальной температуры — это не только вопрос долговечности, но и энергоэффективности.

Практические советы по эксплуатации

Чтобы продлить срок службы двигателя и избежать выхода из строя изоляции, следуйте этим рекомендациям:

1. Регулярно проверяйте температуру корпуса двигателя с помощью термометра или тепловизора. Если температура превышает 80-90°C для класса F, это повод для беспокойства.
2. Следите за чистотой вентиляционных каналов. Пыль и грязь ухудшают охлаждение.
3. Контролируйте напряжение питания. Допустимое отклонение — не более ±10%.
4. Избегайте длительной работы с перегрузкой. Если двигатель часто срабатывает по тепловой защите, значит, мощность выбрана недостаточно.
5. Проводите периодическое измерение сопротивления изоляции мегаомметром. Сопротивление должно быть не менее 0,5 МОм при рабочей температуре.

Когда требуется ремонт или замена?

Если двигатель начал перегреваться, гудеть, искрить, или срабатывает защита, это может указывать на повреждение изоляции. В этом случае необходимо провести диагностику. Если изоляция еще не разрушена, можно выполнить перемотку с заменой проводов. Если же обмотка сгорела, потребуется полная замена двигателя.

В любом случае, проще и дешевле заранее купить двигатель с правильным классом изоляции, чем потом ремонтировать его или покупать новый.
