Почему выбор крепления важен для асинхронного двигателя
Асинхронные двигатели — основа большинства промышленных приводов в России: от насосных станций ЖКХ до конвейеров на заводах. Однако даже самый надежный электродвигатель не будет работать корректно, если его монтажное крепление подобрано неправильно. Крепления серий 2081 и 3081 — два популярных стандарта, которые часто встречаются в каталогах и на складах.
Многие покупатели задаются вопросом:
"Почему монтажное крепление 2081 лучше 3081?"
В этой статье мы разберем конструктивные отличия, эксплуатационные преимущества, экономическую выгоду и сферы применения, чтобы вы могли сделать осознанный выбор. 😊
Что означает монтажное исполнение двигателя
Монтажное исполнение — это совокупность конструктивных признаков, которые определяют способ фиксации электрической машины на оборудовании, расположение крепёжных элементов, положение вала и количество его рабочих концов. Для маркировки обычно используется индекс IM и цифровое обозначение из четырёх знаков.

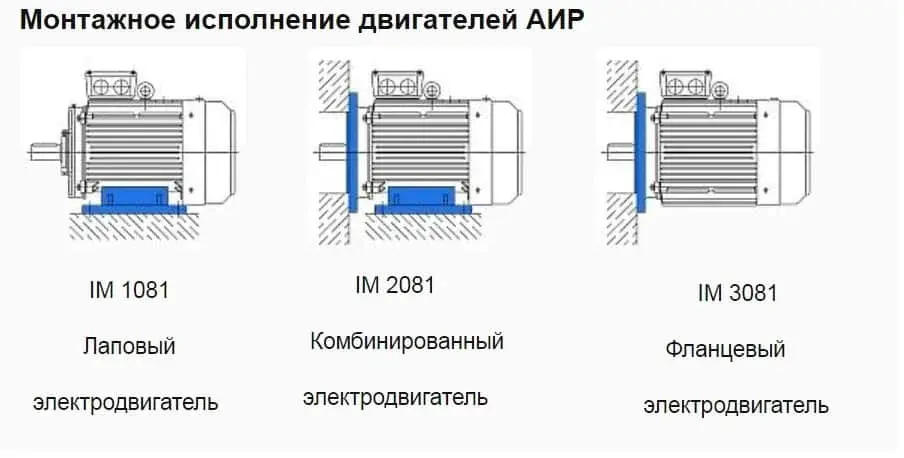

Например, в обозначении IM 2081 и IM 3081:
IM означает International Mounting — международное обозначение конструктивного и монтажного исполнения;
первая цифра определяет базовую конструкцию: наличие лап, фланца либо их сочетания;
последующие цифры уточняют способ установки и пространственное положение;
последняя цифра 1 обычно указывает на один цилиндрический конец вала.
Монтажное исполнение нельзя считать второстепенным параметром. Даже двигатель с полностью подходящими электрическими характеристиками не удастся установить без переделки оборудования, если неверно выбраны тип фланца, расположение лап или монтажная длина.
Электродвигатель IM 2081: лапы и фланец
Исполнение IM 2081 — это комбинированное крепление электродвигателя, при котором корпус оснащён опорными лапами, а на подшипниковом щите расположен присоединительный фланец. Такой вариант также известен как B35. Двигатель может фиксироваться на основании за лапы, присоединяться через фланец или использовать оба узла крепления при условии, что конструкция механизма это допускает.
Монтажное крепление рассчитанно на двигатели с высотой оси вращения 80–132 мм. Оно отличается усиленной конструкцией и часто используется для двигателей серии АИР, 5АИ, АДМ. Крепление 2081 обеспечивает жесткую фиксацию корпуса, снижает вибрацию и позволяет устанавливать двигатель на раму, плиту или кронштейн без дополнительных переходных элементов.
Главное преимущество IM 2081 — универсальность. Если в дальнейшем меняется компоновка линии, насосной станции или приводного механизма, двигатель с лапами и фланцем часто можно адаптировать к новой схеме без покупки другой электрической машины.
Конструктивные особенности IM 2081
Асинхронный двигатель IM 2081 имеет следующие характерные элементы:
опорные лапы в нижней части корпуса;
большой фланец на подшипниковом щите;
один рабочий цилиндрический конец вала;
возможность монтажа в разных пространственных положениях в пределах требований изготовителя;
увеличенную конструктивную универсальность по сравнению с исполнениями только на лапах или только на фланце;
возможность применения в агрегатах, где важны и опора на раму, и точное центрирование через фланец.
На практике IM 2081 часто выбирают при замене старого двигателя, когда исходный агрегат имеет нестандартную компоновку, а техническая документация неполная. Наличие лап и фланца расширяет варианты установки и снижает риск того, что после поставки потребуется срочно искать другой двигатель.
Где применяются двигатели IM 2081
Комбинированное исполнение востребовано в промышленности, коммунальном хозяйстве, производственных цехах, ремонтных службах и на объектах с разнородным парком оборудования.
Электродвигатель IM 2081 подходит для:
насосных агрегатов и насосных станций;
приводов редукторов;
конвейерного оборудования;
дробилок, смесителей и мешалок;
вентиляционных систем;
деревообрабатывающих и металлообрабатывающих станков;
компрессорного оборудования;
упаковочных, пищевых и технологических линий;
модернизации существующих приводов.
При использовании двигателя с муфтой, шкивом или цепной передачей лапы позволяют надёжно закрепить машину на раме либо салазках. Фланец при этом может быть резервом для последующей реконструкции агрегата или дополнительным конструктивным элементом для конкретного типа оборудования.
Преимущества исполнения 2081
Ключевые причины выбрать двигатель IM 2081:
Универсальный монтаж: двигатель можно использовать в схемах с лапами, фланцем либо комбинированной фиксацией
Удобство при замене старого оборудования
Большая гибкость при проектировании новых приводов
Возможность применения на разных типах промышленного оборудования
Упрощение складского запаса: один двигатель закрывает больше монтажных задач
Удобство при модернизации станков и технологических линий
Хорошая совместимость с насосами, редукторами и приводными механизмами
Электродвигатель IM 3081: фланцевое крепление
Монтажное исполнение IM 3081 — это фланцевый асинхронный электродвигатель без опорных лап. Международное обозначение такого исполнения — B5. Фиксация двигателя выполняется через большой присоединительный фланец, который соединяется с ответной частью насоса, редуктора или другого механизма.reductors+2
Фланец обеспечивает точное позиционирование двигателя относительно приводимого оборудования. Это особенно важно при прямом соединении валов, использовании полумуфт, жёсткой компоновке насосного агрегата или установке на редуктор.
Особенности крепления IM 3081
Корпус двигателя IM 3081 не имеет лап. Основной крепёжный узел расположен со стороны вала: это фланец с центрирующим буртом и отверстиями под болтовое соединение. Двигатель устанавливается торцевой частью к механизму и закрепляется болтами.
При подборе двигателя IM 3081 необходимо проверить:
наружный диаметр фланца;
диаметр центрирующего бурта;
количество и расположение крепёжных отверстий;
диаметр отверстий либо резьбу;
тип фланца — большой B5, а не малый B14;
высоту оси вращения;
диаметр и длину вала;
мощность и частоту вращения;
допустимую радиальную и осевую нагрузку на вал;
необходимость усиленных или радиально-упорных подшипников.
Где используется IM 3081
Фланцевый двигатель IM 3081 рационально выбирать, когда конструкция оборудования уже предусматривает посадочное место под большой фланец и не требует опоры корпуса на раму.
Наиболее типичные области применения:
центробежные, консольные и моноблочные насосы;
редукторы с фланцевым входным соединением;
мотор-редукторы и приводные узлы;
вентиляторные агрегаты;
компрессоры;
мешалки и перемешивающее оборудование;
технологические установки с компактной компоновкой;
специализированные промышленные машины;
оборудование, где требуется точное соосное размещение двигателя и рабочего органа.
Фланцевое исполнение IM 3081 широко применяется в приводах насосного и редукторного оборудования, поскольку оно позволяет создать компактный узел с прямым соединением двигателя и механизма
Когда выбирать IM 2081
Исполнение IM 2081 стоит выбрать в следующих ситуациях:
Старый двигатель имел маркировку IM 2081 или B35
Оборудование допускает установку на лапы и через фланец
Необходим универсальный двигатель для ремонтного склада
Планируется возможная модернизация приводного узла
Нет полной уверенности в окончательной схеме установки
Двигатель будет использоваться на нескольких типах оборудования
Требуется установка на раму, салазки или станину
Нужно иметь фланец для соединения с отдельными механизмами
Например, на производстве есть конвейер, который сейчас использует ременную передачу и двигатель на раме. Через год привод может быть заменён на мотор-редуктор или агрегат с фланцевой посадкой. В такой ситуации двигатель IM 2081 даёт больше свободы, поскольку имеет и лапы, и фланец.
Заказать асинхронный двигатель IM 2081 или IM 3081
Компания УЭСК-Технологии помогает подобрать асинхронные электродвигатели с исполнением IM 2081 / B35 и IM 3081 / B5 для насосов, редукторов, вентиляционных систем, станочного оборудования, конвейеров и технологических линий. ✅
Чтобы быстро подобрать подходящий вариант, отправьте в заявке:
фото шильдика старого двигателя;
мощность и частоту вращения;
нужное напряжение питания;
требуемое исполнение: IM 2081 либо IM 3081;
фотографии фланца, лап и места установки;
размеры вала и фланца;
информацию о приводимом механизме;
количество двигателей и желаемые сроки поставки.
Вы можете приобрести электродвигатель IM 2081 или IM 3081, получить консультацию по размерам и оформить заказ по телефону 8 800 550-79-59. Также можно заказать электродвигатель по электронной почте: zakaz@uesk.org.
