Режимы работы электродвигателей: полный обзор и особенности эксплуатации
При выборе электродвигателя важно учитывать множество параметров: номинальную мощность, частоту вращения, способ крепления, габариты, климатическое исполнение, степень защиты и другие. Однако одним из ключевых факторов является номинальный режим работы электродвигателя, который определяет продолжительность и интенсивность его эксплуатации.
В этой статье мы подробно разберем все режимы работы электродвигателей, их особенности, сферы применения и важность правильного выбора для долговечной и эффективной работы оборудования.
✅ Почему важно учитывать режим работы электродвигателя?
Электродвигатели используются в самых разных условиях: от непрерывной работы в промышленных установках до кратковременных циклов в системах автоматики. Неправильный выбор режима может привести к:
Перегреву обмоток и преждевременному выходу из строя.
Снижению КПД и увеличению энергопотребления.
Механическому износу подшипников и других компонентов.
Невозможности выполнения задач из-за несоответствия нагрузочным характеристикам.
Чтобы избежать этих проблем, международные стандарты (IEC, ГОСТ) классифицируют режимы работы электродвигателей, обозначая их маркировкой S1–S9. Рассмотрим каждый из них подробно.

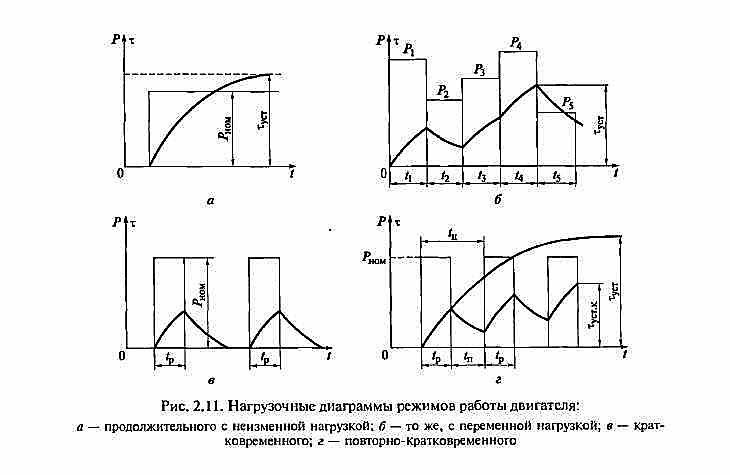

✅ Основные режимы работы электродвигателей
📌 Режим S1 – Продолжительный
📍 Характеристика:
Двигатель работает непрерывно под постоянной нагрузкой.
Нагрев достигает установившейся температуры.
Относительная продолжительность включения (ПВ) – 100%.
📍 Применение:
Насосы, вентиляторы, компрессоры.
Конвейерные линии, промышленные станки.
📍 Преимущества:
Оптимален для оборудования с длительным циклом работы.
Высокий КПД и стабильность параметров.
📌 Режим S2 – Кратковременный
📍 Характеристика:
Работа длится 10, 30, 60 или 90 минут, после чего следует полная остановка.
Двигатель не успевает достичь максимального нагрева.
Охлаждение происходит до температуры окружающей среды.
📍 Применение:
Запорная арматура (клапаны, задвижки).
Аварийные системы, вспомогательные механизмы.
📍 Особенности:
Не предназначен для длительной работы.
Требует точного контроля времени включения.
📌 Режим S3 – Повторно-кратковременный
📍 Характеристика:
Циклы работы чередуются с паузами.
Нагрев не достигает максимума, но двигатель не остывает полностью.
ПВ (продолжительность включения) – 15%, 25%, 40%, 60%.
📍 Применение:
Лифты, эскалаторы, краны
Подъемные механизмы, автоматизированные линии.
📍 Преимущества:
Оптимизирован для периодической работы.
Уменьшенный износ по сравнению с S2.
📌 Режим S4 – Повторно-кратковременный с частыми пусками
📍 Характеристика:
Частые пуски и остановки.
Влияние пусковых токов на нагрев.
ПВ – 40%.
📍 Применение:
Прессы, штамповочные машины.
Роботизированные комплексы.
📍 Особенности:
Требует двигателей с усиленной изоляцией.
Возможен дополнительный нагрев при частых запусках.
📌 Режим S5 – Повторно-кратковременный с электрическим торможением
📍 Характеристика:
В конце каждого цикла – принудительное торможение.
Повышенные динамические нагрузки.
📍 Применение:
Токарные и фрезерные станки.
Конвейеры с реверсивным движением.
📍 Преимущества:
Быстрая остановка механизмов.
Повышенная точность позиционирования.
📌 Режим S6 – Периодический (кратковременная нагрузка)
📍 Характеристика:
Чередование работы под нагрузкой и на холостом ходу.
Неполный нагрев, но без полного охлаждения.
📍 Применение:
Упаковочные машины.
Дозирующие системы.
📌 Режим S7 – Периодический с торможением
📍 Характеристика:
Аналогичен S6, но с торможением в конце цикла.
Повышенные требования к системе управления.
📍 Применение:
Металлообрабатывающие станки.
Роботы-манипуляторы.
📌 Режим S8 – Периодический с изменением скорости
📍 Характеристика:
Нагрузка и скорость вращения меняются циклически.
Сложные динамические режимы.
📍 Применение:
Текстильные машины.
Прокатные станы.
📌 Режим S9 – Особый (переменные нагрузки и скорости)
📍 Характеристика:
Произвольные изменения нагрузки и оборотов.
Допускаются кратковременные перегрузки.
📍 Применение:
Испытательные стенды.
Специализированное промышленное оборудование.
✅ Как правильно выбрать режим работы электродвигателя?
Определите характер нагрузки (постоянная, переменная, циклическая).
Учитывайте частоту пусков и остановок.
Проверьте допустимую продолжительность включения (ПВ).
Оцените необходимость торможения или изменения скорости.
Убедитесь, что двигатель рассчитан на требуемый режим (указано в паспорте).
✅ Заключение
Выбор правильного режима работы электродвигателя – залог его долговечности и эффективности. Использование двигателя в непредназначенном для него режиме приводит к перегреву, повышенному износу и преждевременным поломкам.
Если у вас остались вопросы или нужна помощь в подборе электродвигателя, обратитесь к нашим специалистам. Мы поможем выбрать оптимальное решение для ваших задач!
Оптимальный режим – надежная работа!
