Электродвигатели переменного тока — основа современного производства. Они применяются в промышленном оборудовании, транспорте, вентиляции, насосных станциях и автоматизированных линиях. Более 85 % всех приводов в промышленности работают именно от асинхронных машин, сочетающих надёжность, простоту и высокую энергоэффективность.
Среди них выделяются два основных типа — однофазные и трёхфазные электродвигатели, которые при внешней схожести заметно отличаются по принципу действия, конструкции и техническим характеристикам.
Принцип работы и общее устройство
Асинхронный двигатель преобразует электрическую энергию в механическую за счёт взаимодействия магнитного поля статора с токами, индуцированными в роторе. При подаче напряжения на обмотки статора создаётся переменное магнитное поле, которое вызывает появление тока в роторе. Эти токи формируют электромагнитный момент, заставляя вал вращаться.
Ротор всегда вращается чуть медленнее магнитного поля, поэтому такие машины называют асинхронными.
Скорость вращения определяется формулой nₛ = 60f/p, где f — частота сети, p — число пар полюсов. Этот принцип одинаков для всех типов асинхронных машин, но способ формирования вращающегося поля различается.
Трёхфазные электродвигатели
Трёхфазные асинхронные двигатели питаются от промышленной сети 380 В, в которой напряжения смещены по фазе на 120°. Благодаря этому в статоре формируется равномерно вращающееся магнитное поле, создающее устойчивый крутящий момент без дополнительных элементов.
Двигатель имеет простую и надёжную конструкцию: статор с трёхфазной обмоткой, короткозамкнутый ротор, подшипниковые опоры и систему вентиляции. В зависимости от исполнения корпус может быть алюминиевым или чугунным, с естественным охлаждением или принудительным обдувом.
Трёхфазные двигатели отличаются высоким КПД — до 95 %, устойчивостью к перегрузкам и плавностью хода. Они применяются там, где требуется постоянная скорость, стабильный момент и длительная работа без остановок: в насосных станциях, компрессорных установках, вентиляции, металлообрабатывающем оборудовании и конвейерных системах.
Большинство современных моделей соответствуют классам энергоэффективности IE1–IE3 по стандарту IEC 60034-30, что позволяет экономить электроэнергию и снижать эксплуатационные расходы.
Однофазные электродвигатели
Однофазные асинхронные двигатели подключаются к сети 220 В и применяются там, где нет трёхфазного питания. В отличие от трёхфазных, они не создают естественно вращающегося поля — магнитный поток в статоре пульсирует, поэтому двигатель не может запуститься самостоятельно.
Для создания вращающего момента используется пусковая обмотка с конденсатором, которая формирует сдвиг фаз токов. После разгона двигателя вспомогательная цепь отключается или продолжает работать в составе схемы, в зависимости от конструкции.
Благодаря простоте и универсальности такие моторы широко применяются в вентиляторах, насосах, компрессорах, деревообрабатывающих станках, бытовых установках и вспомогательных механизмах. Они компактны, малошумны и экономичны, но уступают трёхфазным аналогам по пусковому моменту и энергоэффективности.
Конструктивные особенности и материалы
Современные двигатели изготавливаются с учётом требований ГОСТ 31606-2012 и IEC 60034-1. Корпус выполняется из литого алюминия или чугуна.
✅Алюминиевый вариант обеспечивает лёгкость и хороший теплоотвод, что удобно при монтаже в вентиляционных установках и конвейерах.
✅Чугунные корпуса применяются в тяжёлых условиях — на станках, дробилках и прессах — благодаря устойчивости к вибрациям и механическим нагрузкам.
Обмотки статора изготавливаются из медного провода с термостойкой изоляцией класса F или H, рассчитанной на температуру до 180 °C. Ротор чаще всего короткозамкнутого типа («беличья клетка») с балансировкой вала, а подшипники имеют ресурс до 40 000 часов работы.
Система охлаждения выполняется в стандартном исполнении IC411 — встроенный вентилятор на валу создаёт воздушный поток, обеспечивая постоянную циркуляцию. Для частотного регулирования оборотов применяются модификации IC416 с независимым вентилятором.
Энергоэффективность и надёжность
Развитие технологий сделало энергоэффективность ключевым фактором выбора двигателя. Трёхфазные машины достигают классов IE3 и IE4, что означает минимальные потери и высокий КПД при непрерывной работе.
Для однофазных двигателей этот показатель ниже — около 80 %, но для маломощных систем (до 3 кВт) он считается оптимальным.
Благодаря современным материалам, оптимизированной геометрии магнитопровода и улучшенным обмоткам современные асинхронные двигатели сохраняют стабильность характеристик при колебаниях напряжения и температурных изменениях, что особенно важно для эксплуатации в российских климатических условиях.
Сравнение однофазных и трёхфазных электродвигателей
Трёхфазные электродвигатели имеют более высокие показатели мощности, КПД и долговечности. Их работа стабильна даже при больших нагрузках, а вращающий момент формируется без пульсаций.
Однофазные двигатели выигрывают в простоте подключения и компактности. Они не требуют промышленной электросети и легко обслуживаются, но из-за несимметрии поля имеют больший уровень вибраций и меньшую эффективность.
С инженерной точки зрения трёхфазная система обеспечивает равномерное распределение токов и нагрузок, что снижает потери и улучшает тепловой режим. В однофазных машинах эти параметры менее сбалансированы, поэтому к ним предъявляются повышенные требования по качеству монтажа и охлаждения.
Выбор электродвигателя
При выборе между однофазным и трёхфазным двигателем важно учитывать тип электросети, характер нагрузки, условия эксплуатации и требования к энергоэффективности.
Если речь идёт о промышленной линии, компрессоре или насосе — предпочтение отдают трёхфазной модели. Для бытовых или автономных систем достаточно однофазного двигателя с конденсаторным пуском.
Климатическое исполнение подбирается по ГОСТ 15150-69: У — для умеренного климата, УХЛ — для холодного, Т — для тропиков. Степень защиты корпуса IP54/55 обеспечивает надёжную работу в запылённых и влажных помещениях.
Так что же выбрать?
Однофазные и трёхфазные электродвигатели — два основных направления развития асинхронных машин. Каждый тип решает свои задачи: однофазный обеспечивает доступность и простоту в эксплуатации, трёхфазный — мощность, стабильность и энергоэффективность.
Именно трёхфазные электродвигатели считаются промышленным стандартом, на основе которого создаются современные приводы по нормам ГОСТ и IEC. Однако однофазные двигатели остаются востребованными в быту, сельском хозяйстве и малом бизнесе.

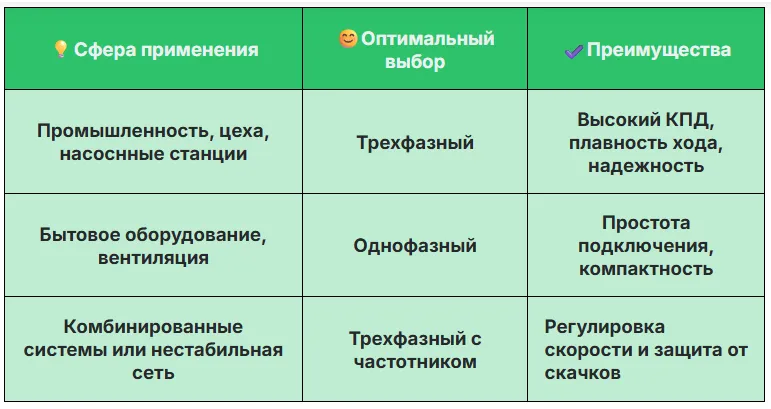

Для вашего удобства мы составили наглядную таблицу:
Выбор зависит от условий применения, мощности и требований к надёжности. При правильной установке и регулярном обслуживании оба типа способны служить 15–20 лет, обеспечивая стабильную работу оборудования и снижение затрат на электроэнергию.
