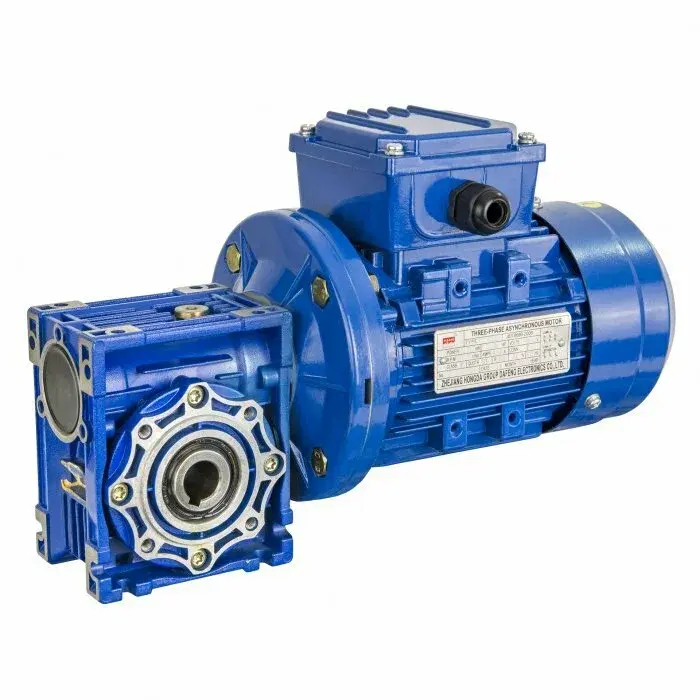

Двигатель для редуктора — это электродвигатель, который служит приводом для редуктора и вместе с ним образует редукторный электропривод или мотор‑редуктор.
Он выполняет две ключевые задачи:
преобразует электрическую энергию в вращение вала с относительно высокой скоростью и сравнительно небольшим моментом;
передаёт это вращение на редуктор, который уже снижает скорость и многократно увеличивает крутящий момент на выходном валу механизма.
В этой статье мы детально разберем все аспекты выбора двигателя для редуктора, чтобы вы могли принять взвешенное решение и заказать оптимальный комплект для ваших задач.
Типы двигателей, применяемых с редукторами, и их основные параметры мощности
Выбор начинается с определения типа электродвигателя, который определяется условиями работы и требованиями к приводу.
Трехфазные асинхронные двигатели (ГОСТ и DIN)
Это самая распространенная и универсальная группа. Двигатели, соответствующие российскому ГОСТ, и европейскому стандарту DIN, различаются габаритами, посадочными размерами и степенью защиты. Мощность таких двигателей варьируется от 0,12 кВт до 355 кВт и более. Для бытовых и легких промышленных задач часто используются модели от 0,18 до 7,5 кВт. Для тяжелого оборудования — от 11 кВт до 55 кВт. Высокомощные двигатели (свыше 75 кВт) применяются в горнодобывающей, металлургической и энергетической отраслях.
Однофазные 220В
Предназначены для работы от бытовой сети 220В. Их ключевая особенность — повышенный пусковой момент, что делает их идеальными для привода механизмов с тяжелым пуском: компрессоров, подъемников, насосов, мощных вентиляторов. Диапазон мощностей обычно ограничен — от 0,25 кВт до 3 кВт. Они незаменимы там, где нет доступа к трехфазной сети.
Двухскоростные двигатели (многоскоростные)
Оснащены специальной обмоткой, позволяющей переключать скорость вращения, например, по схеме 1500/3000 об/мин. Это позволяет регулировать скорость выходного вала редуктора без использования частотного преобразователя. Мощность на разных скоростях различается. Такие двигатели мощностью от 3 кВт до 45 кВт применяются в станках, смесителях, конвейерах с переменной производительностью.
Двигатели с электромагнитным тормозом (АИС с тормозом, АИР с тормозом)
В конструкцию встроен тормозной модуль, который при отключении питания мгновенно останавливает вал. Это критически важно для безопасности в подъемно-транспортном оборудовании (тельферы, лебедки), станках, поворотных механизмах. АИР — общепромышленное исполнение, АИС — более компактное. Диапазон мощностей широк: от 0,18 кВт для небольших подъемников до 200 кВт для промышленных кранов.
Взрывозащищенные двигатели (Ex d, Ex e)
Предназначены для работы во взрывоопасных средах (шахты, нефтеперерабатывающие заводы, лакокрасочные цеха, АЗС). Имеют особую конструкцию, предотвращающую воспламенение окружающей атмосферы. Это самые требовательные и дорогостоящие двигатели. Их мощность соответствует общепромышленным моделям, но выбор определяется в первую классом взрывозащиты.
Основные параметры двигателя для редуктора
При подборе необходимо анализировать четыре ключевых параметра.
Мощность (кВт)
Главный параметр, определяющий способность двигателя выполнять работу. Недостаточная мощность приведет к перегрузке, перегреву и выходу из строя. Избыточная — к неоправданным затратам на электроэнергию и покупку. Расчет мощности учитывает момент сопротивления на валу редуктора, требуемую скорость и КПД всей системы.
Крутящий момент (Нм)
Сила, с которой вращается вал. Пусковой момент должен преодолевать инерцию покоя механизма. Номинальный момент — обеспечивать работу под нагрузкой. Для механизмов с тяжелым пуском (дробилки, мешалки для вязких сред) требуются двигатели с высоким пусковым моментом.
Частота вращения вала (об/мин)
Стандартные синхронные скорости для сетей 50 Гц: 3000, 1500, 1000, 750 об/мин. Реальная скорость под нагрузкой (асинхронная) немного ниже (например, ~1380 об/мин для 1500 об/мин). Эта скорость является входной для редуктора.
Режим работы (S1, S2, S3...)
Определяет циклы нагрузки:
- S1 (Продолжительный): Двигатель работает до достижения теплового равновесия. Самый распространенный режим для конвейеров, насосов, вентиляторов.
- S2 (Кратковременный): Работа в течение короткого времени, затем остановка до полного охлаждения (например, привод заслонок).
- S3 (Периодически-кратковременный): Циклы «работа-пауза» с заданной относительной продолжительностью включения (ПВ%). Характерен для кранов, лифтов, сварочных аппаратов.
Неправильный учет режима работы ведет к перегреву.
Согласование двигателя и редуктора: ключ к эффективной работе
Двигатель и редуктор должны быть подобраны как единая система.
Передаточное число (i)
Это отношение входной скорости (от двигателя) к выходной (от редуктора). Определяет, во сколько раз редуктор снижает обороты и увеличивает момент.
i = n_двиг / n_редуктора.
Правильный расчет передаточного числа — основа для достижения требуемых выходных параметров.
Крутящий момент на выходном валу
Редуктор увеличивает входной момент двигателя примерно во столько же раз, во сколько снижает скорость (с учетом КПД).
М_вых ≈ М_двиг * i * КПД_редуктора.
Выходной момент редуктора должен с запасом превышать момент, требуемый для работы исполнительного механизма.
Обороты на выходе
Рассчитываются просто:
n_вых = n_двиг / i.
Например, двигатель на 1380 об/мин и редуктор с i=30 дадут на выходе 1380 / 30 = 46 об/мин.
Условия эксплуатации и монтаж
Окружающая среда диктует требования к исполнению привода.
💠Пыль и влага: Определяют степень защиты IP. Для цехов с пылью нужен IP54/IP65. Для мойки или улицы — IP66/IP67.
💠Температура: Стандартные двигатели рассчитаны на -20°C до +40°C. Для морозов или печей требуются специальные исполнения с соответствующими смазками и изоляцией.
💠Вибрации: Требуют качественного соосного монтажа, использования гибких муфт и надежного фундамента.
💠Тип крепления:
- На лапах (IM B3): Классическое крепление к раме.
- Фланцевое (IM B5): Крепление фланцем к редуктору или машине. Более компактно.
- Мотор-редуктор: Компактный агрегат, где двигатель и редуктор представляют единый блок. Высокая жесткость, минимальные требования к монтажу.
Типичные ошибки при выборе двигателя для редуктора и их последствия
1️⃣Выбор по мощности «впритык» без запаса. Приводит к постоянной работе на пределе, перегреву, сокращению ресурса в 3-5 раз и частым отказам. Рекомендуемый запас — 15-25%.
2️⃣Игнорирование режима работы S3 (ПВ%). Установка двигателя для режима S1 в крановый механизм (S3 с ПВ=40%) вызовет его перегрев и срабатывание тепловой защиты.
3️⃣Неучет высокого пускового момента. Для дробилки или шнека с тяжелым пуском стандартный двигатель может не запуститься, будет гудеть и сгорит.
4️⃣Пренебрежение условиями окружающей среды. Обычный двигатель во влажном цехе быстро корродирует, а в пыльном — перегреется из-за забитых ребер охлаждения.
5️⃣Несогласованность посадочных размеров и типа крепления. Попытка соединить несовместимые фланцы или валы приведет к перекосу, вибрациям и поломке валов или подшипников.
Практические рекомендации и примеры типовых связок
Рекомендация №1: Всегда начинайте подбор с определения требуемых параметров на выходном валу редуктора: момента и оборотов. Затем, зная КПД и передаточное число редуктора, рассчитывайте требуемый двигатель.
Рекомендация №2: Используйте сервисные коэффициенты (коэффициенты эксплуатации) для редукторов, которые учитывают тип нагрузки (равномерная, с умеренными толчками, с сильными ударными нагрузками).
Примеры типовых решений:
- Ленточный транспортер: Требуется ~30 об/мин, момент 1200 Нм. Связка: Двигатель АИР80В4 (1,5 кВт, 1500 об/мин) + Цилиндрический редуктор (i=50,31). Выход: 29,8 об/мин, момент ~1400 Нм.
- Бетоносмеситель: Тяжелый пуск, работа в режиме S1. Связка: Двигатель АИР100L4 (4,0 кВт, 1500 об/мин, повышенный пусковой момент) + Червячный редуктор (i=40).
- Подъемная лебедка (тельфер): Требуется точная остановка, безопасность. Связка: Двигатель АИР71А4 (0,55 кВт) с тормозом 220В + Редуктор червячный мотор-редуктор (i=50). Готовое компактное решение.
- Вентилятор вытяжной на крыше: Высокие обороты, непрерывная работа. Связка: Двигатель АИР90L2 (3,0 кВт, 3000 об/мин) + Коническо-цилиндрический редуктор (i=5).
Правильный подбор двигателя для редуктора — это комплексная инженерная задача. Экономия на этапе выбора или невнимательность к деталям оборачивается многократными потерями на ремонтах и простоях. Если у вас остались вопросы, нужен точный расчет или вы хотите приобрести надежную пару двигатель-редуктор, обратитесь к нашим специалистам. Они помогут подобрать оптимальное решение под ваши конкретные условия и бюджет.
