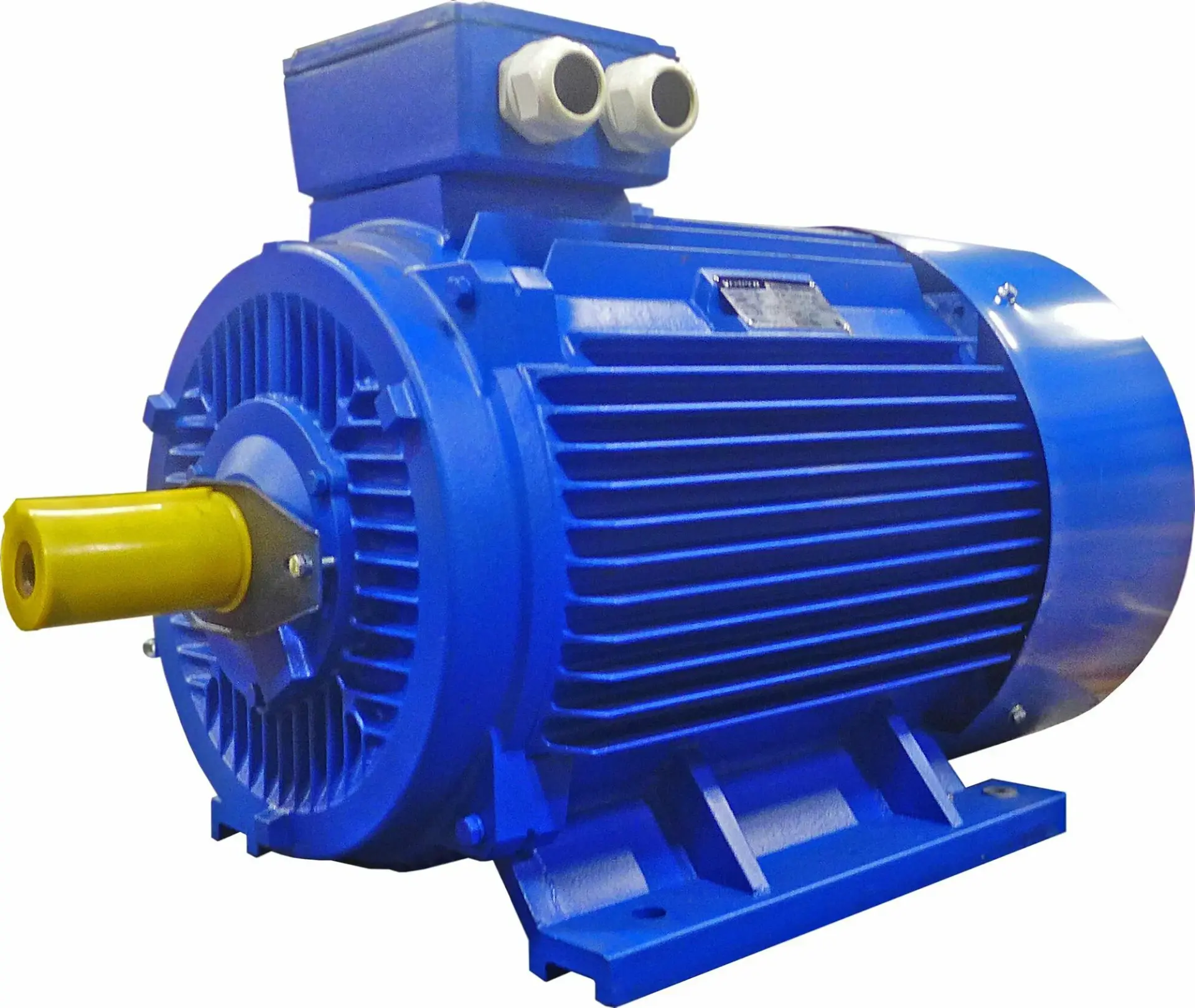

Асинхронный электродвигатель – это сердце современной промышленности. Без него невозможно представить работу конвейеров, насосов, вентиляторов, станков и компрессоров. По статистике, более 90% всех электромоторов в мире являются асинхронными. Их популярность обусловлена простотой конструкции, надежностью и низкой стоимостью. Однако за внешней простотой скрывается сложная и продуманная система, где каждая деталь играет свою роль. В этой статье мы проведем детальный анализ внутреннего строения асинхронного двигателя, разберем назначение каждого узла и выявим ключевые конструктивные различия между основными сериями, представленными на российском рынке: АИР, АИС, АИМЛ, ВА, 4ВР и импортными аналогами WEG.
Что находиться внутри электродвигателя? Из чего состоит асинхронный мотор
Любой асинхронный двигатель переменного тока можно условно разделить на две ключевые части: неподвижную (статор) и вращающуюся (ротор). Между ними находится воздушный зазор, величина которого напрямую влияет на КПД и пусковые характеристики. Кроме того, в конструкцию входят подшипниковые щиты, вал, система охлаждения (вентилятор и кожух) и коробка выводов. Рассмотрим каждый элемент подробно.
Статор: магнитная система и обмотка
Статор – это внешняя, неподвижная часть двигателя. Он состоит из стального корпуса (обычно чугунного или алюминиевого), магнитопровода (сердечника) и обмотки. Магнитопровод набирается из листов электротехнической стали толщиной 0.5 мм, изолированных друг от друга лаком. Это необходимо для снижения потерь на вихревые токи (токи Фуко). В пазы сердечника укладывается обмотка статора, которая может быть выполнена по-разному в зависимости от мощности и серии двигателя.
Обмотка статора бывает двух типов:
- Всыпная обмотка – используется в двигателях малой и средней мощности (до 90 кВт). Проводники укладываются в пазы вручную или с помощью специальных шаблонов. Преимущество – высокая технологичность и возможность ремонта.
- Обмотка из жестких секций – применяется в мощных высоковольтных двигателях. Секции изготавливаются заранее и закладываются в открытые пазы. Такая обмотка более устойчива к вибрациям и перегрузкам.
Класс изоляции обмотки – один из важнейших параметров. В современных двигателях серий АИР, АИС и WEG используется класс нагревостойкости F (155°C) или H (180°C). Это позволяет двигателю работать с перегрузками без риска пробоя изоляции.
Ротор: короткозамкнутый и фазный
Ротор – вращающаяся часть двигателя. В асинхронных машинах используется два типа роторов: короткозамкнутый (беличья клетка) и фазный (с контактными кольцами).
Короткозамкнутый ротор
Самый распространенный тип. Сердечник ротора также набирается из листов электротехнической стали. В пазы заливается алюминий (реже медь), образующий стержни и замыкающие кольца на торцах. Такая конструкция напоминает беличье колесо, отсюда и название. Для улучшения пусковых характеристик пазы ротора могут иметь специальную форму (глубокие, двойные, трапециевидные). В двигателях серии АИР и 4ВР чаще всего используется алюминиевая заливка, а в высокоэффективных моторах WEG и некоторых моделях АИМЛ – медная клетка. Медь имеет меньшее удельное сопротивление, что снижает потери и повышает КПД на 2-5%.
Фазный ротор
В отличие от короткозамкнутого, на фазном роторе уложена трехфазная обмотка, аналогичная статорной. Концы обмотки выведены на три контактных кольца, закрепленных на валу. Через щетки к кольцам подключается пусковой реостат. Это позволяет плавно регулировать пусковой ток и момент. Фазные двигатели (например, серия МТН с фазным ротором) используются в приводах с тяжелыми условиями пуска (краны, дробилки, мельницы). Однако они дороже и требуют обслуживания щеточного узла.
Подшипниковые щиты и вал
Ротор вращается на подшипниках, установленных в переднем и заднем подшипниковых щитах. Щиты крепятся к корпусу статора болтами. В большинстве асинхронных двигателей (АИР, АИС, 4ВР) используются подшипники качения: шариковые радиальные. Выбор типа подшипника зависит от нагрузки и частоты вращения. Вал двигателя изготавливается из легированной стали (40Х, 45) и проходит термообработку. На валу крепится ротор, а с противоположной стороны – вентилятор системы охлаждения.
Система охлаждения: IC 411 и другие
Большинство асинхронных двигателей общего назначения (АИР, АИС, 4ВР) имеют систему охлаждения IC 411 – самовентиляция с наружным вентилятором. На валу со стороны, противоположной рабочему выходу, установлен вентилятор, закрытый защитным кожухом. Воздушный поток обдувает ребристый корпус, отводя тепло. В двигателях серии АИМЛ (с монтажным лапами) и некоторых моделях WEG вентилятор может быть выполнен из ударопрочного пластика, что снижает шум.
Для тяжелых условий эксплуатации (частотное регулирование, работа на низких оборотах) применяется принудительное охлаждение IC 416 – с независимым вентилятором от отдельного электродвигателя. Такая система устанавливается на двигатели версии АДЧР.
Отличия внутреннего строения между видами двигателей
Несмотря на общую схему, конструктивные исполнения разных серий имеют существенные отличия. Понимание этих нюансов критически важно при выборе двигателя для конкретного применения.
Серия АИР (Асинхронный Интерэлектро Р)
Это базовая серия, разработанная в рамках программы стран СЭВ. Двигатели АИР – самые распространенные в России и СНГ. Особенности конструкции:
- Корпус: чугунный (АИР...Ч) или алюминиевый (АИР...А). Алюминиевые корпуса легче, но менее прочны.
- Обмотка: всыпная, класс изоляции F. Провод – медь круглого сечения.
- Ротор: короткозамкнутый, литой алюминий. Форма пазов – грушевидная или трапециевидная.
- Подшипники: стандартные шариковые (серия 6, 7).
- Вентилятор: пластиковый, кожух металлический.
Главное преимущество АИР – взаимозаменяемость и низкая цена. Недостаток – относительно низкий КПД (IE1-IE2).
Серия АИС (Асинхронный Интерэлектро С)
Это модернизированная версия, предназначенная для экспорта
- Габариты: уменьшены по сравнению с АИР
- Обмотка: улучшенная изоляция, возможно применение эмаль-проводов с повышенной теплостойкостью.
- Ротор: оптимизированная форма пазов для снижения шума и вибраций.
- Корпус: чугунный или алюминиевый.
Серия ВА (Взрывозащищенный Асинхронный)
Двигатели для взрывоопасных зон (нефтегазовая, химическая промышленность). Конструктивные отличия кардинальны:
- Корпус: усиленный чугунный (СЧ25, ВЧ50), без сварных швов. Толщина стенок увеличена.
- Взрывонепроницаемая оболочка: все щели и зазоры (между корпусом и щитами, по валу) выполнены так, чтобы при внутреннем взрыве пламя не вышло наружу. Длина взрывонепроницаемых каналов строго регламентирована (ГОСТ 31610.0).
- Обмотка: усиленная изоляция, часто с дополнительной пропиткой. Исключено образование трещин.
- Ротор: короткозамкнутый, но изготавливается из специальных сплавов, исключающих искрение.
- Подшипники: со специальными смазками.
- Клеммная коробка: отдельная взрывонепроницаемая камера.
Двигатели ВА (например, ВА160М4) тяжелее и дороже аналогов АИР, но их применение обязательно в условиях, где есть риск воспламенения газов или пыли.
Серия WEG (Бразилия, Германия)
Один из мировых лидеров по производству электродвигателей. Двигатели WEG (например, W22, WEG IE3) отличаются высокой энергоэффективностью (IE3, IE4) и продуманной конструкцией:
- Корпус: чугунный с оптимизированным оребрением для лучшего теплоотвода. Возможна установка дополнительных ребер.
- Обмотка: эксклюзивная изоляция WEG (класс F с запасом до H). Используется медный провод с двойной эмалевой изоляцией (GWC).
- Ротор: короткозамкнутый, часто с медной клеткой (для двигателей IE3 и выше). Это снижает электрические потери на 20-30%.
- Подшипники: усиленные, с увеличенным ресурсом (L10 до 50 000 часов). Устанавливаются подшипники SKF или FAG.
- Система охлаждения: малошумный вентилятор из композитного материала. Возможна установка независимого вентилятора.
- Клеммная коробка: поворотная на 360°, с большим пространством для подключения.
Главное преимущество WEG – высокий КПД и надежность. Недостаток – цена, которая на 30-50% выше, чем у АИР.
Влияние конструкции на эксплуатационные характеристики
Понимание внутреннего устройства позволяет правильно выбрать двигатель. Например, для частотного регулирования (ПЧ) критична изоляция обмотки и система охлаждения. Для этих целей выбирайте двигатели АДЧР.
Для высоких нагрузок (конвейеры, дробилки) важна прочность ротора. Медная клетка WEG выдерживает больше циклов пуска/останова, чем алюминиевая АИР. Для взрывоопасных зон безальтернативны ВА или 4ВР, но с учетом класса взрывозащиты (1ExdIIBT4, 2ExnAII и т.д.).
Качественный двигатель - надежная работа
Внутреннее строение асинхронного электродвигателя – это результат десятилетий инженерной эволюции. От простейшей беличьей клетки до высокоэффективных медных роторов и сложных систем охлаждения – каждый элемент конструкции направлен на повышение надежности и экономичности. Выбирая между АИР, АИС, АИМЛ, ВА, 4ВР или WEG, всегда оценивайте условия эксплуатации: температуру, запыленность, частоту пусков, требования к энергоэффективности. Только детальный анализ всех узлов двигателя гарантирует его долгую и бесперебойную работу. Помните, что экономия на качестве двигателя может обернуться многократными затратами на ремонт и простои оборудования.
