Что такое габарит асинхронного электродвигателя и зачем его знать?
Габарит асинхронного электродвигателя — это не просто размер корпуса, а ключевой параметр, определяющий его установочные и присоединительные размеры. От правильного выбора габарита зависит, сможете ли вы установить двигатель на свое оборудование без доработок. В России и странах СНГ наиболее распространены габариты по ГОСТ 28330-89, которые соответствуют международным стандартам МЭК (IEC).
Основные параметры габарита электродвигателя

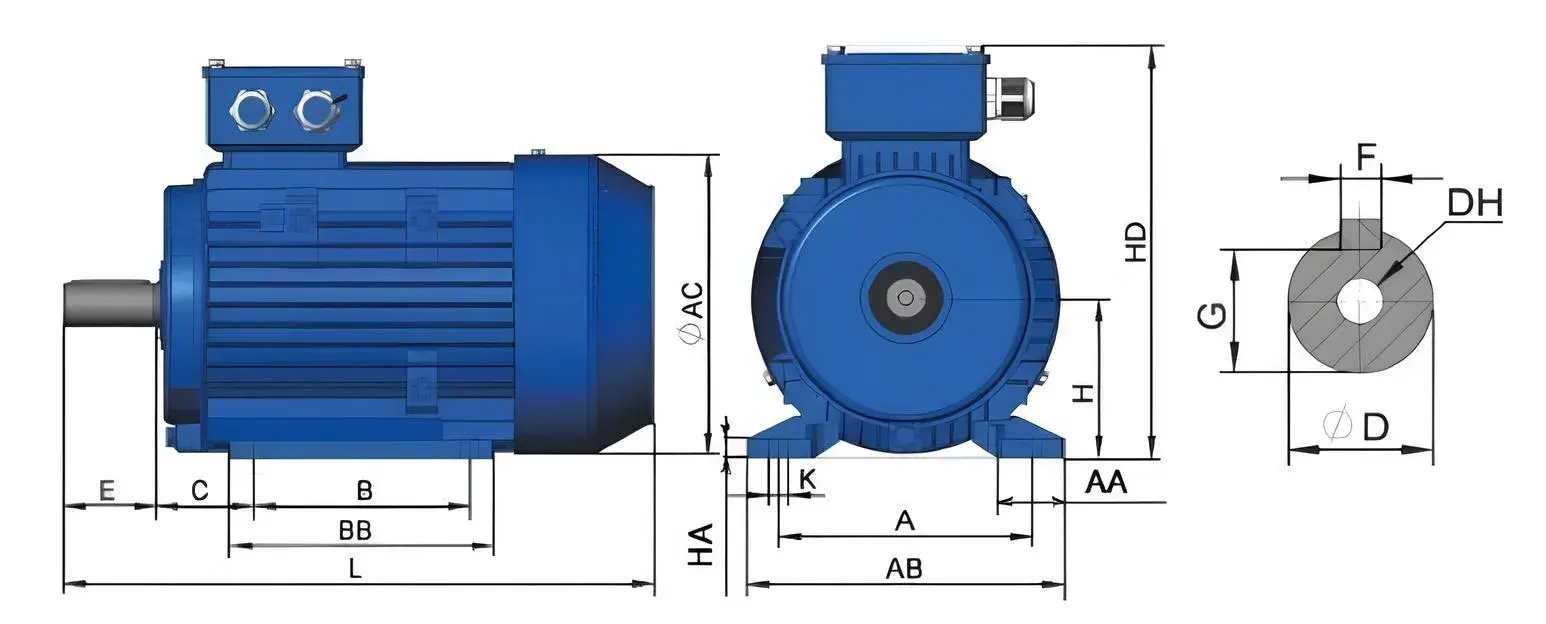

Габарит асинхронного двигателя определяется несколькими ключевыми размерами, которые стандартизированы. К ним относятся:
● Высота оси вращения (H) — расстояние от центра вала до опорной поверхности лап. Измеряется в миллиметрах. Например, для двигателя АИР80В2 высота оси составляет 80 мм.
● Установочные размеры по длине и ширине — расстояние между крепежными отверстиями в лапах (для двигателей с лапами) или во фланце (для фланцевых исполнений).
● Диаметр и длина выходного конца вала — важны для соединения с рабочей машиной (насосом, вентилятором, редуктором).
Все эти размеры жестко регламентированы для каждого габарита. Например, для двигателя 100-го габарита высота оси всегда 100 мм, а для 132-го — 132 мм. Исключения могут быть только для специальных или импортных двигателей, но и они обычно следуют стандартам МЭК.
Соответствия габаритов и мощностей
Однозначной жесткой привязки мощности к габариту нет, так как один и тот же габарит может выпускаться с разной длиной магнитопровода (статора) и, соответственно, с разной мощностью. Однако есть общепринятые диапазоны. Ниже приведена таблица для наиболее популярных серий АИР и 5А.
Расшифровка обозначения габарита на примере АИР132М4
Рассмотрим типовое обозначение двигателя: АИР132М4. Разберем его по частям:
● АИР — серия двигателя.
● 132 — габарит (высота оси вращения 132 мм).
● М — длина магнитопровода (М — средняя, S — малая, L — большая).
● 4 — число полюсов (синхронная частота вращения 1500 об/мин).
Таким образом, зная только обозначение, вы уже можете определить габарит и примерную мощность. Это очень удобно при поиске замены или заказе нового двигателя.
Как правильно измерить габарит, если маркировка стерта?
Иногда на старых двигателях табличка с маркировкой утеряна или не читается. В этом случае габарит можно определить по фактическим размерам. Вам понадобится рулетка или штангенциркуль. Измерьте:
- Высоту оси вращения (H) — от центра вала до нижней плоскости лап. Округлите до ближайшего стандартного значения (56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315 мм).
- Расстояние между крепежными отверстиями в лапах — по длине и ширине. Сверьте с таблицами ГОСТ.
- Диаметр вала — также стандартизирован для каждого габарита.
Сопоставив эти три параметра, вы с высокой точностью определите габарит. Если сомневаетесь — позвоните нам по телефону 8-800-550-79-59 или напишите на почту zakaz@uesk.org, наши инженеры помогут с идентификацией.
Типы исполнения по способу монтажа
Габарит тесно связан с исполнением двигателя по способу монтажа (IM — International Mounting). Основные типы:
● IM1081 (IM1001) — на лапах с двумя подшипниковыми щитами. Самый распространенный вариант. Размеры лап стандартизированы для каждого габарита.
● IM3081 (IM3001) — фланцевое исполнение с фланцем на переднем щите. Размеры фланца (диаметр, количество и расположение отверстий) также привязаны к габариту.
● IM2081 (IM2001) — комбинированное исполнение (лапы + фланец). Универсальный вариант.
При выборе двигателя обязательно уточняйте тип монтажа, иначе новый двигатель может не подойти к вашему оборудованию. В каталоге нашего магазина вы можете отфильтровать двигатели по габариту и типу монтажа, что сильно упрощает поиск.
Стандартные габариты для разных серий
В России наиболее распространены следующие серии асинхронных двигателей:
● АИР (АИР, АИС) — основная серия общего назначения. Габариты от 56 до 355.
● 5А, А (5А, 5АМ, 5АН) — усовершенствованная серия с улучшенными энергетическими показателями. Габариты от 132
● до 315.
● 4А (4А, 4АМ) — старая серия, но все еще широко используется. Габариты от 50 до 355.
● ВА, АИМЛ, 4ВР (Взрывозащищенные) — для взрывоопасных сред. Габариты от 63 до 355.
Важно: двигатели разных серий одного габарита (например, АИР100 и 5А100) имеют одинаковые установочные и присоединительные размеры и взаимозаменяемы. Это позволяет без проблем заменить старый двигатель 4А на современный АИР или 5А.
Как габарит влияет на охлаждение и нагрузку?
Габарит напрямую определяет размеры статора и ротора, а значит — площадь поверхности для отвода тепла. Чем больше габарит, тем больше масса активных материалов (меди и стали) и тем лучше охлаждение. Двигатели малых габаритов (56-132) обычно имеют алюминиевую станину с ребрами для улучшения теплоотвода. Двигатели средних и крупных габаритов (132-355) — чугунную станину, которая более прочна и лучше демпфирует вибрации.
При выборе габарита важно учитывать не только мощность, но и режим работы. Для тяжелых режимов (S1 — продолжительный, S3 — повторно-кратковременный с частыми пусками) рекомендуется выбирать двигатель на шаг больше по мощности, чтобы обеспечить запас по нагреву.
Частые ошибки при выборе габарита
На основе нашей многолетней практики мы выделили основные ошибки, которые допускают покупатели:
- Путают габарит с мощностью. Например, думают, что двигатель 132-го габарита всегда 11 кВт, но он может быть и 7,5 кВт (с коротким магнитопроводом). Всегда проверяйте полное обозначение.
- Не учитывают частоту вращения. Двигатель 100-го габарита на 3000 об/мин может иметь мощность 5,5 кВт, а на 1000 об/мин — всего 2.2 кВт. При этом установочные размеры одинаковые.
- Игнорируют тип монтажа. Купили двигатель на лапах, а нужно было с фланцем. Пришлось делать переходную плиту, что увеличило стоимость и время монтажа.
- Не проверяют диаметр вала. У разных габаритов он разный. Если вал слишком толстый — не налезет шкив или муфта, если тонкий — будет биение и вибрация.
- Выбирают габарит впритык. Экономия 10-20% на стоимости двигателя может обернуться его частым перегревом и выходом из строя через год-два.
Габарит и энергоэффективность
Современные стандарты предъявляют высокие требования к КПД двигателей. Достичь высокого КПД можно двумя путями: увеличить количество активных материалов (меди, стали) или улучшить их качество.
В нашем ассортименте представлены двигатели всех классов энергоэффективности. Мы поможем вам рассчитать срок окупаемости и выбрать оптимальный вариант. Обращайтесь!
Как заказать двигатель нужного габарита?
Процесс заказа в нашем интернет-магазине максимально прост:
- Определите необходимые параметры: мощность, частота вращения, габарит, тип монтажа, напряжение, климатическое исполнение.
- Проверьте наличие на складе через каталог или по телефону 8-800-550-79-59.
- Оформите заказ на сайте или отправьте заявку на zakaz@uesk.org с указанием нужных позиций.
- Получите товар в удобное время. Доставка осуществляется по всей России транспортными компаниями.
- Произведите монтаж или доверьте его специалистам.
