Чертежи асинхронных электродвигателей: как читать, проверять и применять на практике
Габаритные чертежи асинхронных электродвигателей — это не просто документ, а настольный инструмент инженера и монтажника. 📐 По ним проверяют, как двигатель «встанет» в механизм: совпадут ли фланцы, вал и лапы, не упрётся ли корпус в раму, а вентилятор — в стенку шкафа. Без такого чертежа правильный монтаж невозможен.
Зачем нужны габаритные чертежи
Чертёж даёт полное представление о наружных размерах двигателя, расположении лап, фланцев, вала и клеммной коробки. По нему можно быстро оценить:
- подходит ли двигатель для существующего привода;
- совместим ли он с рамой, муфтой и креплениями по стандартам ГОСТ или IEC;
- можно ли заменить старый двигатель на новый без переделки базы или рамы.
Как устроен габаритный чертёж
В типовом чертеже всегда указаны габаритные размеры: длина, ширина, высота, а также высота оси вращения — ключевой параметр, стандартизированный для каждой серии (например, 112 или 132 мм). 🎯
Отдельно показываются размеры вала: диаметр, длина выступающей части и шпоночный паз. И, конечно, крепёжная зона — расстояния между лапами, диаметры отверстий и их взаимное расположение.
Как читать и использовать чертёж на практике
Шаг 1: Определите тип исполнения

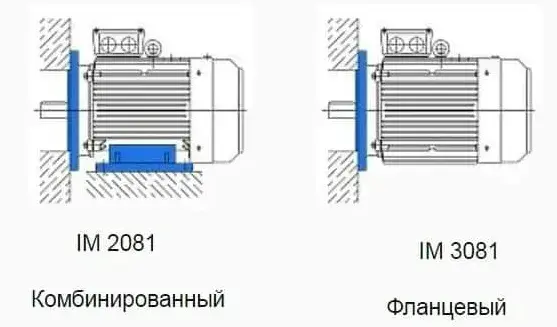

На чертеже всегда указан тип монтажного исполнения (IM). Например, IM B3 — двигатель на лапах, IM B5 — фланцевый, IM B14 — малый фланец. Это определяет, какие размеры вам нужны в первую очередь. Для общепромышленных двигателей чаще всего встречается IM B3 или IM B35 (лапы с фланцем).
Шаг 2: Найдите высоту оси вращения
Высота оси (h) — это базовый размер, от которого зависят все остальные. Она маркируется в модели двигателя (например, АИР112М2 — высота 112 мм). На чертеже она обозначена от основания до центра вала. Этот размер критичен для соосности с нагрузкой.
Шаг 3: Проверьте крепежные размеры
Найдите размеры A и B (расстояние между лапами) и диаметр отверстий d0. Если вы монтируете двигатель на существующую раму, убедитесь, что эти размеры совпадают. Допуск обычно составляет ±0.5 мм.
Шаг 4: Оцените габариты для вентиляции
Асинхронные двигатели требуют свободного пространства для охлаждения. На чертеже указан диаметр корпуса вентилятора и минимальные зазоры. Например, для двигателя мощностью 15 кВт зазор должен быть не менее 50 мм с каждой стороны.
Типичные ошибки
Одна из главных — игнорирование допусков. Например, диаметр вала может иметь класс точности h6 или j6, и несоответствие с муфтой приведёт к вибрациям. ⚠️
Вторая частая ошибка — неправильный выбор фланца: для исполнения IM B5 критичны центрирующий бурт и количество отверстий.
И ещё один нюанс: масса двигателя. Её указывают на чертеже, и её обязательно нужно учитывать при расчёте фундамента или выборе подъёмного оборудования. Например, двигатель АИР160S2 весит около 120 кг — это уже требует серьёзного крепления. 💪
Пример: двигатель АИР112М2
Допустим, вы монтируете двигатель АИР112М2 (7,5 кВт, 3000 об/мин). На чертеже вы увидите:
- высота оси — 112 мм;
- расстояния между лапами — 216 и 178 мм;
- диаметр вала — 32 мм;
- крепёжные отверстия — 14 мм.
По этим данным легко подготовить раму и проверить соосность с нагрузкой. Если вал по высоте не совпадает — решается регулировочными прокладками.
