Что такое электрический тормоз для электродвигателя
Электрический тормоз для электродвигателя — это техническое решение, которое позволяет быстро и безопасно остановить вал двигателя, удержать его в неподвижном состоянии или ограничить скорость вращения при спуске/подъёме груза.
На практике под «электрическим тормозом» чаще всего понимают одно из трёх решений:
- Электромагнитный тормоз (механический по принципу действия, но с электрическим управлением).
- Динамическое торможение — двигатель отключается от сети и замыкается на тормозной резистор.
- Рекуперативное торможение — энергия возвращается в сеть или в звено постоянного тока преобразователя частоты.
Выбор конкретного способа зависит от задачи: нужно ли удерживать груз, как часто происходят остановки, какая инерция нагрузки и какой привод используется — прямой пуск, устройство плавного пуска или частотный преобразователь.
Зачем нужно электрическое торможение
Электрический тормоз решает несколько ключевых задач:
- Безопасность. Быстрая остановка снижает риск травм и аварий, особенно на конвейерах, кранах, подъёмниках и станках.
- Точность позиционирования. В упаковочных, деревообрабатывающих и металлообрабатывающих линиях важно останавливать вал в заданной точке.
- Защита механики. Плавное торможение уменьшает ударные нагрузки на редуктор, муфты, ремни и подшипники.
- Энергоэффективность. Рекуперация возвращает часть энергии в сеть, снижая потребление.
- Удержание нагрузки. Для грузоподъёмных механизмов критично не дать грузу «поплыть» вниз после отключения двигателя.
Если электрический тормоз подобран неправильно, возможны перегрев обмоток, износ тормозных колодок, рывки, ложные срабатывания защиты и отказ оборудования. Поэтому важно понимать принципы работы и критерии выбора.
Виды электрического торможения
1. Электромагнитный тормоз

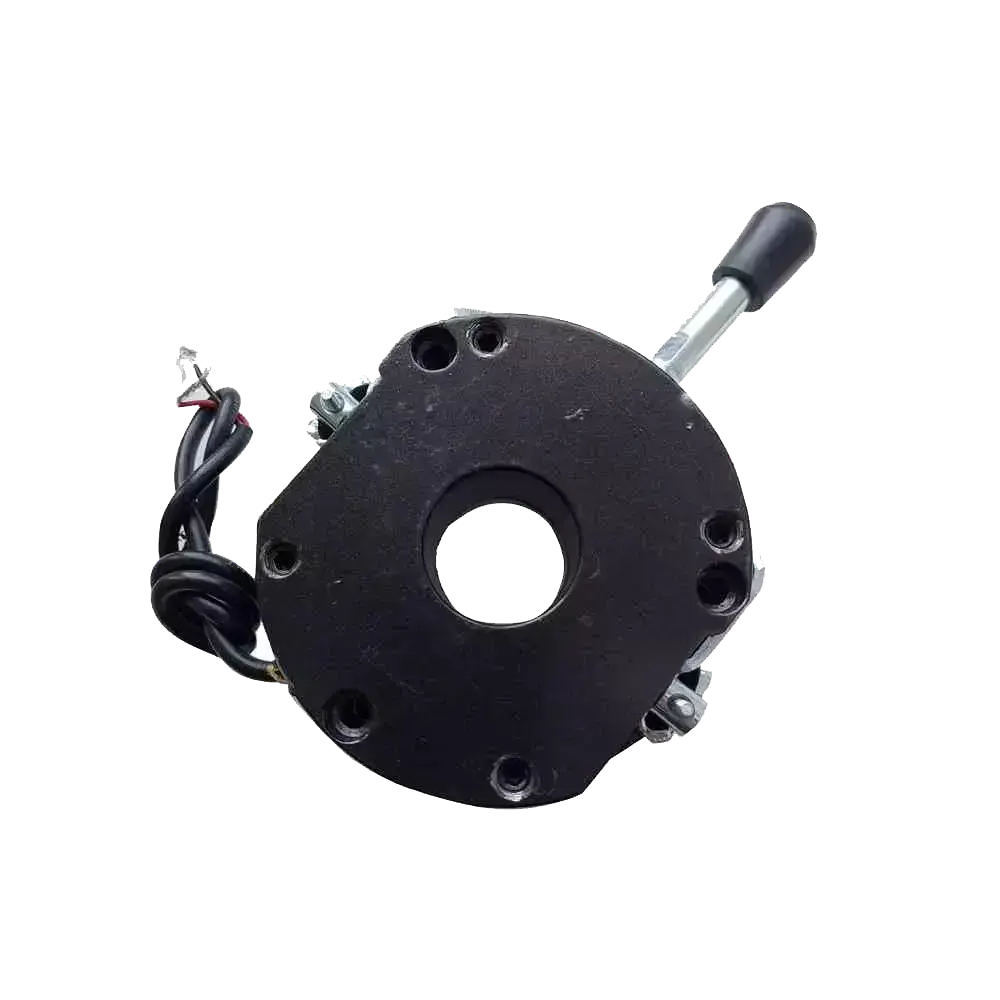

Это самый распространённый вариант для асинхронных двигателей. Конструктивно тормоз представляет собой блок, который крепится к задней части двигателя. Внутри — пружина, фрикционные диски и электромагнитная катушка. Пока на катушку подано напряжение, электромагнит сжимает пружину и отпускает вал. При снятии питания пружина прижимает диск к тормозной поверхности — двигатель затормаживается.
Преимущества:
- высокий тормозной момент даже при нулевой скорости;
- работает как стояночный тормоз;
- простая схема управления.
Недочеты:
- износ фрикционных накладок;
- инерционность срабатывания (десятки–сотни миллисекунд);
- нагрев катушки при частых включениях.
Такие тормоза часто применяются в тельферах, конвейерах, приводах ворот и станках. Для управления обычно используются блоки питания тормоза или выходы частотного преобразователя.
2. Динамическое торможение
При динамическом торможении двигатель отключается от сети и замыкается на специальный резистор. Обмотки статора создают магнитное поле, которое наводит токи в роторе. Возникает тормозной момент, а кинетическая энергия превращается в тепло на резисторе.
Особенности:
- не требует механических фрикционов;
- обеспечивает плавное торможение;
- нужен тормозной резистор и модуль торможения (для преобразователей частоты);
- энергия рассеивается в виде тепла, поэтому важна вентиляция шкафа.
Динамическое торможение хорошо подходит для насосов, вентиляторов, центрифуг и другого оборудования с большой инерцией.
3. Рекуперативное торможение
Рекуперативное торможение возвращает энергию в питающую сеть. В частотных преобразователях для этого используются активные выпрямители или рекуперативные блоки. При торможении двигатель работает как генератор, а преобразователь отдаёт энергию обратно.
Плюсы:
- экономия электроэнергии;
- меньше нагрева шкафа;
- подходит для частых циклов «разгон–торможение».
Минусы:
- высокая стоимость оборудования;
- сложность настройки;
- требования к качеству сети.
Рекуперация часто применяется в лифтах, кранах, испытательных стендах и мощных приводах.
4. Торможение постоянным током
Это разновидность электрического торможения, при которой в обмотки статора подаётся постоянный ток. Создаётся неподвижное магнитное поле, которое тормозит ротор. Метод используется в асинхронных двигателях с прямым пуском или через устройство плавного пуска.
Преимущества: простота, возможность точной остановки. Недостатки: нагрев обмоток, необходимость источника постоянного тока, ограничения по частоте включений.
Как выбрать электрический тормоз для электродвигателя
Чтобы подобрать тормозное устройство, нужно учесть несколько параметров.
Мощность и момент двигателя
Тормозной момент должен быть достаточным для остановки нагрузки за требуемое время. Обычно он выбирается в пределах 1,5–2,5 от номинального момента двигателя. Для грузоподъёмных механизмов запас может быть больше.
Инерция нагрузки
Чем больше маховые массы (ротор, редуктор, вентилятор, груз), тем больше энергии нужно рассеять. Для больших инерций лучше подходит динамическое или рекуперативное торможение, а не только электромагнитный тормоз.
Режим работы
Если остановки происходят часто (например, 10–20 раз в минуту), фрикционный тормоз быстро износится. В таких случаях применяют частотный преобразователь с тормозным резистором или рекуперацией.
Тип привода
- Прямой пуск. Возможно электромагнитное или динамическое торможение.
- Устройство плавного пуска. Часто реализуется торможение постоянным током.
- Частотный преобразователь. Доступны все виды электрического торможения, включая рекуперацию.
Условия эксплуатации
Важны температура, влажность, запылённость, наличие агрессивных сред. Для улицы и влажных помещений нужны тормоза с защитой IP54 и выше.
Схемы подключения и управление
Электромагнитный тормоз обычно питается от отдельного выпрямителя или блока питания. Напряжение может быть 24, 100, 170, 205 В постоянного тока. Управление выполняется через контактор или выход преобразователя.
Для динамического торможения в преобразователе частоты настраиваются параметры:
- время торможения;
- уровень напряжения на звене постоянного тока;
- сопротивление тормозного резистора;
- ток торможения.
Важно правильно подобрать тормозной резистор: слишком высокое сопротивление снизит момент, слишком низкое — вызовет перегрузку ключа. Расчёт обычно ведётся по мощности и времени торможения.
Типовые ошибки при монтаже и эксплуатации
- Неверный зазор между диском и якорем. Приводит к гулу, перегреву и износу.
- Отсутствие вентиляции шкафа. Тормозной резистор и катушка тормоза выделяют тепло.
- Использование обычного резистора вместо тормозного. Он не выдержит импульсной мощности.
- Неправильная настройка времени торможения. Слишком короткое время даёт рывок и перегрузку, слишком длинное — вялую остановку.
- Игнорирование обслуживания. Фрикционные накладки нужно проверять и менять по регламенту.
Обслуживание и диагностика
Чтобы электрический тормоз работал долго, рекомендуется:
- Проверять зазор и износ накладок не реже одного раза в 3–6 месяцев.
- Контролировать температуру катушки и резисторов.
- Очищать поверхности от пыли и масла.
- Проверять надёжность электрических соединений.
- Тестировать время остановки при вводе в эксплуатацию и после ремонта.
Если двигатель стал тормозить рывками, появился запах горелого или выбивает защиту, нужно проверить цепь торможения, резистор, настройки преобразователя и состояние механики.
Что выбрать для конкретной задачи
Для простых станков и конвейеров, крановых механизмов и механизмов передвижения часто достаточно электромагнитного тормоза типа SDZ1. Для насосов и вентиляторов с большой инерцией лучше подойдёт динамическое торможение с тормозным резистором.
Коротко о главном
Электрический тормоз для электродвигателя — это не одна деталь, а целое семейство решений. Электромагнитный тормоз удерживает и останавливает, динамическое торможение рассеивает энергию в резисторе, рекуперация возвращает её в сеть. Правильный выбор зависит от мощности, инерции, частоты остановок и типа привода. Соблюдение правил монтажа и регулярное обслуживание продлевают срок службы оборудования и обеспечивают безопасность.
