Организация отвода тепла асинхронного двигателя

Почему отвод тепла критичен?

Асинхронный двигатель — это сердце большинства промышленных установок, насосов, вентиляторов, компрессоров, станков и конвейеров. И как любой механизм, преобразующий электрическую энергию в механическую, он неизбежно выделяет тепло. Потери в стали, потери в обмотках статора и ротора, механические потери в подшипниках и трение о воздух — всё это превращается в тепловую энергию, которая должна быть эффективно отведена. Если тепло не отводить, температура изоляции обмоток растёт, и каждые 10 °C сверх номинала сокращают срок службы изоляции примерно вдвое (правило Монтзингера). Именно поэтому система охлаждения — не второстепенная деталь, а важнейший элемент конструкции.

В этой статье мы подробно разберём, как организован отвод тепла, зачем нужны рёбра корпуса, какие бывают системы охлаждения и когда без принудительной вентиляции не обойтись. Если после прочтения у вас останутся вопросы по подбору двигателя — позвоните по телефону 88005507959 или напишите на почту zakaz@uesk.org, и наши инженеры помогут с выбором.

Физика нагрева асинхронного двигателя

Источники тепла внутри машины

Чтобы понять, как работает охлаждение, нужно знать, где именно выделяется тепло. Основные источники потерь:

• Электрические потери в обмотке статора — нагрев медных обмоток пропорционален квадрату тока. При перегрузке двигатель греется особенно интенсивно.
• Потери в обмотке ротора — в короткозамкнутом роторе токи перегрузки также вызывают нагрев.
• Магнитные потери в стали — гистерезис и вихревые токи в сердечнике статора и ротора.
• Механические потери — трение в подшипниках, вентиляционные потери, трение щёток (у двигателей с фазным ротором).
• Добавочные потери — от высших гармоник, неравномерности воздушного зазора и т. д.

Суммарные потери могут достигать 10–20 % от потребляемой мощности. Для двигателя мощностью 15 кВт это означает выделение 1,5–3 кВт тепла, которое нужно рассеять в окружающую среду.

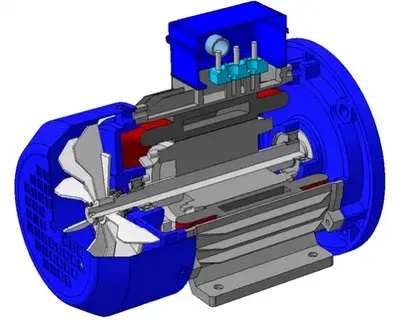

Пути передачи тепла

Тепло от обмоток передаётся несколькими путями:

1. Через изоляцию и сталь сердечника — к корпусу.
2. Через воздушный зазор — к ротору и валу.
3. Через внутренний воздух — к торцевым поверхностям и подшипниковым щитам.
4. От корпуса — в окружающую среду через конвекцию и излучение.

Задача конструктора — сделать эти пути максимально эффективными. И здесь ключевую роль играет корпус с рёбрами.

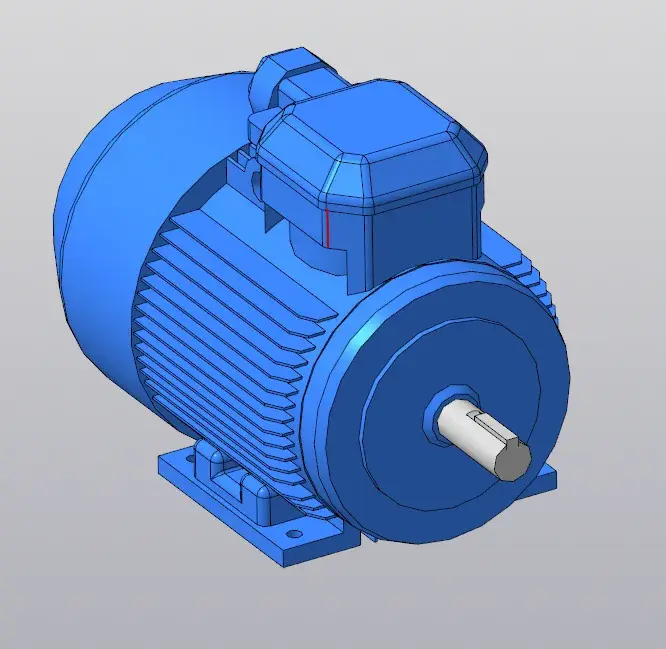

Рёбра корпуса: зачем они нужны и как работают

Принцип увеличения площади теплоотдачи

Рёбра (или рёбра охлаждения) — это выступы на наружной поверхности корпуса, которые увеличивают площадь контакта с воздухом. Чем больше площадь, тем больше тепла может быть передано окружающей среде при той же температуре корпуса. Если гладкий цилиндрический корпус имеет площадь поверхности, скажем, 0,5 м², то с рёбрами она может вырасти в 2–4 раза.

Рёбра обычно выполняются продольными (вдоль оси двигателя) или радиальными. Продольные рёбра характерны для двигателей с аксиальной вентиляцией, радиальные — для некоторых типов с радиальным обдувом. Материал — алюминиевый сплав или чугун. Алюминий легче и лучше проводит тепло, чугун прочнее и дешевле, но тяжелее.

Как рёбра влияют на тепловой режим

Эффективность рёбер зависит от:

• Коэффициента теплопроводности материала — алюминий (около 200 Вт/(м·К)) предпочтительнее чугуна (около 50 Вт/(м·К)).
• Геометрии — высота, толщина, шаг. Слишком близко расположенные рёбра могут «запирать» воздух, снижая конвекцию.
• Скорости обдува — даже небольшой поток воздуха увеличивает теплоотдачу в разы.
• Чистоты поверхности — загрязнение, пыль, масло работают как теплоизолятор.

Именно поэтому в каталогах двигателей указывают степень защиты IP и условия охлаждения. Для двигателей с рёбрами и естественным охлаждением (IC 410) номинальная мощность часто ограничена. Если же двигатель установлен в тесном шкафу без вентиляции, рёбра не спасут — температура воздуха вокруг будет расти, и теплоотдача упадёт.

Практический совет по эксплуатации

Регулярно очищайте рёбра корпуса от пыли и грязи. Слой пыли в 1–2 мм может снизить теплоотдачу на 10–15 %. Для двигателей в запылённых помещениях (деревообработка, цементное производство) рекомендуется обдув чистым воздухом или установка в отдельном вентилируемом боксе.

Когда необходима принудительная вентиляция

Принудительная вентиляция — это не просто «вентилятор на валу». Это целая система, которая может включать отдельный вентилятор, воздуховоды, фильтры, теплообменники. Рассмотрим ситуации, когда без неё не обойтись.

1. Работа на низких оборотах с частотным преобразователем

Самовентиляция эффективна только при номинальной скорости. Если вы используете частотный преобразователь и снижаете обороты до 20–30 % от номинала, встроенный вентилятор почти не гонит воздух. Двигатель перегревается даже при небольшой нагрузке. Решение — установить независимый вентилятор (IC 416) или внешний обдув.

2. Высокая температура окружающей среды

Стандартные двигатели рассчитаны на температуру окружающего воздуха до +40 °C. Если в помещении +50 °C или выше (литейные цеха, котельные, тропические условия), номинальная мощность двигателя должна быть снижена, либо требуется более интенсивное охлаждение. Принудительная вентиляция с забором более холодного воздуха снаружи может решить проблему.

3. Закрытое исполнение и степень защиты IP55/IP65

Двигатели в закрытом исполнении (IP55, IP65) не имеют прямого контакта внутренних частей с внешним воздухом. Тепло отводится через корпус. Если корпус небольшой, а мощность значительная, естественного охлаждения не хватает. Приходится применять наружный обдув или жидкостное охлаждение.

4. Режим работы S1 (продолжительный) с полной нагрузкой

При длительной работе с номинальной нагрузкой двигатель выделяет максимум тепла. Если он установлен в плохо вентилируемом помещении, температура корпуса может достигать 80–90 °C. Принудительная вентиляция позволяет снизить температуру на 20–30 °C и продлить срок службы.

5. Запылённая или влажная среда

В таких условиях обычный вентилятор забивается, а влага конденсируется на обмотках. Применяют специальные системы с фильтрами, влагоотделителями или теплообменниками (воздух-воздух, воздух-вода).

6. Высокогорье

На высоте более 1000 м над уровнем моря плотность воздуха падает, и эффективность охлаждения снижается. Требуется либо снижение нагрузки, либо принудительная вентиляция с повышенным расходом воздуха.

Тепло под контролем — двигатель работает долго

Отвод тепла в асинхронном двигателе — это комплексная задача, которая решается на этапе проектирования и продолжается в эксплуатации. Рёбра корпуса увеличивают площадь теплоотдачи, самовентиляция помогает при номинальных оборотах, а принудительная вентиляция необходима там, где стандартных решений недостаточно. Правильный выбор двигателя, регулярное обслуживание и контроль температуры — залог его долгой и безотказной работы.
