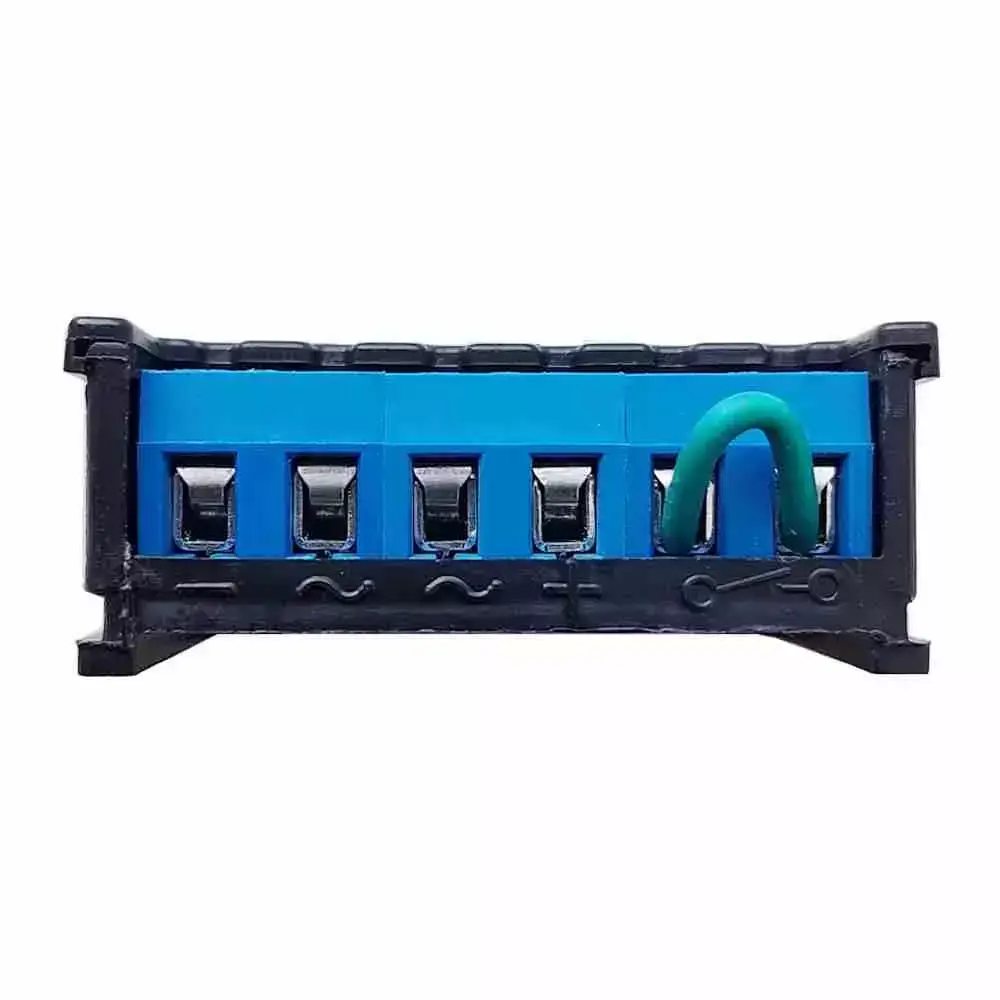

Что такое диодный мост и выпрямительный блок
В современной электротехнике и промышленной автоматизации часто встречаются термины «диодный мост» и «выпрямительный блок». Многие специалисты используют их как синонимы, и это абсолютно оправдано, поскольку речь идет об одном и том же устройстве. Однако между этими названиями существует определенная смысловая разница, обусловленная историей развития электроники и функциональным назначением узла.
Диодный мост — это схемотехническое решение, состоящее из четырех диодов, соединенных по мостовой схеме. Такое название подчеркивает внутреннюю структуру устройства. В свою очередь, выпрямительный блок — это более широкое понятие, которое описывает функцию всего узла: преобразование переменного тока в постоянный (пульсирующий). В состав выпрямительного блока могут входить не только диоды, но и дополнительные элементы: конденсаторы, резисторы, системы охлаждения и защиты.
Таким образом, любой диодный мост является выпрямительным блоком, но не каждый выпрямительный блок ограничивается только четырьмя диодами. В промышленном оборудовании чаще используют термин «выпрямительный блок», так как он точнее отражает назначение узла в системе.
Принцип работы диодного моста
Основная задача диодного моста — выпрямление переменного тока. Переменный ток, как известно, меняет свое направление с определенной частотой (в России стандарт — 50 Гц). Для питания большинства электронных компонентов, электромагнитов, катушек управления и двигателей постоянного тока требуется стабильное постоянное напряжение. Именно здесь и вступает в работу диодный мост.
Схема моста включает четыре диода, соединенных в замкнутый контур. К одной диагонали моста подводится переменное напряжение, с другой снимается постоянное. В каждый полупериод переменного тока проводят только два диода из четырех, обеспечивая ток в нагрузке в одном направлении. В результате на выходе получается пульсирующее постоянное напряжение.
Ключевые этапы работы
- Положительный полупериод: ток проходит через два диода, включенных в прямом направлении, и поступает к нагрузке.
- Отрицательный полупериод: ток проходит через другие два диода, но направление тока в нагрузке сохраняется прежним.
- Сглаживание: для уменьшения пульсаций на выходе устанавливают конденсаторы или дроссели.
Такая схема обеспечивает высокий КПД и надежность, поскольку диоды работают попарно и не перегреваются при правильном расчете.
Разновидности выпрямительных блоков
В зависимости от мощности и области применения выпрямительные блоки могут иметь различную конструкцию:
- Однофазные мосты — применяются в маломощных устройствах, бытовой технике, блоках питания.
- Трехфазные мосты — используются в промышленных установках, электроприводах, зарядных станциях.
- Интегральные сборки — диоды объединены в одном корпусе, что упрощает монтаж и повышает надежность.
Для мощных двигателей с тормозом, например, серии DIN-STORM или ГОСТ-STORM, выпрямительные блоки играют критическую роль. Они обеспечивают питание электромагнитов тормоза, которые удерживают вал двигателя в зафиксированном положении при отключении питания.
Применение в промышленном оборудовании
Выпрямительные блоки широко используются в составе вспомогательных систем электродвигателей. Например, в тормозных модулях они преобразуют переменное напряжение сети в постоянное, необходимое для срабатывания катушки тормоза. Без надежного выпрямителя работа тормоза становится нестабильной, что может привести к аварийным ситуациям.
Кроме того, выпрямительные блоки применяются в схемах управления, зарядных устройствах, источниках питания и системах плавного пуска. В нашем каталоге представлены выпрямительные блоки различных типов, совместимые с популярными моделями двигателей и тормозных систем.
Отдельного внимания заслуживают фрикционные диски, которые работают в паре с тормозными механизмами. Их износ напрямую влияет на эффективность торможения, поэтому при обслуживании электродвигателей важно проверять состояние как выпрямительного блока, так и фрикционных элементов.
Как выбрать выпрямительный блок
При подборе выпрямительного блока необходимо учитывать несколько параметров:
- Максимальный ток. Блок должен выдерживать ток нагрузки с запасом не менее 20–30%.
- Обратное напряжение. Для сетей 220 В подходят диоды с напряжением не менее 400 В, для 380 В — не менее 600–800 В.
- Тип корпуса. Для тяжелых условий эксплуатации выбирайте модели с металлическим радиатором.
- Схема включения. Однофазная или трехфазная, в зависимости от сети и нагрузки.
Неправильный выбор выпрямителя приводит к перегреву, пробою диодов и выходу из строя всего оборудования. Поэтому рекомендуется консультироваться со специалистами перед покупкой.
Заключение
Диодный мост и выпрямительный блок — это основа надежного питания множества промышленных устройств. Понимание принципа их работы помогает правильно подбирать компоненты, проводить диагностику и продлевать срок службы оборудования. Если вы сомневаетесь в выборе или хотите получить профессиональную консультацию, свяжитесь с нами по телефону 8 800 550-79-59 или напишите на почту zakaz@uesk.org.
Мы поможем подобрать выпрямительные блоки, фрикционные диски и электродвигатели с тормозом для ваших задач. Оформите заказ прямо сейчас — наши менеджеры оперативно обработают заявку и предложат оптимальное решение.
