Что такое выпрямитель тока и зачем он нужен
Выпрямитель тока — это электротехническое устройство, преобразующее переменный ток в постоянный (пульсирующий) ток. В основе работы лежит свойство полупроводниковых диодов пропускать ток только в одном направлении. Именно благодаря этому простому физическому принципу стало возможным питание аккумуляторов, электродвигателей постоянного тока, электронных блоков управления и зарядных устройств от стандартной сети 220 В или от генератора автомобиля.
В автомобильной и промышленной технике выпрямители встречаются повсеместно: в генераторах, зарядных устройствах, блоках питания, приводах тормозных систем и вспомогательном оборудовании. Понимание схем выпрямления помогает правильно подобрать компонент, избежать перегрева и продлить срок службы оборудования.
Принцип работы выпрямителя: от переменного к постоянному
Переменный ток меняет направление 50 раз в секунду (при частоте 50 Гц). Диод, включённый последовательно с нагрузкой, «отсекает» отрицательную полуволну — на выходе получается пульсирующее напряжение. Чем больше диодов и чем сложнее схема, тем меньше пульсаций и тем ближе выходное напряжение к идеально постоянному.
Ключевые параметры выпрямителя:
- Прямое падение напряжения на диоде (для кремниевых 0,7–1,2 В, для диодов Шоттки 0,3–0,5 В);
- Обратное напряжение — максимальное напряжение, которое диод выдерживает в закрытом состоянии;
- Выпрямленный ток — допустимый ток нагрузки;
- Коэффициент пульсаций — отношение амплитуды пульсаций к среднему значению напряжения.
Классификация схем выпрямителей
Однофазная однополупериодная схема
Простейшая схема: один диод и нагрузка. Используется в маломощных зарядных устройствах и вспомогательных цепях. Недостаток — высокий коэффициент пульсаций (до 1,57) и низкий КПД. В автомобильной практике такая схема встречается в простейших выпрямителях датчиков и маломощных блоках питания.
Однофазная мостовая схема (схема Греца)
Четыре диода, соединённые в мост, обеспечивают двухполупериодное выпрямление. Коэффициент пульсаций снижается до 0,67, а частота пульсаций удваивается. Это самая распространённая схема в автомобильных генераторах, зарядных устройствах и блоках питания.
Однофазная схема со средней точкой
Два диода и трансформатор с выводом от середины вторичной обмотки. Применяется в источниках питания с двуполярным выходом и в схемах с низким выходным напряжением, где важно минимизировать потери на диодах.
Трёхфазная мостовая схема (схема Ларионова)
Шесть диодов, объединённых в трёхфазный мост. Используется в мощных генераторах, промышленных приводах и тяговом оборудовании. Коэффициент пульсаций — всего 0,057, что позволяет обходиться без громоздких фильтров. Именно такая схема применяется в автомобильных генераторах переменного тока.
Трёхфазная схема со средней точкой
Три диода и нулевой вывод трансформатора. Применяется в низковольтных мощных выпрямителях, например в сварочных аппаратах и зарядных станциях.
Сглаживающие фильтры и стабилизация
После выпрямления напряжение имеет пульсирующий характер. Для его сглаживания применяют:
- Конденсаторные фильтры — простые и дешёвые, хорошо работают при малых токах;
- LC-фильтры — дроссель и конденсатор, эффективны при больших токах нагрузки;
- Активные стабилизаторы — обеспечивают точное выходное напряжение независимо от нагрузки.
В автомобильных генераторах функцию стабилизации выполняет регулятор напряжения, а роль фильтра частично играет аккумуляторная батарея.

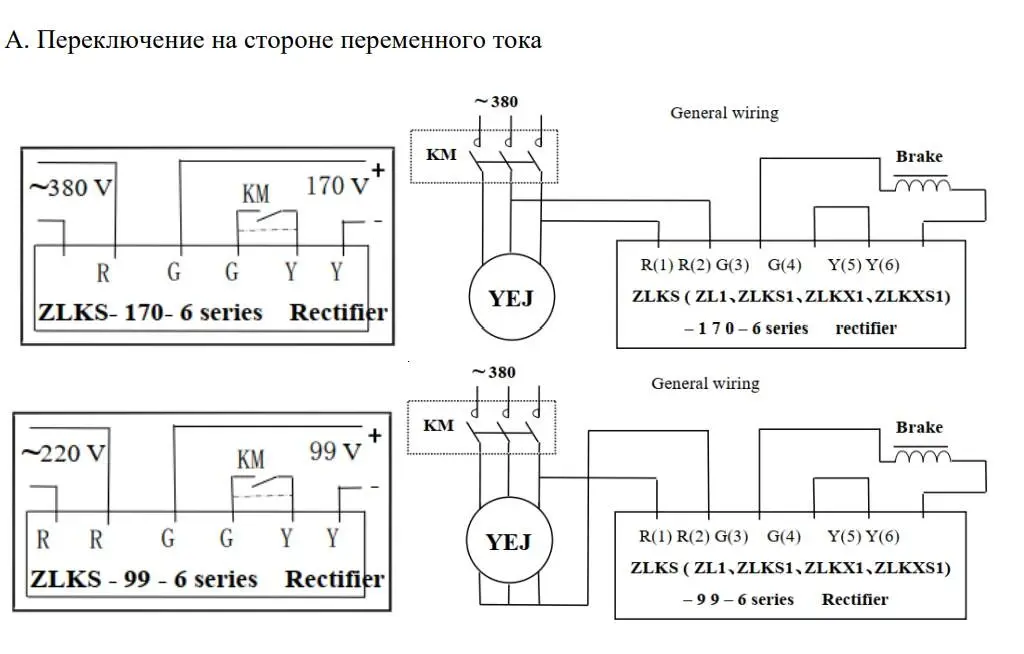

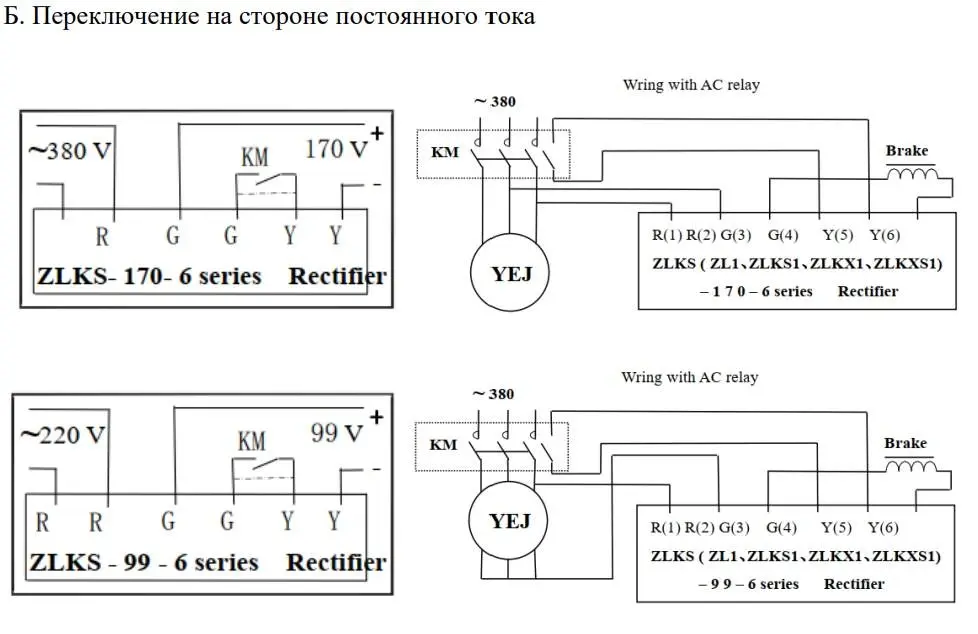

Схемы подключения выпрямителя
Подключение к однофазной сети
Вход выпрямителя подключается к вторичной обмотке трансформатора или напрямую к сети через предохранитель. Соблюдайте полярность диодов и номиналы по току. Для защиты от перегрузки устанавливают автоматический выключатель или плавкий предохранитель.
Подключение к трёхфазной сети
Фазы A, B, C подаются на входы моста, выходы «+» и «–» идут к нагрузке. Обязательно проверяйте порядок чередования фаз при работе с электродвигателями: неверное подключение приведёт к реверсу.
Для приводов с торможением рекомендуем ознакомиться с разделом электродвигатели с тормозом.
Подключение в цепи генератора автомобиля
Выпрямительный блок генератора соединяет обмотки статора по трёхфазной мостовой схеме. Выход «+» идёт на аккумулятор, «–» — на массу. Дополнительные диоды питают цепь возбуждения. При замене блока важно соблюдать полярность и момент затяжки клемм.
Где применяются выпрямители
- Автомобильные генераторы и зарядные устройства;
- Электроприводы постоянного тока и тормозные системы;
- Источники бесперебойного питания;
- Сварочное оборудование;
- Промышленные станки и конвейеры;
- Бытовые и промышленные блоки питания.
Для приводов с фрикционным торможением важно правильно рассчитать выпрямитель по току: изучите фрикционные диски и подберите совместимые компоненты.
Как выбрать выпрямительный блок
- Определите номинальное напряжение и ток нагрузки;
- Уточните требуемый коэффициент пульсаций;
- Проверьте условия охлаждения (радиатор, вентиляция);
- Убедитесь в совместимости с типом двигателя и системой управления;
- Обратите внимание на класс изоляции и степень защиты IP.
Для двигателей серии АИС по DIN и АИР оп ГОСТ с тормозом доступны специализированные решения: DIN с тормозом и ГОСТ с тормозом.
Типичные ошибки при монтаже
- Переполюсовка диодов — мгновенный выход из строя;
- Отсутствие радиатора — перегрев и деградация кристалла;
- Неверный выбор номинала по току — работа на пределе возможностей;
- Пренебрежение фильтрами — повышенные пульсации и помехи в сети;
- Плохой контакт клемм — искрение и локальный нагрев.
