АДМ(DC)132M2 11 кВт 3000 об/мин
Характеристики
- Тип двигателя Трехфазный 380В
- Высота до центра вала 132 мм
- Мощность двигателя 11 кВт
- Обороты двигателя 3000 об/мин
- Диаметр вала 38 мм
- Входное напряжение 220/380В AC
- Степень защиты IP55
- Артикул 237986 /1001 на лапах В3
- Бренд УРАЛЭЛЕКТРО
- Страна производитель Россия
- Гарантия 2 года

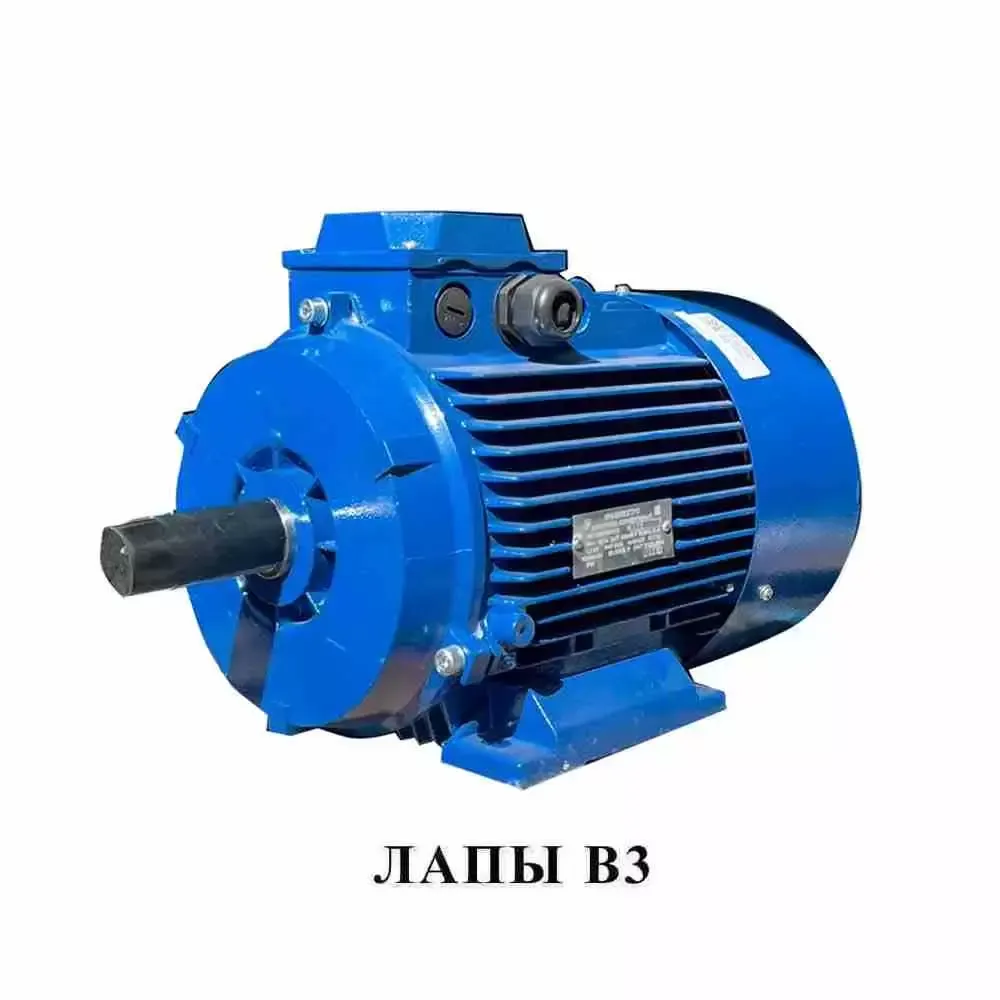

Электродвигатель АДМ(DC)132M2 11 кВт 3000 об/мин 1001 на лапах В3
Характеристики
- Тип двигателя Трехфазный 380В
- Высота до центра вала 132 мм
- Мощность двигателя 11 кВт
- Обороты двигателя 3000 об/мин
- Диаметр вала 38 мм
- Входное напряжение 220/380В AC
- Степень защиты IP55
- Артикул 237986 /1001 на лапах В3
- Бренд УРАЛЭЛЕКТРО
- Страна производитель Россия
- Гарантия 2 года
Описание
АДМ(DC)132M2 11 кВт 3000 об/мин 1001 на лапах В3 — вентилятор сушильной камеры
АДМ(DC)132M2 11 кВт 3000 об/мин — высокотемпературный электродвигатель для сушильных камер. Для этой позиции: 11 кВт, 3000 об/мин, ось 132 мм, вал 38 мм.
Сеть 220/380В AC, степень защиты IP55, изоляция H до 180 °C, охлаждение IC0141, режим S1 постоянный. Тип — Трехфазный 380В.
Штатный вентилятор и исполнение «1П»
Класс изоляции на карточке — H до 180 °C. Подшипники закрытые, высокотемпературная смазка заложена на срок службы. Режим работы этой позиции — S1 постоянный.
В исполнении «1П» кожуха и своего вентилятора нет: корпус стоит в потоке воздуха камеры, снаружи нет кожуха, который мешает посадке. Без префикса «1П» на двигателе остаётся штатный вентилятор. Метод охлаждения смотрите в строке характеристики: IC0141.
Шпонка под крыльчатку камеры
Монтаж этой позиции — IM 1001 на лапах В3. На рабочем конце вала шпоночный паз со шпонкой: на него сажают крыльчатку, шкив или полумуфту. С торца вала — резьбовое отверстие под крепёж крыльчатки вентилятора камеры. Установочные размеры — во вкладке «Размеры», руководство серии АДМ(DC) — в блоке «документация». Присоединительные размеры сверяют с ГОСТ 31606-2012, как у общепромышленного АИР и АДМ той же оси.
Преимущества эл двигателя АДМ(DC):
✅ Класс изоляции H (180 °C) — обмотки сохраняют характеристики при длительном нагреве, где двигатель с классом F выходит из строя за часы.
✅ Климатическое исполнение Т2 — специальная пропитка обмоток и покрытие корпуса обеспечивают стойкость к влажному горячему воздуху сушильной камеры.
✅ Закрытые подшипники с высокотемпературной смазкой — смазка рассчитана на весь срок службы без замены и не выгорает при нагреве.
✅ Возможно исполнение «1П» без собственного вентилятора — для установки непосредственно в поток горячего воздуха камеры; нет выступающих частей, которые мешают монтажу.
✅ Допуск к работе с ПЧ — класс H позволяет подключать двигатель через частотный преобразователь для плавного регулирования воздухообмена.
✅ ГОСТ 31606-2012 — совместимость с серией АИР и АДМ по установочным размерам: замена стандартного двигателя на высокотемпературный без переделки посадочных мест.
✅ Российское производство Уралэлектро — гарантия 2 года, стабильные сроки поставки, цена без валютных рисков.
Клеммы на сеть этого мотора
К сети 220/380В AC двигатель подключают в клеммной коробке по схеме треугольник / звезда. Перемычки ставят по шильдику этой позиции. Порядок сборки — в статье про подключение.
Заявку можно оформить на сайте или письмом на zakaz@uesk.org — пришлём счёт-договор. В письме достаточно маркировки с карточки и пометки, нужен ли вариант «1П».
АДМ(DC)132M2 11 кВт 3000 об/мин 1001 на лапах В3 — изоляция H до 180 °C, охлаждение IC0141.
*Предложение не является публичной офертой
Характеристики
- Тип двигателя Трехфазный 380В
- Высота до центра вала 132 мм
- Мощность двигателя 11 кВт
- Обороты двигателя 3000 об/мин
- Диаметр вала 38 мм
- Входное напряжение 220/380В AC
- Степень защиты IP55
- Класс изоляции H до 180 °C
- Режим работы S1 постоянный
- Метод охлаждения IC0141
Установочные и присоединительные размеры АДМ(DC)132M2 11 кВт 3000 об/мин 1001 на лапах В3
1001 на лапах В3
| Наименование | h | d1 | l1 | l10 | b10 | d24 | d20 | d25 | DH | b1 | S |
| H | D | E | B | A | P | M | N | DH | F | d22 | |
| АДМ(DC)132M2 11 кВт 3000 об/мин | 132 | 38 | 80 | 178 | 216 | 350 | 300 | 250 | М12х1,75х40 | 10 | 4x19 |
Вам может подойти
Аналоги и сопутствующие товары
Отзывы
Отзывов еще нет
Поделитесь мнением, чтобы помочь другим покупателям в выборе
Как купить АДМ(DC)132M2 11 кВт 3000 об/мин 1001 на лапах В3
-
1 шаг
- Положить товар в корзину
- Оформить быстрый заказ
- Отправить нам заявку на почту
-
2 шагВ течение короткого времени вы получите предложение или счёт на оплату с индивидуальными условиями оплаты и доставки
-
3 шагПосле оплаты вашего заказа мы отправим его по адресу, который вы укажете в заявке, в течение 2-х дней. В зависимости от суммы заказа на итоговую стоимость может быть применена скидка
Обозначения для покупки электродвигателя
-
Климатические исполнения электродвигателя
Характеристика для оборудования, обозначающая вид климатического исполнения для каждого конкретного электродвигателя и категорию его размещения. Эл двигатели маркируются согласно государственному стандарту – ГОСТ 15150. Маркировка имеет цифровое и буквенное значение, которые характеризуют температурный режим климатической зоны и категорию размещения агрегата. Покупайте электродвигатель с необходимым климатическим исполнением.
- У1 — умеренный климат на открытом воздухе
- У2 — умеренный климат в помещении или под навесом
- У3 — умеренный климат в закрытом помещении
- УХЛ1 — умеренный и холодный климат на открытом воздухе
- УХЛ2 — умеренный и холодный в помещении или под навесом
- УХЛ3 — умеренный и холодный в закрытом помещении
- Т — влажный тропический климат
-
Монтажные крепления двигателя
Двигатели имеют определённые модификации в части монтажа. Электродвигатель крепится внизу на лапы или торцевое крепление на фланец, либо комбинированное на лапы и фланец. Существуют отличия фланцев, большой фланец В5 и малый фланец В14. Крановые двигатели так же имеют отличие в части конструкции вала. Или цилиндрический вал, или конический вал. Выбирайте к покупке электродвигатель с необходимым монтажным креплением в карточке товара, указав модификацию.
- 1081/1001 - крепление на лапах с одним рабочим концом вала
- 2081/2001 - крепление на лапах и фланце В35 с одним рабочим концом вала
- 3081/3001 - крепление на фланце В5 с одним рабочим концом вала
- 2181 - крепление на лапах и фланце В34 с одним рабочим концом вала
- 3681 - крепление на лапах и фланце В14 с одним рабочим концом вала
-
Подключение эл двигателя
Двигатели подключаются к трехфазной сети по схеме треугольник/звезда 220/380В или 380/660В в зависимости от напряжения сети. Либо одинарное подключение 380В звездой. Для мощных двигателей применяют комбинированное подключение. Тип подключения указан в характеристиках. Однофазные двигатели подключаются к сети 220В, отличаются наличием рабочего конденсатора, либо имеют два конденсатора; пусковой и рабочий.
-
Материал корпуса электродвигателя
Станина (корпус) электродвигателя изготавливается из двух типов металла: алюминий и чугун. Алюминиевые электродвигатели востребованы в оборудовании, где важен минимальный вес изделия, есть возможность снять лапы и переставить их сбоку. Коробка выводов (БРНО) окажется сбоку, а не сверху. Габарит двигателя при этом ограничен для такого типа материала, как правило это двигатели до 160 высоты вала. Чугунные двигатели устойчивы к высоким вибрациям за счет литой станины и чугунных подшипниковых щитов. Если важен материал корпуса приобретаемого электродвигателя, уточняйте его у менеджеров.
