Высота до центра вала двигателя: ключевой геометрический параметр

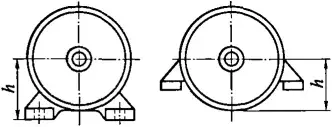

В мире промышленного оборудования и электропривода существует множество технических характеристик, и одна из фундаментальных — высота до центра вала (h), также известная как высота оси вращения. Этот размер определяет расстояние от опорной поверхности лап двигателя (или фланца) до центра его выходного вала. Почему этот, казалось бы, простой геометрический параметр так важен? Он является основным фактором, обеспечивающим соосность и правильное соединение двигателя с приводимым механизмом — насосом, редуктором, вентилятором или компрессором. Неверно подобранная высота приводит к перекосам, вибрациям, ускоренному износу подшипников и муфт, а в итоге — к выходу из строя всего агрегата.
В России и странах СНГ данный параметр стандартизирован согласно ГОСТ 2479 (для асинхронных двигателей). Понимание этого размера критически важно не только для проектировщиков, но и для специалистов, занимающихся модернизацией, ремонтом или простой заменой электродвигателя на производстве.
На что конкретно влияет высота оси вращения?
Выбор правильной высоты до центра вала — это не формальность, а необходимое условие для долговечной и эффективной работы привода. Рассмотрим ключевые аспекты ее влияния.
1️⃣Совместимость и монтаж
Главная задача параметра h — обеспечить идеальную соосность валов двигателя и рабочей машины. Стандартизированные значения (56, 63, 71, 80, 90, 100, 112 мм и далее) созданы для унификации. Это значит, что двигатель с h=100 мм от одного производителя механически сможет заменить аналогичный двигатель другого бренда, при условии совпадения посадочных размеров лап. Это упрощает поиск замены и снижает простои.
2️⃣Передача крутящего момента
Любая несоосность, вызванная неверной высотой, создает дополнительные радиальные и осевые нагрузки на валы и подшипники. Муфта (упругая, зубчатая, кулачково-дисковая) работает в нерасчетном режиме, что ведет к ее перегреву и разрушению. Это напрямую снижает надежность передачи мощности от двигателя к потребителю.
3️⃣Виброакустические характеристики
Неправильная установка из-за несовпадения высот — одна из частых причин повышенной вибрации. Вибрация не только ускоряет износ, но и повышает уровень шума, может вызывать ослабление крепежа и даже разрушение фундамента или рамы.
4️⃣Вопросы обслуживания
Стандартизированная высота облегчает процедуры технического обслуживания: центровку, проверку зазоров, замену муфт. Специалисту не приходится каждый раз изобретать уникальные решения для компенсации несоответствий.
Стандартные ряды высот и типы двигателей
Высота до центра вала жестко коррелирует с габаритами и мощностью электродвигателя. Чем больше мощность и размеры статора, тем больше требуется высота для размещения вала и обмоток. Существует четкая градация.
Маломощные двигатели (микроприводы)
Высоты: 56 мм, 63 мм, 71 мм.
Используются для маломощных применений: небольшие вентиляторы, насосы циркуляции, приводы заслонок, конвейеры легких изделий. Мощность обычно от 0.12 до 0.75 кВт. Часто выполняются в моноблочном исполнении или с фланцем.
Двигатели средней и высокой мощности
Это самый распространенный ряд, сердце российской промышленности.
Высоты: 80 мм, 90 мм, 100 мм, 112 мм, 132 мм, 160 мм, 180 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм.
Напряжение подключения: 220/380В или 380/660В?
Этот вопрос напрямую связан со схемой соединения обмоток статора («звезда» или «треугольник») и напряжением питающей сети. Высота вала на выбор напряжения не влияет, но знать это различие критически важно при заказе.
Двигатели на напряжение 220/380 В
Самый распространенный вариант для низковольтных сетей.
Применение: Питание от стандартной трехфазной сети 380 В (междуфазное напряжение).
Схема подключения: Для работы в сети 380 В обмотки соединяются в «звезду» (Y). Напряжение 220 В в маркировке указывает на напряжение на одну обмотку при таком соединении. Эта схема обеспечивает более плавный пуск, но меньший пусковой момент.
Где используется: Подавляющее большинство промышленных установок, насосные станции, вентиляционные системы, станки в цехах с сетью 380В.
Двигатели на напряжение 380/660 В
Подключение для двигателей 132 высоты до центра вала и выше.
Применение: Для работы в сети 380 В обмотки соединяются в «треугольник» (Δ). Для работы в сети 660 В (например, в некоторых подземных выработках или специфичных промышленных сетях) — в «звезду».
Особенность: Соединение «треугольником» на 380 В дает больший пусковой момент, но и большие пусковые токи. Часто требует применения устройств плавного пуска или частотных преобразователей.
Где используется: Горнодобывающая промышленность (сеть 660В), мощные приводы, где требуется высокий момент на валу при прямом пуске от сети 380В.
Критически важно! Подключение двигателя 220/380В в «треугольник» к сети 380В приведет к мгновенному выходу его из строя из-за перегрева обмоток. Всегда проверяйте бирку на двигателе перед подключением!
Практическое руководство по выбору и замене
Как определить необходимую высоту?
1. По старому двигателю: Самый надежный способ. Замерьте штангенциркулем расстояние от плоскости монтажных лап до центра вала. Очистите поверхность от грязи и краски для точности.
2. По паспорту оборудования: В технической документации на насос, вентилятор или станок всегда указан тип и исполнение требуемого электродвигателя, включая высоту оси.
3. По мощности и частоте вращения: Зная требуемую мощность (кВт) и синхронную частоту (об/мин), можно определить диапазон стандартных высот.
Что делать, если точного аналога нет?
В идеале нужен двигатель с идентичной высотой h и совпадающими межосевыми расстояниями крепежных отверстий на лапах. Если такой в наличии отсутствует, возможны варианты:
- Использование переходной плиты (рамки): Если новая высота отличается, но мощность и посадочный размер под муфту подходят, можно изготовить или заказать переходную монтажную плиту нужной толщины. Это требует высокой точности изготовления и последующей тщательной центровки.
- Замена муфты: Иногда проще подобрать компенсирующую муфту, допускающую большие смещения, но это временное решение.
- Консультация со специалистом: В сложных случаях лучший путь — обратиться к инженерам. Позвоните по телефону 8 (800) 550-79-59 — наши технические эксперты помогут найти оптимальное решение для замены, учитывая все параметры.

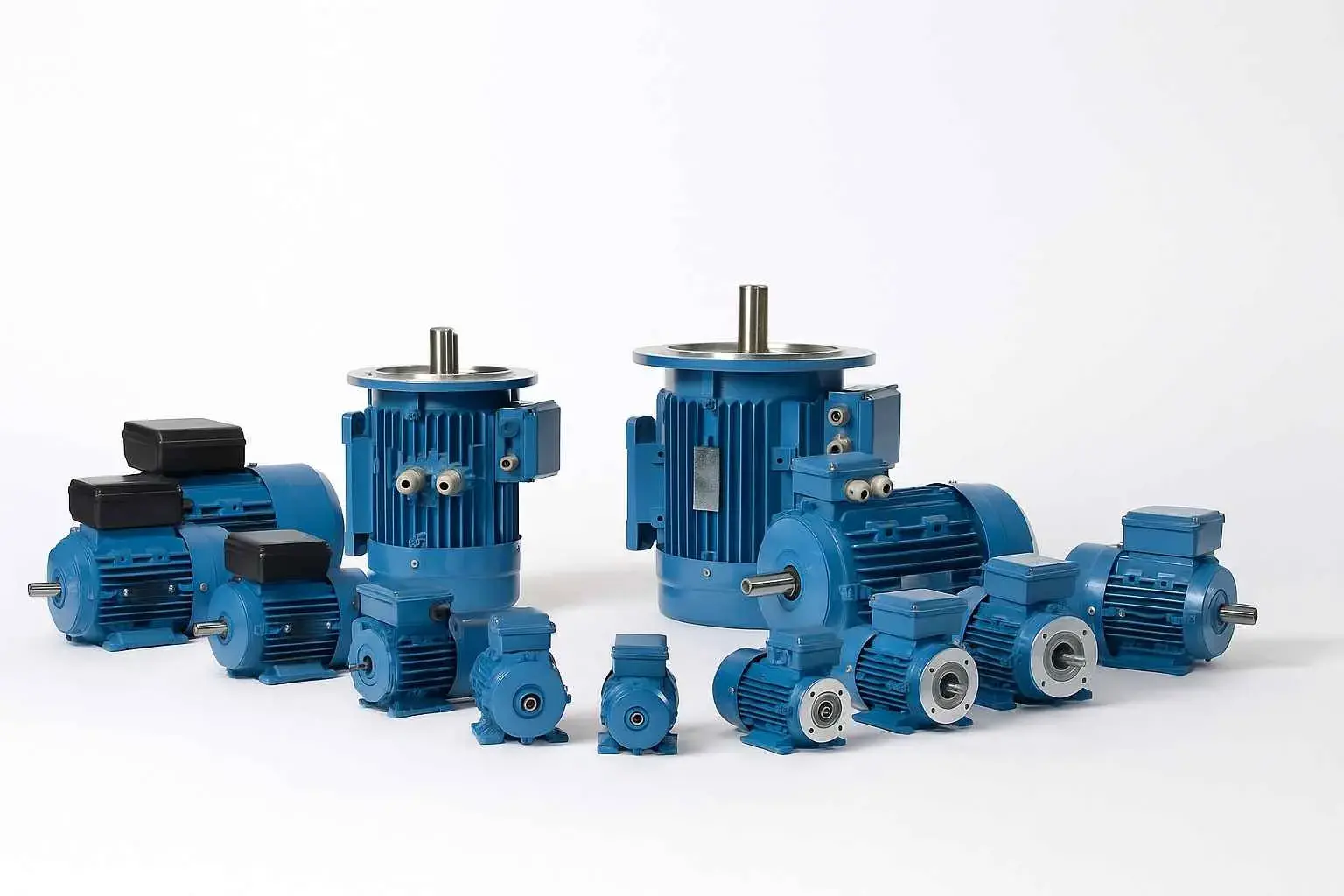

Где купить двигатель с нужной высотой центра вала?
Выбор надежного поставщика — залог успешного приобретения. Наш интернет-магазин предлагает широкий ассортимент асинхронных электродвигателей всех стандартных высот оси вращения от проверенных российских и зарубежных производителей.
Мы обеспечиваем:
- Полное соответствие параметров ГОСТ и IEC.
- Наличие подробных технических характеристик и габаритных чертежей для каждой модели.
- Помощь в подборе аналога по каталогу или характеристикам вашего старого двигателя.
- Гарантию на всю продукцию.
- Оперативную доставку по всей России.
Не рискуйте работоспособностью вашего производства. Правильно подобранный двигатель — это отсутствие простоев и долгий срок службы оборудования.
Закажите профессиональный подбор электродвигателя прямо сейчас! Отправьте техническое задание или характеристики старой машины на почту zakaz@uesk.org или свяжитесь с нами по бесплатному номеру 8 (800) 550-79-59.
Наши специалисты оперативно подготовят для вас несколько вариантов поставки с оптимальным соотношением цены и технических характеристик, гарантируя идеальное соответствие по высоте до центра вала и всем другим критическим параметрам.
