Зачем нужно торможение асинхронного электродвигателя
Асинхронные электродвигатели являются основой современной промышленности — от конвейеров до металлорежущих станков. Однако после отключения питания ротор продолжает вращаться по инерции, что не всегда допустимо. Торможение асинхронного электродвигателя — это критически важный процесс, обеспечивающий безопасность, точность позиционирования и увеличение срока службы оборудования.
Виды торможения асинхронного электродвигателя
Существует несколько способов остановки асинхронного двигателя, каждый из которых имеет свои преимущества и ограничения. Выбор метода зависит от конкретных условий эксплуатации, требований к точности и динамике.
Механическое торможение
Это самый простой и надежный способ, при котором используется тормозное устройство, воздействующее непосредственно на вал двигателя или на тормозной шкив. Механические тормоза бывают колодочными, дисковыми и ленточными. Они применяются в крановых установках, лифтах и других механизмах, где требуется надежная фиксация вала после остановки.
Особенности механического торможения
- Высокая надежность и простота конструкции;
- Не требует сложной электроники;
- Обеспечивает удержание вала в неподвижном состоянии после остановки;
- Требует регулярного обслуживания и замены тормозных колодок.

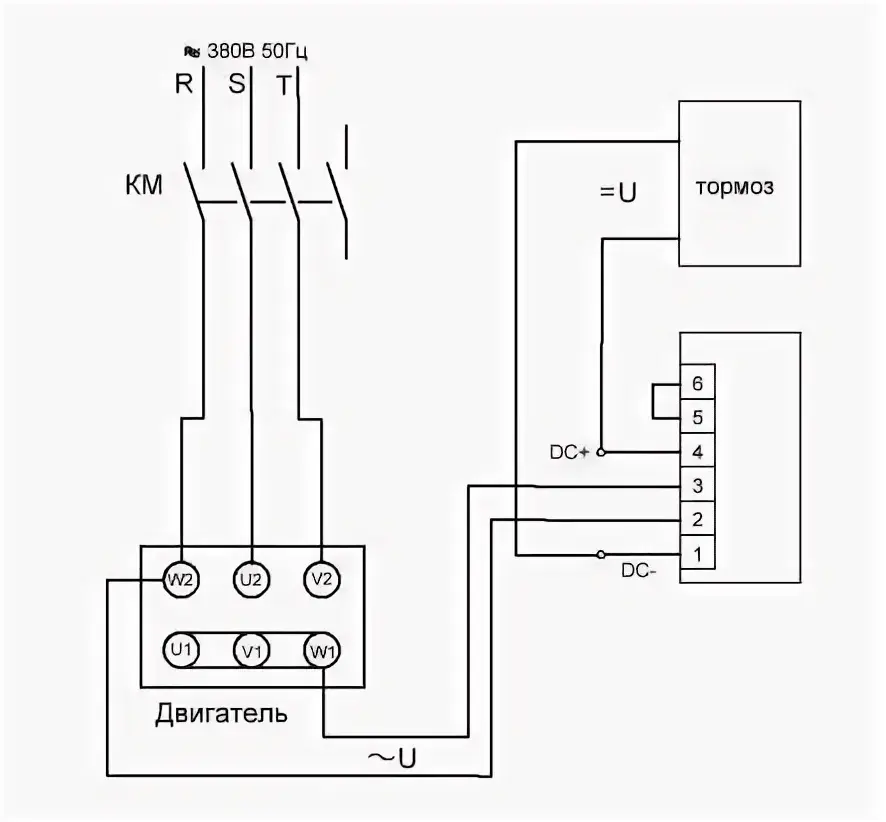

Для реализации механического торможения используются такие запчасти, как электромагнитные тормозные системы, выпрямители, тормозные диски.
Электрическое торможение
Электрические методы торможения основаны на изменении режима работы самого двигателя. Они позволяют плавно и точно останавливать ротор, а также рекуперировать энергию обратно в сеть.
Динамическое торможение
При динамическом торможении обмотки статора отключаются от сети переменного тока и подключаются к источнику постоянного тока. В результате возникает неподвижное магнитное поле, которое создает тормозной момент. Этот метод прост и эффективен, но требует дополнительного источника постоянного тока.
Преимущества динамического торможения:
- Плавная и бесступенчатая остановка;
- Отсутствие механического износа;
- Возможность точной регулировки тормозного момента.
Для реализации динамического торможения необходимы такие компоненты, как блоки динамического торможения, контакторы, резисторы.
Рекуперативное торможение
Рекуперативное торможение используется в тех случаях, когда частота вращения ротора превышает синхронную скорость (например, при спуске груза). В этом режиме двигатель переходит в генераторный режим и возвращает энергию в питающую сеть. Это наиболее энергоэффективный метод, но он требует наличия инвертора или преобразователя частоты с функцией рекуперации.
Особенности рекуперативного торможения
- Экономия электроэнергии;
- Снижение нагрева двигателя;
- Сложность и высокая стоимость оборудования.
Торможение противовключением
Этот метод заключается в изменении порядка чередования фаз статора, что приводит к созданию тормозного момента, направленного против вращения ротора. Торможение противовключением — очень эффективный способ быстрой остановки, но он сопровождается большими токами и нагревом двигателя. Поэтому его применяют для двигателей малой и средней мощности.
Процесс торможения асинхронного электродвигателя
Рассмотрим подробнее, как происходит торможение в каждом из методов, и какие факторы влияют на эффективность.
Механическое торможение: пошаговый процесс
- Подача сигнала на отключение двигателя от сети.
- Снятие напряжения с электромагнита тормоза, который удерживает колодки в отведенном положении.
- Под действием пружин колодки прижимаются к тормозному шкиву или диску.
- Возникает сила трения, которая быстро останавливает вращение вала.
- После остановки двигатель остается заторможенным до следующего пуска.
Динамическое торможение: этапы
- Отключение статора от трехфазной сети.
- Подача постоянного тока на две фазы статора (обычно через контактор).
- Создание неподвижного магнитного поля, которое индуцирует токи в роторе.
- Эти токи создают тормозной момент, пропорциональный скорости вращения.
- По мере снижения скорости момент уменьшается, и двигатель плавно останавливается.
Рекуперативное торможение: как это работает
- При превышении синхронной скорости ротор начинает вращаться быстрее магнитного поля.
- Скольжение становится отрицательным, и двигатель переходит в генераторный режим.
- Энергия торможения преобразуется в электрическую и возвращается в сеть через инвертор.
- Тормозной момент регулируется частотой и напряжением на выходе преобразователя.
Торможение противовключением: механизм
- Изменение порядка чередования фаз на статоре.
- Магнитное поле начинает вращаться в противоположную сторону.
- Возникает значительный тормозной момент, который быстро снижает скорость ротора.
- Для предотвращения реверса двигатель отключается в момент остановки (обычно с помощью датчика скорости).
Запчасти для торможения асинхронных двигателей
Для реализации различных методов торможения требуется разнообразное оборудование и расходные материалы. Рассмотрим основные категории запчастей.
Механические тормоза
К ним относятся:
- Тормозные колодки — изготавливаются из фрикционных материалов, обеспечивающих высокий коэффициент трения;
- Тормозные диски и шкивы — стальные или чугунные элементы, на которые воздействуют колодки;
- Электромагниты — устройства для управления тормозом (отпускание и затягивание);
- Пружины — создают усилие прижатия колодок;
- Регулировочные механизмы — для компенсации износа.
Электрические компоненты
Для динамического и рекуперативного торможения потребуются:
- Блоки динамического торможения — преобразуют переменный ток в постоянный;
- Тормозные резисторы — рассеивают избыточную энергию при торможении;
- Контакторы и пускатели — для коммутации цепей;
- Преобразователи частоты с функцией рекуперации — для возврата энергии в сеть;
- Датчики скорости и реле — для контроля процесса торможения.
Все перечисленные запчасти вы можете приобрести в нашей компании. Мы гарантируем высокое качество и доступные цены.
Особенности выбора метода торможения
При выборе способа торможения необходимо учитывать множество факторов: мощность двигателя, характер нагрузки, требования к точности остановки, условия эксплуатации и бюджет.
Для каких применений подходит каждый метод
Механическое торможение — идеально для кранов, лифтов, подъемников, где требуется удержание груза в неподвижном состоянии. Также оно часто применяется в аварийных ситуациях.
Динамическое торможение — подходит для станков, центрифуг и другого оборудования, где нужна плавная остановка без рывков. Оно широко используется в деревообрабатывающей и металлообрабатывающей промышленности.
Рекуперативное торможение — оптимально для механизмов с частыми пусками и торможениями, таких как лифты, эскалаторы и транспортные средства. Оно позволяет существенно экономить электроэнергию.
Торможение противовключением — применяется для быстрой остановки в экстренных случаях, а также в приводах с реверсом.Практические рекомендации по эксплуатации
Чтобы торможение асинхронного электродвигателя было эффективным и безопасным, следуйте этим советам:
- Регулярно проверяйте состояние тормозных колодок и дисков — износ не должен превышать допустимых значений;
- Для динамического торможения используйте качественные блоки питания постоянного тока;
- При торможении противовключением обязательно контролируйте температуру обмоток — перегрев может привести к выходу двигателя из строя;
- Настройте систему управления так, чтобы торможение происходило плавно, без резких рывков;
- Используйте частотные преобразователи с функцией рекуперации для снижения энергопотребления.
