Асинхронный электродвигатель: полный гид по способам торможения

Способы торможения асинхронных электродвигателей

Асинхронный электродвигатель — центр современной промышленности и многих механизмов. Его надежность и эффективность неоспоримы, однако управление процессом остановки требует особого внимания. Правильно организованное торможение не только обеспечивает безопасность, но и повышает точность технологических процессов, снижает износ оборудования и, в некоторых случаях, позволяет экономить электроэнергию.

Электрические способы торможения: принципы и физика процесса

Электрическое торможение основано на преобразовании кинетической энергии вращающегося ротора и механизма в другие виды энергии, преимущественно в тепло, рассеиваемое в двигателе или внешних цепях. Ключевым параметром здесь является создание отрицательного (тормозного) момента. Этот момент направлен против направления вращения ротора, что и приводит к замедлению и остановке.

1) Рекуперативное (генераторное) торможение

Это самый экономичный способ, при котором двигатель переходит в генераторный режим и возвращает электроэнергию в сеть. Это происходит, когда скорость вращения ротора превышает синхронную скорость магнитного поля статора (например, при спуске груза у подъемного механизма). ЭДС, наводимая в обмотках ротора, меняет направление, ток начинает протекать из двигателя в сеть, создавая тормозной момент.

Особенности и применение:

• Экономия энергии: Основное преимущество — возврат части электроэнергии.
• Требования к сети: Сеть должна быть готова принять эту энергию. В простых схемах без преобразователей избыточная энергия может привести к нежелательному повышению напряжения.
• Идеально для частотных преобразователей: Современные частотные преобразователи (ЧП) с функцией рекуперации эффективно управляют этим процессом, либо рассеивая энергию на тормозном резисторе, либо возвращая ее в сеть через специальный инверторный модуль.
• Примеры использования: Лифты и подъемные краны при спуске груза, конвейеры с уклоном, где груз движется под действием силы тяжести, испытательные стенды.

2) Динамическое торможение

При динамическом торможении обмотки статора отключаются от сети переменного тока и подключаются к источнику постоянного тока. Создаваемое при этом неподвижное магнитное поле статора наводит в роторе токи, взаимодействие которых и создает тормозной момент. Кинетическая энергия вращения преобразуется в тепло, рассеиваемое в роторе.

Особенности и применение:

• Простота реализации: Не требует сложных систем, достаточно выпрямителя для получения постоянного тока.
• Эффективность на высоких скоростях: Тормозной момент максимален на высоких оборотах и падает по мере снижения скорости, что может потребовать дополнительного механического тормоза для полной остановки.
• Нагрев двигателя: Основная энергия гасится в роторе, что требует контроля температуры.
• Примеры использования: Остановка центробежных насосов и вентиляторов, торможение главного привода металлорежущих станков, конвейеры в упаковочных линиях для точного позиционирования.

3) Торможение противовключением

Самый интенсивный и жесткий способ. Для его реализации меняется порядок чередования фаз, подаваемых на статор (реверсируется вращающееся магнитное поле). Двигатель создает момент, направленный в сторону, противоположную вращению ротора, что вызывает быстрое замедление. После остановки двигатель начнет разгоняться в обратную сторону, поэтому крайне важно вовремя отключить питание, обычно с помощью реле контроля скорости или времени.

Особенности и применение:

• Высокий тормозной момент: Обеспечивает быструю остановку даже на низких скоростях.
• Большие токи и нагрев: В момент переключения токи могут в 6-7 раз превышать номинальные, что вызывает сильный нагрев обмоток. Частое использование сокращает ресурс двигателя.
• Требуется система отключения: Обязательна автоматика для отключения питания.
• Примеры использования: Мостовые краны для быстрой остановки тележки, прессы, штамповочные машины, лебедки. Применяется там, где важна скорость остановки, а циклы работы не слишком частые.

Механические способы торможения

Эти способы предполагают создание тормозного момента за счет сил трения или взаимодействия магнитных полей без перевода двигателя в специальный режим.

Тормоз с электромагнитом (электромагнитный тормоз)

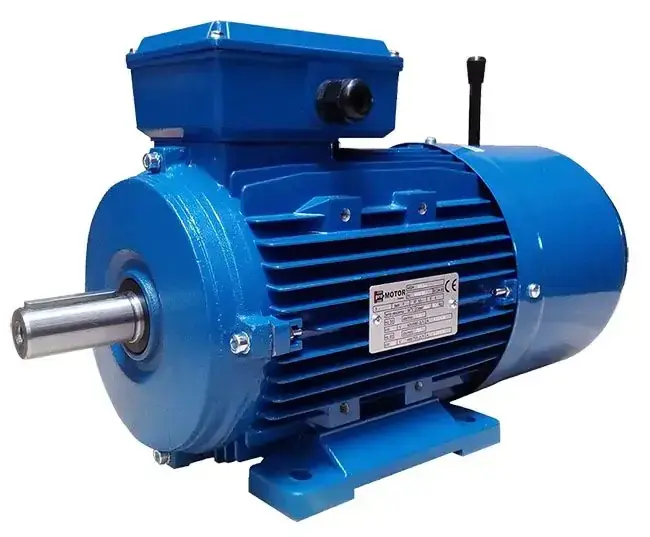

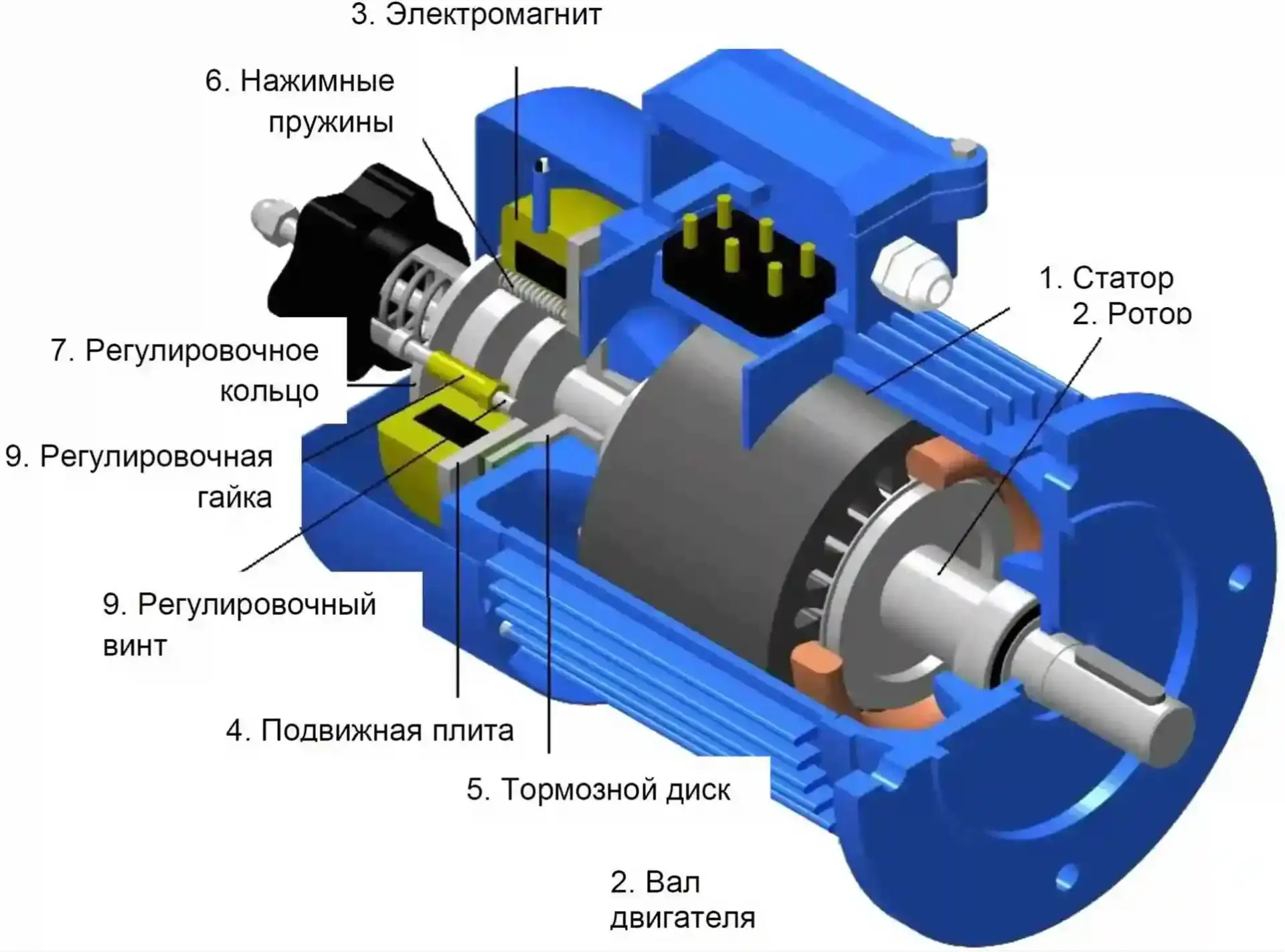

Наиболее распространенный тип механического тормоза, часто поставляемый в одном корпусе с двигателем (мотор-тормоз). Принцип работы: при подаче напряжения на электродвигатель одновременно подается напряжение на катушку электромагнита тормоза. Электромагнит притягивает якорь, сжимая пружины и разжимая тормозные колодки (или отодвигая диск) — тормоз отпущен. При отключении питания электромагнит обесточивается, и пружины с силой прижимают колодки к тормозному диску (барабану) на валу двигателя, осуществляя остановку и удержание.

Преимущества и сфера применения:

• Функция удержания: Главное преимущество — удержание вала в неподвижном состоянии после отключения питания, что критически важно для безопасности.
• Надежность: Простая и проверенная конструкция.
• Широкое использование: Лифты, подъемные краны и тельферы (удержание груза), эскалаторы, роботизированные манипуляторы, поворотные устройства.

Применение в различных промышленных системах

Краны и подъемные механизмы

Здесь комбинируются несколько видов. Для плавного опускания груза используется рекуперативное торможение с ЧП. Для точной остановки и, главное, удержания груза в поднятом состоянии — обязателен электромагнитный тормоз. Динамическое торможение может применяться для промежуточной точной остановки моста или тележки.

Конвейеры

На горизонтальных конвейерах для точного позиционирования часто применяется динамическое торможение. На наклонных конвейерах, где груз движется сам, необходимо рекуперативное торможение для контроля скорости спуска. Торможение противовключением может использоваться для аварийной быстрой остановки всей линии.

Насосы и вентиляторы

Для предотвращения гидравлических ударов и плавной остановки крыльчатки идеально подходит динамическое торможение, часто организуемое через частотный преобразователь. Это значительно продлевает срок службы трубопроводной арматуры и самого насоса.

Прессы и штамповочные машины

Требуется быстрая и точная остановка в крайних положениях. Чаще всего применяется торможение противовключением с точной настройкой реле времени или датчика положения для моментального отключения, чтобы избежать реверса.

Частотный преобразователь — универсальный инструмент управления торможением

Современный ЧП кардинально изменил подход к управлению асинхронным двигателем, включая торможение.

• Управляемое рекуперативное торможение: ЧП может точно регулировать процесс, направляя энергию на резистор или в сеть.
• Реализация динамического торможения: Многие ЧП имеют встроенную функцию DC-инjection braking (торможение впрыском постоянного тока), которая является усовершенствованным аналогом динамического торможения с точной регулировкой величины и времени подачи постоянного тока.
• Плавность и настройка: Возможность задавать время торможения, кривую останова, ограничение тормозного момента, что защищает механику от перегрузок.
• Комбинированные режимы: ЧП может автоматически переходить с одного способа торможения на другой в зависимости от скорости.

Выбор правильного способа торможения зависит от множества факторов: требуемого времени остановки, точности, частоты циклов «пуск-стоп», необходимости удержания, возможности рассеивания тепла и экономической целесообразности. Для сложных систем оптимальным решением почти всегда является использование частотного преобразователя, который обеспечивает гибкость и контроль над процессом.

Понимание принципов торможения асинхронного электродвигателя — ключ к созданию безопасных, эффективных и долговечных систем. От правильного выбора зависит не только выполнение технологических задач, но и энергоэффективность, и общая стоимость владения оборудованием.

Не пытайтесь внедрять сложные схемы торможения без должной квалификации. Неправильная настройка может привести к авариям, поломке дорогостоящего оборудования и созданию опасных ситуаций. Доверьте проектирование и подбор компонентов профессионалам.
