Конденсатор однофазного асинхронного двигателя

Зачем нужен конденсатор в однофазном асинхронном двигателе

Однофазные асинхронные двигатели широко используются в бытовой технике, насосах, вентиляторах, станках и другом оборудовании. Однако их конструкция имеет особенность: при питании от одной фазы магнитное поле в статоре получается пульсирующим, а не вращающимся. Это означает, что двигатель не может самостоятельно сдвинуться с места. Для создания начального вращающего момента и поддержания работы применяется конденсатор, который сдвигает фазу тока в дополнительной обмотке. Без конденсатора двигатель будет гудеть, но не вращаться, либо потребуется внешнее усилие для запуска.

Устройство и принцип работы однофазного асинхронного двигателя

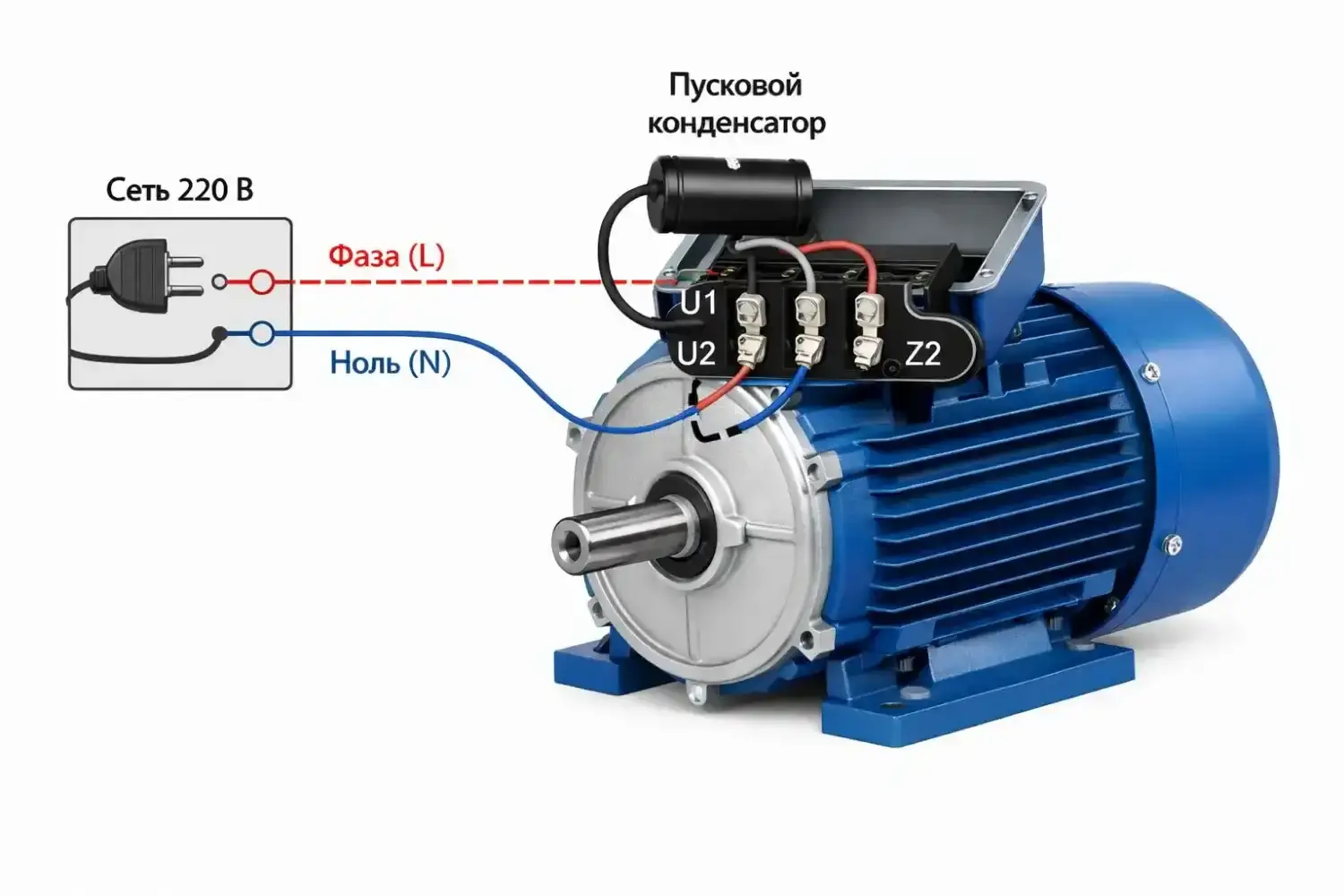

Однофазный асинхронный двигатель имеет две обмотки на статоре: рабочую и пусковую (или вспомогательную). Рабочая обмотка подключается непосредственно к сети 220 В, а пусковая – через конденсатор. Конденсатор создает фазовый сдвиг между токами в обмотках, что приводит к образованию вращающегося магнитного поля.

Важно понимать, что тип конденсатора и его емкость напрямую влияют на мощность, пусковой момент и КПД двигателя. Неправильный выбор может привести к перегреву, снижению ресурса или выходу из строя.

Типы конденсаторов для однофазных двигателей

1) Полипропиленовые пленочные конденсаторы

Самый распространенный тип для рабочих цепей. Они обладают низкими потерями, высокой стабильностью емкости и длительным сроком службы. Обычно рассчитаны на напряжение 400–450 В, что необходимо для работы в цепях 220 В с запасом. Маркировка часто содержит обозначение CBB60, CBB61 или CBB65. Эти конденсаторы неполярные, могут работать в цепях переменного тока.

2) Электролитические конденсаторы

Используются реже, в основном в качестве пусковых. Они полярные, поэтому требуют правильной полярности включения. Однако их применение в цепях переменного тока ограничено, и лучше использовать специальные пусковые конденсаторы на основе полипропилена, которые неполярны и выдерживают большие пусковые токи.

3) Металлопленочные конденсаторы

Обладают самовосстанавливающимися свойствами: при пробое диэлектрика происходит локальное испарение металлизации, и конденсатор продолжает работать. Это повышает надежность. Часто используются в качестве рабочих конденсаторов в двигателях средней мощности.

4) Пусковые конденсаторы

Предназначены для кратковременной работы (обычно не более 3–5 секунд). Имеют большую емкость, но меньшее допустимое напряжение по сравнению с рабочими. После запуска они отключаются, иначе перегреваются и выходят из строя.

Как выбрать конденсатор: основные параметры

При выборе конденсатора необходимо обращать внимание на два главных параметра: емкость (в микрофарадах, мкФ) и номинальное напряжение (в вольтах). Дополнительно учитываются температурный диапазон, габариты и тип корпуса.

1) Расчет емкости рабочего конденсатора

Для ориентировочного расчета рабочей емкости можно использовать формулу:

 C = 66 * P

где P – мощность двигателя в кВт.

Например, для двигателя мощностью 1,1 кВт потребуется конденсатор примерно 72 мкФ.

Однако точное значение зависит от схемы соединения обмоток (звезда или треугольник) и характеристик конкретного двигателя. Лучше всего руководствоваться данными из паспорта двигателя или шильдика.

Если паспортные данные отсутствуют, можно воспользоваться таблицами соответствия мощности и емкости, которые легко найти в интернете. Но помните: слишком маленькая емкость приведет к слабому пусковому моменту, а слишком большая – к перегреву обмоток.

2) Выбор пускового конденсатора

Емкость пускового конденсатора обычно в 2–3 раза больше рабочего. Например, при рабочей емкости 40 мкФ пусковая может быть 80–120 мкФ. Важно, чтобы пусковой конденсатор был рассчитан на кратковременное включение и имел достаточный запас по напряжению (не менее 450 В).

3) Напряжение конденсатора

Всегда выбирайте конденсатор с номинальным напряжением не менее 400 В, а лучше 450 В. Это связано с тем, что в момент пуска и при колебаниях сети напряжение может превышать 220 В, и запас прочности защитит конденсатор от пробоя.

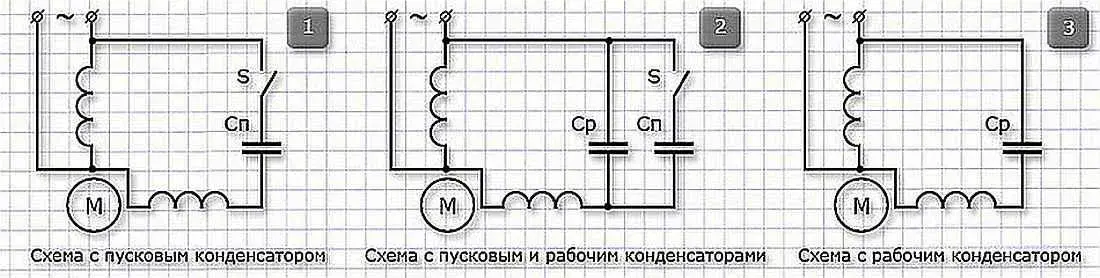

Схемы подключения конденсаторов

Схема с рабочим конденсатором

В этой схеме конденсатор подключается последовательно в цепь пусковой обмотки и остается включенным все время работы. Такое подключение улучшает КПД и коэффициент мощности, но снижает пусковой момент. Используется для двигателей, которые запускаются без нагрузки или с малой нагрузкой.

Схема с пусковым конденсатором

Пусковой конденсатор подключается параллельно рабочему через центробежный выключатель или реле. В момент пуска он увеличивает емкость и обеспечивает высокий пусковой момент. После набора оборотов выключатель размыкается, и конденсатор отключается. Такая схема применяется для двигателей с тяжелым пуском.

Комбинированная схема

Сочетает оба конденсатора: рабочий постоянно в цепи, а пусковой подключается только на время пуска. Это оптимальный вариант для большинства применений, так как обеспечивает хороший пуск и стабильную работу.

Признаки неисправности конденсатора

Конденсаторы – это расходный элемент, который со временем теряет емкость или выходит из строя. Вот основные симптомы неисправности:

• Двигатель не запускается или запускается с трудом, гудит.
• Двигатель запускается, но работает с перегревом.
• Наблюдается повышенный шум или вибрация.
• Двигатель останавливается под нагрузкой.
• Визуально конденсатор вздут, подтекает или имеет следы гари.

Если вы заметили один из этих признаков, первым делом проверьте конденсатор.

Как проверить конденсатор мультиметром

Для проверки конденсатора понадобится мультиметр с функцией измерения емкости (обычно обозначается как Cx или uF). Если такой функции нет, можно проверить сопротивление и заряд-разряд.

Проверка с помощью измерения емкости

Отключите конденсатор от схемы и разрядите его через резистор или лампочку. Затем подключите щупы мультиметра к выводам конденсатора. Если емкость соответствует номинальной (в пределах допуска обычно ±10%), конденсатор исправен. Если емкость значительно ниже или равна нулю, конденсатор неисправен.

Проверка с помощью режима омметра

В режиме омметра исправный конденсатор сначала покажет малое сопротивление, затем постепенно увеличит его до бесконечности (при зарядке). Если сопротивление сразу равно нулю или бесконечности без изменения, конденсатор пробит или обрыв.

Частые ошибки при выборе и замене конденсаторов

• Использование конденсатора с меньшим напряжением – ведет к быстрому пробою.
• Неправильная емкость – двигатель либо не запускается, либо перегревается.
• Установка электролитического конденсатора в цепь переменного тока – взрыв или выход из строя.
• Игнорирование температурного режима – конденсатор должен соответствовать условиям эксплуатации.
• Подключение пускового конденсатора вместо рабочего и наоборот – пусковой перегреется, а рабочего не хватит для пуска.

Пошаговая инструкция по замене конденсатора

1. Отключите питание – обязательно обесточьте двигатель и убедитесь, что он отключен от сети.
2. Снимите крышку – обычно конденсатор находится в клеммной коробке или отдельном отсеке.
3. Запомните схему подключения – сделайте фото или запишите, куда были подключены провода.
4. Отсоедините провода от старого конденсатора – используйте отвертку или плоскогубцы.
5. Проверьте новый конденсатор – убедитесь, что его емкость и напряжение соответствуют требуемым.
6. Подключите новый конденсатор – строго по схеме, соблюдая полярность (если требуется).
7. Закрепите конденсатор – он не должен болтаться, используйте хомуты или крепежные отверстия.
8. Включите питание и проверьте работу – двигатель должен запускаться и работать без посторонних шумов.

Рекомендации по эксплуатации и продлению срока службы

• Регулярно проверяйте конденсаторы на предмет вздутия или подтеков.
• Обеспечьте хорошую вентиляцию вокруг конденсатора, не допускайте перегрева.
• Используйте конденсаторы с запасом по напряжению (450 В вместо 400 В).
• Не допускайте попадания влаги и загрязнений на конденсатор.
• При длительном простое оборудования отключайте его от сети.

Конденсатор – это небольшая, но критически важная деталь однофазного асинхронного двигателя. Правильный выбор и своевременная замена конденсатора обеспечат надежную работу вашего оборудования на долгие годы. Надеемся, что наше руководство помогло вам разобраться в этом вопросе.
