Зачем нужен кожух вентилятора асинхронного двигателя?
Асинхронные двигатели являются сердцем большинства промышленных механизмов, насосов, вентиляционных систем и станков. Их бесперебойная работа напрямую зависит от эффективного охлаждения. Именно для этой цели служит кожух вентилятора — важный, но часто недооцениваемый элемент конструкции. Без него двигатель быстро перегревается, что приводит к выходу из строя обмоток и дорогостоящему ремонту. В этой статье мы подробно разберем, что такое кожух вентилятора асинхронного двигателя, какие функции он выполняет, как выбрать подходящую модель и почему важно своевременно заменять поврежденные элементы.

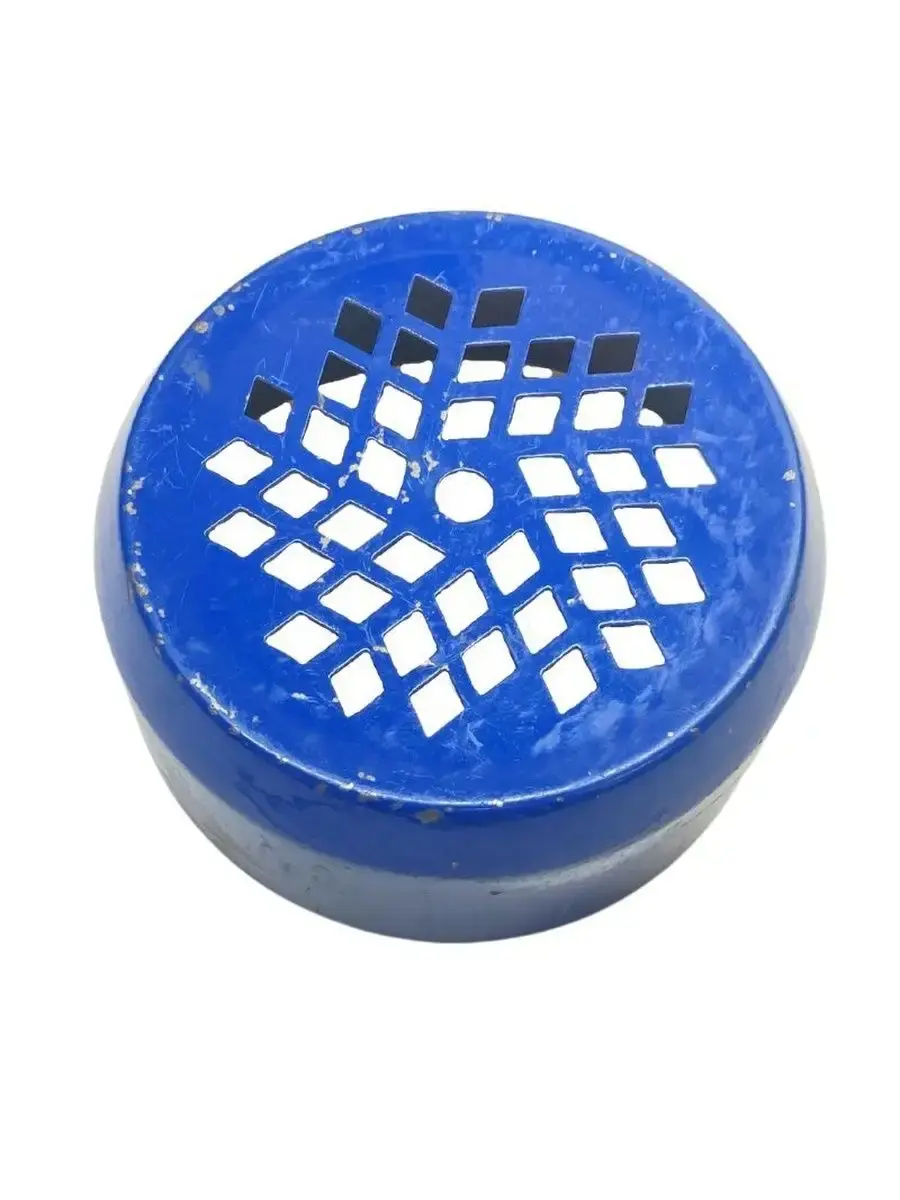

Кожух вентилятора — это защитный корпус, который устанавливается на заднюю часть электродвигателя со стороны вентилятора обдува. Его основная задача — обеспечить безопасность и направленный поток воздуха. Однако на самом деле функций у этого простого на вид устройства гораздо больше. Он защищает вращающиеся лопасти вентилятора от механических повреждений, предотвращает попадание посторонних предметов, пыли, грязи и влаги внутрь двигателя. Кроме того, кожух направляет воздушный поток, создаваемый вентилятором, непосредственно на ребра охлаждения станины двигателя, что значительно повышает эффективность теплоотвода. Это особенно критично для двигателей, работающих в тяжелых условиях: при высоких температурах окружающей среды, в запыленных цехах или на открытых площадках.
Игнорирование состояния кожуха вентилятора может привести к серьезным последствиям. Треснувший или деформированный кожух перестает выполнять свою функцию, что увеличивает риск перегрева двигателя, особенно в летний период. Кроме того, поврежденный кожух может стать причиной травматизма — вращающиеся лопасти вентилятора, не защищенные должным образом, представляют серьезную опасность для обслуживающего персонала. Поэтому важно регулярно осматривать кожух и при обнаружении дефектов незамедлительно его заменять.
Конструкция и принцип работы кожуха вентилятора
Конструкция кожуха вентилятора асинхронного двигателя может показаться простой, но она продумана до мелочей. Давайте рассмотрим ее подробнее.
Основные элементы кожуха
- Корпус: Основная часть, которая закрывает вентилятор. Обычно имеет цилиндрическую или коническую форму с прорезями или отверстиями для забора воздуха.
- Входная решетка: Специальная решетка или жалюзи, которые обеспечивают беспрепятственный доступ воздуха, но при этом защищают от крупных частиц.
- Крепежные элементы: Лапки, кронштейны или хомуты, с помощью которых кожух надежно фиксируется на корпусе двигателя. Крепление должно быть прочным и виброустойчивым.
- Направляющие ребра (в некоторых моделях): Внутренние элементы, которые могут использоваться для оптимизации воздушного потока.
Принцип работы
Принцип работы основан на аксиальном обдуве. Вентилятор, расположенный на валу двигателя сзади, вращается и создает поток воздуха. Кожух охватывает вентилятор снаружи, образуя своего рода канал. Воздух засасывается через входную решетку с торцевой стороны, проходит через лопасти вентилятора и выбрасывается наружу через боковые прорези, направляясь вдоль ребер корпуса двигателя. Таким образом, достигается два эффекта: обдувается станина двигателя, и создается разрежение в задней части, что улучшает циркуляцию воздуха внутри машины.
Важно отметить, что кожух вентилятора не является глушителем шума. Напротив, в некоторых случаях он может усиливать аэродинамические шумы. Однако современные разработки направлены на снижение шумности за счет оптимизации формы лопастей вентилятора и конструкции кожуха. Некоторые производители предлагают кожухи с шумопоглощающими вставками, что особенно актуально для оборудования, установленного вблизи рабочих мест.
Материалы изготовления кожухов вентиляторов
Выбор материала для кожуха вентилятора зависит от условий эксплуатации двигателя. Наиболее распространены два типа материалов:
Металлические кожухи
Традиционно кожухи изготавливаются из листовой стали, алюминия или чугуна. Металлические кожухи отличаются высокой механической прочностью и устойчивостью к ударам. Они способны выдерживать значительные нагрузки и экстремальные температуры. Однако они имеют больший вес и подвержены коррозии, особенно при работе в условиях повышенной влажности или в агрессивных средах. Для защиты от ржавчины металлические кожухи окрашивают порошковой краской или оцинковывают. Стальные кожухи — это классика, которая до сих пор широко используется для двигателей большой мощности и в тяжелых отраслях промышленности.
Пластиковые кожухи
В последние десятилетия все большую популярность приобретают кожухи из ударопрочного пластика (полипропилена, полиамида или АБС-пластика). Пластиковые кожухи имеют ряд неоспоримых преимуществ:
- Легкость: Значительно меньший вес по сравнению с металлом, что упрощает монтаж и снижает нагрузку на двигатель.
- Коррозионная стойкость: Пластик не ржавеет и не боится воздействия влаги, кислот и щелочей.
- Электроизоляционные свойства: Пластик не проводит электрический ток, что повышает безопасность обслуживания.
- Экономичность: Производство пластиковых кожухов обходится дешевле, что делает их более доступными по цене.
- Устойчивость к вибрациям: Пластик лучше гасит вибрации, что снижает уровень шума.
Однако пластиковые кожухи более хрупкие при низких температурах и могут быть повреждены при сильных ударах. Поэтому для двигателей, работающих на улице в условиях Крайнего Севера, лучше выбирать специальные морозостойкие марки пластика или металлические кожухи.
Типы и размеры кожухов вентиляторов
Кожухи вентиляторов классифицируются по нескольким параметрам. Основные из них:
По способу крепления к двигателю
- Кожухи с креплением на болтах: Крепятся к специальным отверстиям на корпусе двигателя. Это самое надежное крепление, которое используется для двигателей любых размеров.
- Кожухи с креплением на хомутах: Чаще используются для двигателей малой и средней мощности. Хомут охватывает корпус двигателя или сам кожух, обеспечивая быстрое и удобное крепление без необходимости сверлить отверстия.
- Кожухи с защелками: Применяются на небольших двигателях, например, в бытовой технике. Установка и снятие занимают секунды.
По конструктивному исполнению
- Цельные кожухи: Неразборная конструкция, которая полностью закрывает вентилятор.
- Разъемные кожухи: Состоят из двух половин, соединяемых болтами. Удобны для обслуживания и замены вентилятора без полного демонтажа.
Размеры и соответствие двигателям
Каждый кожух вентилятора разработан для конкретного типоразмера двигателя. Основные геометрические параметры — это посадочный диаметр, высота и глубина. Эти параметры должны точно соответствовать габаритам вентилятора и задней части двигателя. На российском рынке наиболее распространены кожухи для двигателей серий АИР, А, 5АИ и их модификаций. Стандартные типоразмеры двигателей от 56 до 355 и выше, и для каждого есть свой кожух. При выборе кожуха необходимо знать точную модель двигателя или его габаритные размеры.
Как выбрать кожух вентилятора для асинхронного двигателя?
Правильный выбор кожуха вентилятора — гарантия долгой и бесперебойной работы вашего двигателя. Чтобы не ошибиться, следуйте простым правилам.
Определите модель двигателя
Это самый важный шаг. Вся необходимая информация указана на шильдике (паспортной табличке) двигателя. Обратите внимание на модель и заводской номер. Зная модель, вы легко сможете подобрать подходящий кожух по каталогу производителя или обратиться за помощью к специалистам.
Измерьте габаритные размеры
Если шильдик утерян или поврежден, можно провести замеры самостоятельно. Вам понадобятся:
- Диаметр корпуса двигателя (расстояние между противоположными точками станины).
- Диаметр вентилятора (обычно он чуть больше диаметра станины).
- Расстояние от торца двигателя до края лопастей вентилятора (это определит глубину кожуха).
- Расстояние между крепежными отверстиями (если они есть на двигателе).
Точные замеры помогут избежать ошибок при покупке.
Учитывайте условия эксплуатации
- Температура окружающей среды: Для жарких цехов или улицы лучше выбрать металлический кожух или пластик, устойчивый к УФ-излучению.
- Наличие агрессивных сред: Если двигатель работает в атмосфере с химическими испарениями, выбирайте кожух из нержавеющей стали или специального химически стойкого пластика.
- Механические нагрузки: Если есть риск ударов по кожуху (например, при работе в стесненных условиях), отдайте предпочтение усиленному металлическому кожуху.
Проверьте комплектацию
Убедитесь, что в комплекте с кожухом идут все необходимые крепежные элементы (болты, гайки, хомуты). Иногда их нужно приобретать отдельно.
Установка и замена кожуха вентилятора своими руками
Замена кожуха вентилятора — это несложная процедура, которую может выполнить квалифицированный электромонтер или механик. Однако важно соблюдать правила безопасности.
Меры предосторожности
- Обесточьте двигатель: Перед началом работ обязательно отключите питание и убедитесь в отсутствии напряжения.
- Дождитесь полной остановки ротора: Вращающиеся части могут быть опасны.
- Подготовьте инструмент: Обычно нужны отвертка, ключи и, возможно, съемник для вентилятора.
Пошаговая инструкция по замене
- Снимите старый кожух, открутив болты или ослабив хомуты.
- Осмотрите вентилятор на предмет повреждений. Если лопасти треснули или деформированы, замените и его.
- Установите новый кожух на место, совместив крепежные отверстия.
- Закрепите кожух болтами или хомутами, равномерно затягивая крепеж.
- Проверьте, что кожух не касается вращающихся частей вентилятора и надежно зафиксирован. Для этого проверните ротор вручную.
- Подключите питание и проведите пробный пуск двигателя, убедившись в отсутствии посторонних шумов и вибраций.
