Монтажные крепления электродвигателей: особенности применения, нюансы и отличия

Введение

Электродвигатели используются в различных отраслях промышленности, приводя в движение станки, насосы, вентиляторы и другое оборудование. Однако их эффективная работа во многом зависит от правильного монтажа. Крепления электродвигателей должны обеспечивать надежную фиксацию, минимизировать вибрации и компенсировать возможные перекосы.

Будь то электродвигатели АИР или АИС, двигатель должен быть нормально закреплен в соответствии со своим назначением. В этой статье рассмотрим виды монтажных креплений, их особенности, нюансы выбора и применения.

Основные типы монтажных креплений электродвигателей

Лапные крепления (1001, 1081) В3:

Лапные крепления — один из самых распространенных способов установки электродвигателей. Они представляют собой фланцы с отверстиями для болтов, расположенные в нижней части корпуса двигателя.

Преимущества:

• Простота монтажа.

• Универсальность (подходят для большинства стандартных применений).

• Возможность регулировки положения.

Недостатки:

• Чувствительность к вибрациям (требуют дополнительных демпфирующих элементов).

• Не подходят для высокоскоростных двигателей без дополнительной стабилизации.

Где применяются:

• Насосы, вентиляторы, компрессоры.

• Станки с низким уровнем вибрации.

Фланцевые крепления (3081, 3001) В5:

Фланцевые крепления предполагают фиксацию двигателя через передний фланец, который крепится непосредственно к оборудованию.

Разновидность фланцев:

• B5 – большой фланец В5 с цилиндрическим выступом.

Фланцевые крепления малый фланец (3681, 3601) В14:

Предполагают так же фиксацию двигателя через передний малый фланец, который крепится непосредственно к оборудованию.

Разновидность фланцев:

• B14 – малый фланец В14 с с углублением под ответную часть.

Преимущества:

• Жесткая фиксация, минимизация биений.

• Компактность (экономия пространства).

Недостатки:

• Требуется точное совпадение отверстий для крепления.

Где применяются:

• Редукторы, сервоприводы.

• Прецизионное оборудование.

• Насосы, компрессоры.

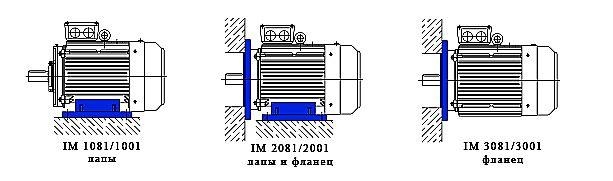

Комбинированные крепления (2081, 2001 фалнец и лапы В35) и (2181 малый фланец и лапы В34)

• B35 – комбинированный вариант 2081 или 2001 (лапы + фланец).

• B34 – комбинированный вариант с малым фланцем 2181 (лапы + малый фланец В14).

Преимущества:

• Максимальная устойчивость.

• Подходят для тяжелых и вибронагруженных двигателей.

Недостатки:

• Увеличенные габариты.

• Более сложный монтаж.

Где применяются:

• Промышленные вентиляторы, дробилки.

• Оборудование с ударными нагрузками.

Особенности выбора креплений

Учет нагрузки и вибраций

• Для двигателей с высокой вибрацией (например, поршневые компрессоры) требуются амортизирующие прокладки или виброопоры.

• В высокоскоростных системах (центрифуги, шпиндели) предпочтительны фланцевые крепления.

Материалы и защита от коррозии

• В агрессивных средах (химическая, пищевая промышленность) применяются нержавеющие стали или покрытия (цинкование, порошковая окраска).

• Для ударных нагрузок — чугунные или стальные усиленные кронштейны.

Термическое расширение

При нагреве двигателя возможно изменение геометрии креплений. В критичных случаях используют:

• Компенсационные шайбы.

• Подвижные соединения (салазки).

Нюансы монтажа и эксплуатации

Центровка валов

Несоосность валов двигателя и оборудования приводит к:

• Повышенному износу подшипников.

• Вибрациям и шуму.

• Перегреву обмоток.

Методы центровки:

• Лазерная (наиболее точная).

• Индикаторная (с применением часового индикатора).

• Визуальная (для нетребовательных систем).

Крепежные элементы

• Болты должны соответствовать классу прочности (не ниже 8.8).

• Обязательна проверка момента затяжки (избыточное усилие ведет к деформации корпуса).

Демпфирование вибраций

• Резиновые подушки снижают передачу вибраций на основание.

• Пружинные виброизоляторы применяются в мощных двигателях.

Отличия креплений для разных типов двигателей

Заключение

Правильный выбор монтажных креплений для электродвигателей напрямую влияет на срок службы оборудования и его эффективность. Учитывая тип нагрузки, условия эксплуатации и требования к точности, можно подобрать оптимальный вариант — лапный, фланцевый или комбинированный.

Особое внимание следует уделять центровке, виброизоляции и качеству крепежных элементов. Грамотный монтаж не только предотвратит преждевременный износ, но и снизит энергопотребление системы.

Если Вам нужна помощь в подборе оборудования, обратитесь, пожалуйста, к нашим специалистам.
