Электродвигатели серии АИР и их размеры
Электродвигатели серии АИР широко используются для привода станков, насосов, вентиляторов и конвейеров. Это асинхронные трёхфазные машины с короткозамкнутым ротором, которые выпускают заводы. Когда пользователи вводят в поисковик запрос «электродвигатели АИР размеры», они ищут данные о габаритах и типоразмерах, чтобы заменить старый мотор.
Габарит и габаритные размеры
По ГОСТ 8032‑84 и ГОСТ 13267‑73 габарит – это высота оси вращения, расстояние от опорной поверхности до центра вала. Значение выбирают из ряда 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315 и 355 мм. Чем выше число, тем крупнее и мощнее мотор: габариту 80 соответствует примерно 1,5 кВт, а габариту 160 – около 15 кВт. Габаритные размеры включают длину и ширину корпуса, диаметр и длину вала, расстояния между крепёжными отверстиями; они зависят от габарита, но допускают несколько исполнений.
Присоединительные размеры двигателей серий АИР, 4А, 5АМ, АДМ и других совпадают. Поэтому для замены достаточно выбрать двигатель с тем же габаритом и аналогичной длиной станины – лапы и фланцы будут совпадать. Различия по длине корпуса и весу возможны, но они не влияют на посадочные размеры.
Расшифровка маркировки
Маркировка АИР состоит из нескольких частей. В примере АИР‑160‑S‑4‑У1‑IM2081 первые буквы обозначают серию, число 160 – высоту оси, буква S/M/L – длину станины. Далее стоит число полюсов: 2 полюса дают синхронную скорость около 3000 об/мин, 4 – 1500 об/мин, 6 – 1000 об/мин, 8 – 750 об/мин. Символы У, Т, УХЛ и цифра 1–4 указывают климатическое исполнение и категорию размещения, а код IM… описывает способ монтажа. Универсальные исполнения IM1081, IM2081 и IM3081 (цифра 8 в середине) позволяют устанавливать двигатель валом вниз, вверх или горизонтально; они применяются для двигателей до 132‑го габарита. Для больших агрегатов стандартные исполнения IM1001 или IM2001 допускают только горизонтальный монтаж; чтобы установить их валом вверх, нужны усиленные подшипники.
Технические параметры и типоразмеры

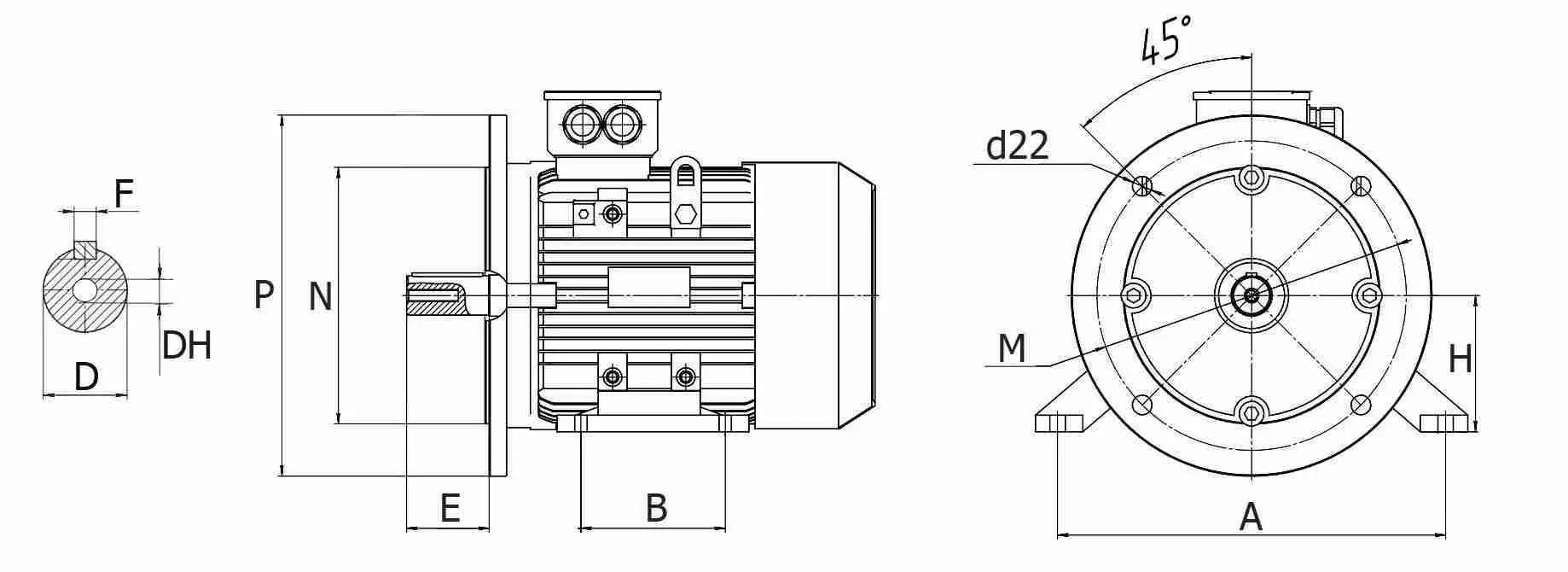

Серия АИР охватывает широкий диапазон мощностей. Каталог UkrPromMotor указывает, что мощность может быть от 0,06 до 315 кВт, напряжение питания — обычно 380 В, частота сети 50 Гц; КПД находится в пределах 80–92 %. Скорость вращения определяется числом полюсов (3000, 1500, 1000 или 750 об/мин). Степень защиты корпуса варьируется от IP44 до IP55, класс изоляции — F или H, охлаждение — IC 411, основные варианты монтажа — лапы (B3), фланец (B5) или их комбинация (B35).
Типоразмеры связаны с мощностью и назначением. Производитель приводит деление: маломощные двигатели — 0,06–0,25 кВт, средние — около 1–4 кВт, промышленные агрегаты — 10–30 кВт, тяжёлые машины. Такое разбиение помогает ориентироваться при подборе по мощности. Габарит 80 относится к маломощной группе, 112 — к средней, 160 — к промышленной, 225 — к тяжёлой.
Подбор двигателя по размерам

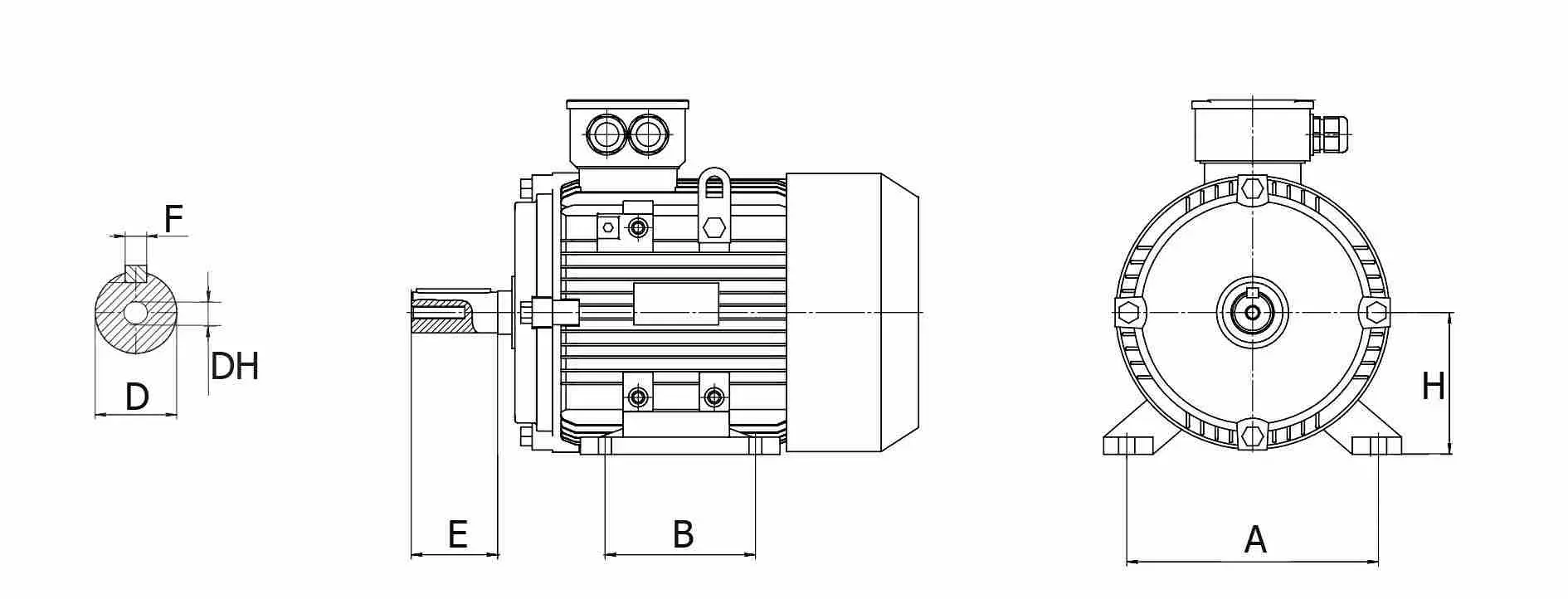

Когда паспорт утрачен, мощность можно приблизительно определить по измерениям. Мы рекомендуем измерить длину и ширину корпуса, высоту оси (h), диаметр и длину вала (d и l1) и расстояния между крепёжными отверстиями. Эти значения сравнивают с таблицами стандартных размеров. Например, у двигателя АИР63 высота оси 63 мм, диаметр вала 14 мм и длина вала 30 мм; если параметры совпадают, можно подобрать аналогичный мотор другой серии. При выборе учитывайте климатическое исполнение и оставляйте запас по мощности, чтобы двигатель не работал на пределе.
Преимущества и советы
Линейка АИР создавалась как модернизация серий А и 4А. Её преимущества: унифицированные посадочные размеры, высокий КПД, современный класс изоляции и широкий диапазон мощностей. Стандартный ряд габаритов от 56 до 355 мм обеспечивает совместимость с оборудованием разных эпох, а унификация серий АИР, 4А, 5АМ и АДМ по присоединительным размерам облегчает замену. Универсальные исполнения позволяют монтировать двигатель в любом положении, а стандартные – обеспечивают стабильность при тяжёлых нагрузках.
При поиске «электродвигатели АИР размеры» некоторые покупатели путают габарит с длиной корпуса и считают, что цифра в маркировке – это диаметр фланца. Габарит показывает только высоту оси; два мотора с одинаковой высотой могут иметь разную длину. Учитывайте также климатическое исполнение (У, Т, УХЛ) и категорию размещения: 1 – для открытого воздуха, 3 – для помещений. Если планируется вертикальная установка, убедитесь, что выбран универсальный монтаж IM2081. Для работы с частотным преобразователем уточните у поставщика, подходит ли конкретная модель.
Вывод: правильный выбор электродвигателя серии АИР зависит от понимания габарита и структуры маркировки. Стандартизированный ряд высот оси и унифицированные присоединительные размеры позволяют подобрать мотор под старое оборудование, ориентируясь по размеру оси, форме креплений и требуемой мощности. Зная, что «размеры» включают как высоту оси, так и все присоединительные параметры, вы легко найдёте модель, которая подходит для вашего оборудования. Перечни модификаций публикуют заводы‑изготовители, поэтому перед заказом сверяйтесь с каталогом.
Дополнительные сведения
Отдельно стоит отметить разницу стандартов: отечественные модели обозначаются по ГОСТ, а европейские аналоги серии АИС – по DIN. В обозначении S, M и L указывают длину станины, а дополнительные буквы сообщают о модификациях, например энергоэффективности или климатическом исполнении. Зная стандарт и расшифровку букв, вы сможете купить двигатель, совместимый с вашим оборудованием и др.!!
