Электродвигатели для насосов: виды, классификация, принцип работы и методы подбора

Электроприводы для насосных систем

Электродвигатель является сердцем любой современной насосной установки, определяя ее надежность, эффективность и экономичность. В условиях растущих тарифов на электроэнергию и ужесточения экологических норм правильный выбор и эксплуатация электропривода становятся критически важными задачами для инженеров, проектировщиков и технических специалистов. В этой статье мы проведем комплексный анализ электродвигателей для насосов, рассмотрим их классификацию, принципы работы и современные методы управления, а также предоставим практические рекомендации по выбору оптимальных решений для различных областей применения.

Классификация насосных систем

Современный рынок насосного оборудования характеризуется широким разнообразием конструкций и принципов действия, каждый из которых требует специфического подхода к выбору электропривода. Понимание особенностей различных типов насосов является первым шагом к правильному подбору двигателя.

Типы насосов и области применения

Насосы можно классифицировать по нескольким ключевым признакам:

1️⃣Центробежные насосы являются наиболее распространенным типом для перекачки больших объемов жидкостей в системах водоснабжения, отопления, кондиционирования и промышленных процессах. Их работа основана на передаче кинетической энергии от вращающегося рабочего колеса перекачиваемой среде.

2️⃣Объемные насосы (поршневые, шестеренные, винтовые, мембранные) обеспечивают постоянный расход независимо от давления, что делает их незаменимыми в дозировании, гидравлических системах и перекачке вязких жидкостей.

3️⃣Погружные насосы предназначены для работы непосредственно в перекачиваемой среде (скважины, колодцы, резервуары) и требуют специальных исполнений двигателей.

4️⃣Отдельную категорию составляют циркуляционные насосы для систем отопления и ГВС, характеризующиеся компактными размерами и низким энергопотреблением.

Виды электродвигателей для насосов

Электродвигатели для насосных установок различаются по принципу действия, конструкции и степени защиты.

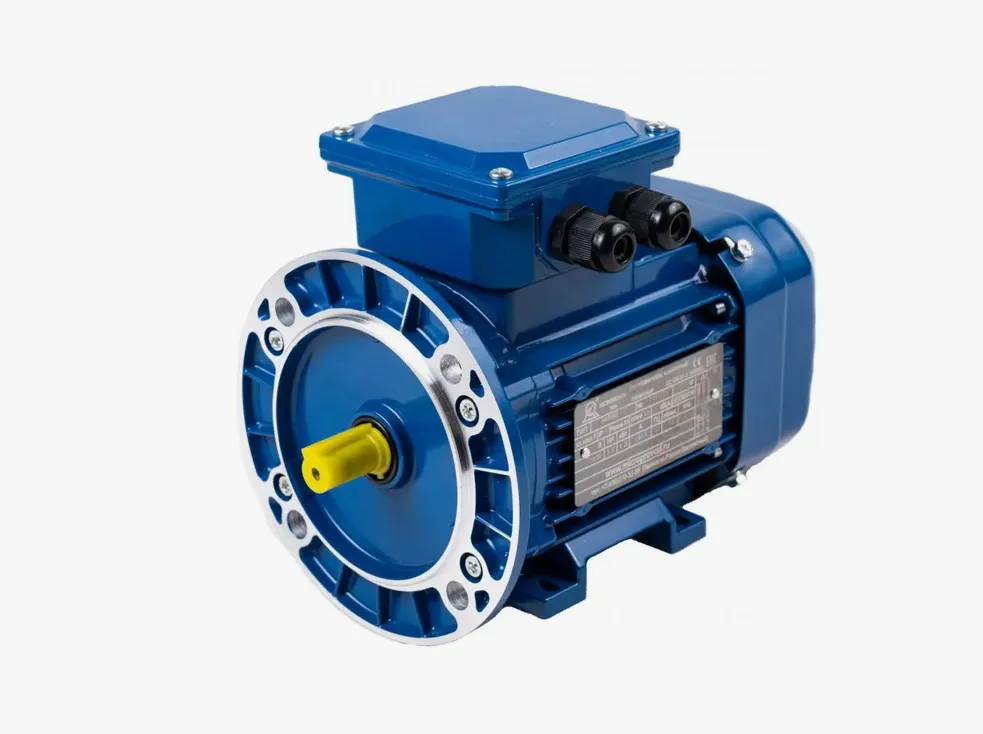

💠Асинхронные двигатели с короткозамкнутым ротором составляют более 80% рынка благодаря своей простоте, надежности и низкой стоимости. Они применяются в большинстве центробежных и циркуляционных насосов.

💠Асинхронные двигатели с фазным ротором используются в тяжелых условиях пуска и при необходимости регулировки скорости в узких пределах.

💠Синхронные двигатели находят применение в мощных насосных установках, где важна стабильность частоты вращения и возможность работы с опережающим коэффициентом мощности.

💠По типу питающей сети двигатели делятся на трехфазные (для промышленного применения мощностью от 0,75 кВт) и однофазные (бытовые и коммерческие системы до 2,2 кВт).

💠Особое внимание следует уделить специальным исполнениям: погружные электродвигатели с герметичной конструкцией и водяным охлаждением; взрывозащищенные исполнения (маркировка Ex) для химической, нефтегазовой и горнодобывающей промышленности; двигатели с повышенным классом защиты (IP55, IP65) для работы в условиях повышенной влажности и запыленности.

Теоретические основы работы электропривода насосной установки

Работа насоса в системе характеризуется зависимостью между расходом (Q), напором (H) и потребляемой мощностью (P). Для центробежных насосов эта зависимость описывается квадратичной характеристикой: потребляемая мощность пропорциональна кубу частоты вращения (P ∼ n³). Это фундаментальное положение лежит в основе методов энергосбережения путем регулирования скорости.

Электродвигатель должен обеспечивать пусковой момент, превышающий момент сопротивления насоса на 10-15%, и иметь достаточный запас по мощности для работы в нештатных режимах. Важными параметрами являются коэффициент полезного действия (КПД) двигателя, и коэффициент мощности (cos φ), влияющий на потери в сети и требования к питающей подстанции. Для правильного выбора и подключения необходимо анализировать совместную работу характеристики насоса и характеристики сети, определяя рабочую точку системы.

Оценка экономического и энергетического эффекта

Внедрение современных электроприводов и систем управления насосными установками дает значительный экономический эффект. Для насосной системы мощностью 45 кВт, работающей 6000 часов в год с переменной нагрузкой, переход с дроссельного регулирования на частотное позволяет экономить примерно 95 000 кВт·ч электроэнергии ежегодно. Дополнительными преимуществами являются: увеличение межремонтного периода оборудования в 1,5-2 раза за счет снижения динамических нагрузок; уменьшение эксплуатационных расходов на 15-20%; повышение надежности и бесперебойности работы системы.

Выбор оптимального электродвигателя и системы управления для насосной установки требует комплексного подхода, учитывающего характеристики насоса, режимы работы системы, экономические факторы и требования надежности. Современные технологии позволяют достичь значительной экономии энергии и снижения эксплуатационных расходов при относительно небольших капитальных вложениях. Для профессионального подбора оборудования и разработки индивидуальных решений рекомендуем обратиться к специалистам.
