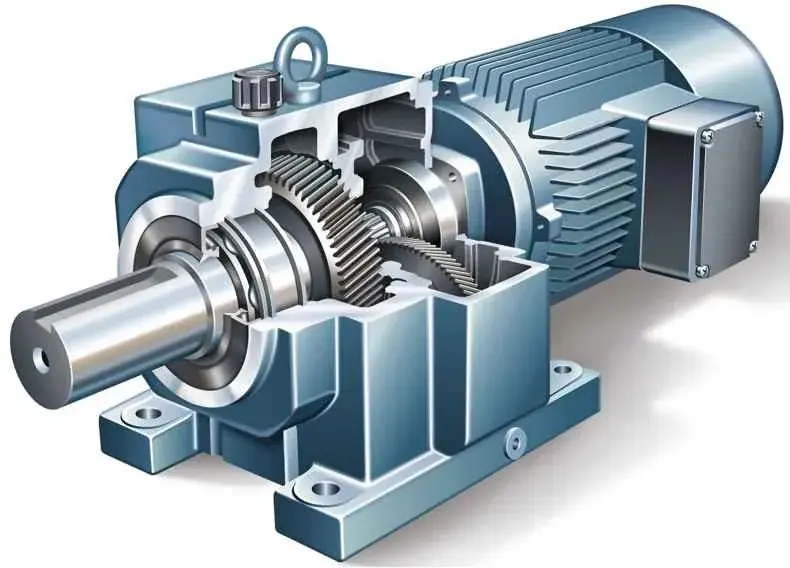

Электродвигатель является сердцем множества систем, от промышленных станков до автомобильных компонентов, в том числе: вентиляторы охлаждения, насосы или компрессоры. Передача крутящего момента от вала двигателя к исполнительному механизму осуществляется через привод. Правильный выбор типа привода критически важен для эффективности, надежности и долговечности всей системы.
Основные варианты привода электродвигателя
Ременной привод
Один из самых распространенных и исторически проверенных вариантов. Передача усилия происходит через гибкую связь – ремень, натянутый между шкивом на валу двигателя и шкивом на ведомом агрегате.
- Клиновой ремень: Имеет трапециевидное сечение и работает в клиновых канавках шкива, обеспечивая хорошее сцепление. в некоторых случаях требует установки усиленных подшипников.
- Поликлиновой (ручейковый) ремень: Имеет несколько продольных ребер (ручейков) и плоскую обратную сторону. Более компактный, гибкий и может передавать большие мощности, приводя несколько агрегатов одновременно, также требуется установка усиленных подшипников.
- Зубчатый (синхронный) ремень: Ремень с внутренними зубьями, входящими в зацепление с зубьями на шкивах. Обеспечивает строго синхронное вращение без проскальзывания. Аналогично в требованиях усиленные подшипники.
Преимущества: Демпфирование вибраций и ударов, возможность передачи момента на значительное расстояние, простота конструкции и относительная дешевизна.
Недостатки: Необходимость регулировки натяжения, износ и растяжение ремня со временем, проскальзывание (кроме зубчатого).
Привод через муфту
Жесткое или упругое соединение валов двигателя и рабочего механизма, обеспечивающее их соосность.
- Жесткая муфта: Простое соединение двух валов. Требует идеальной соосности, так как не компенсирует ни малейшие перекосы, ни радиальные, ни осевые смещения.
- Упругая муфта: Наиболее распространенный тип муфтового соединения. Содержит упругий элемент (резиновую втулку, «паук», пружину), который компенсирует небольшие misalignment (перекосы и смещения валов), а также гасит крутильные колебания и ударные нагрузки. Широко используется для соединения двигателей с насосами, вентиляторами, редукторами.
Преимущества: Надежность, отсутствие проскальзывания, компактность, минимальное обслуживание (для упругих муфт).
Недостатки: Требует высокой точности центровки (особенно жесткие), не допускает больших межосевых расстояний.
Прямой привод
Вал двигателя напрямую соединен с валом рабочего органа или ротор двигателя является частью рабочего механизма. Это самый эффективный вариант с КПД, близким к 100%, так как полностью отсутствуют потери в промежуточных элементах. Применяется в высокоточных станках, мощных центрифугах, некоторых современных автомобильных турбокомпрессорах с электроприводом. Требует высочайшей точности изготовления и монтажа.
Цепной привод
Аналогичен ременному, но в качестве гибкой связи используется металлическая цепь, входящая в зацепление с зубьями звездочек. Обладает высокой прочностью и долговечностью, не проскальзывает. Широко применяется в приводах ГРМ многих двигателей, в мотоциклетной технике, промышленных конвейерах. Требует смазки и защиты от грязи, создает больше шума, чем ременной привод.
Выбор подшипников для привода электродвигателя
Подшипниковая опора вала – ключевой узел, определяющий ресурс двигателя. Выбор подшипников напрямую зависит от типа привода и возникающих нагрузок.
- Радиальные шарикоподшипники: Наиболее распространенный тип. Воспринимают в основном радиальные нагрузки (перпендикулярно оси вала). Используются в большинстве двигателей с ременным и муфтовым приводом при умеренных нагрузках. Для фиксации вала в осевом направлении часто применяют парную установку или подшипники с упорными бортами.
- Упорные шарикоподшипники: Специализированы для восприятия осевых нагрузок (вдоль оси вала). Могут потребоваться в вертикальных двигателях или при использовании клиноременных передач, создающих значительную осевую составляющую усилия.
- Радиально-упорные шарикоподшипники и роликовые конические подшипники: Способны воспринимать комбинированные (радиальные и осевые) нагрузки одновременно. Это оптимальный выбор для приводов, где присутствуют обе составляющие: например, для двигателей с поликлиновыми ремнями или при использовании косозубых шестерен в редукторе, присоединенном через муфту. Конические роликоподшипники особенно хороши для тяжелонагруженных приводов.
- Подшипники скольжения (втулки): Применяются реже, в основном в высокооборотных или малонагруженных специфичных конструкциях. Требуют постоянной подачи смазки.
Важный принцип: Чем больше осевая нагрузка, создаваемая приводом (например, от натяжения ремня или зацепления шестерен), тем более стойкие к осевым усилиям подшипники должны быть выбраны. Пренебрежение этим правилом ведет к преждевременному разрушению подшипникового узла.
Ориентация вала: горизонтально, вверх или вниз
Положение вала двигателя – не просто конструктивная особенность, а параметр, влияющий на смазку, нагрузку на подшипники и общую компоновку.
Горизонтальная установка (вал расположен параллельно земле)
Самый распространенный вариант для промышленных и многих автомобильных применений (например, привод генератора).
- Преимущества: Стандартная и отработанная схема смазки подшипников (чаще всего консистентной смазкой), равномерное распределение радиальной нагрузки, удобство монтажа и обслуживания.
- Особенности: При ременном приводе необходимо обеспечить правильное натяжение для предотвращения саморазбегания ремня. Осевая нагрузка обычно минимальна и определяется типом передачи.
Вертикальная установка (вал направлен вверх или вниз)
Часто встречается в насосах, вентиляторах вытяжных систем, некоторых станках.
- Вал направлен вверх: Наиболее сложный для подшипникового узла вариант. Осевая нагрузка от веса ротора и возможных усилий привода направлена вниз, концентрируясь на нижнем подшипнике. Требует применения мощных упорных или радиально-упорных подшипников, способных выдержать эту постоянную нагрузку. Существует риск стекания смазки вниз, поэтому часто используются специальные уплотнения и смазочные материалы.
- Вал направлен вниз: Более благоприятный вариант, чем «вал вверх». Осевая нагрузка от веса ротора частично разгружает подшипниковый узел. Однако критически важным становится качество уплотнений, предотвращающих вытекание смазки и попадание влаги или пыли внутрь двигателя.
Взаимосвязь всех факторов
Выбор привода, подшипников и ориентации вала – это не три независимых решения, а единая инженерная задача.
1️⃣Привод определяет нагрузки.
Ременная передача создает значительную радиальную нагрузку на вал (от натяжения) и, в зависимости от типа, осевую (клиновые ремни). Муфта, особенно упругая, передает в основном крутящий момент, добавляя незначительные радиальные и осевые усилия из-за допустимых misalignment. Прямой привод минимизирует паразитные нагрузки, перенося на подшипники только вес ротора и технологические усилия.
2️⃣Нагрузки диктуют выбор подшипников.
Для тяжелых ременных приводов с горизонтальным валом часто выбирают комбинацию радиальных и упорных подшипников или конические роликоподшипники. Для вертикального двигателя насоса с муфтовым соединением упор будет сделан на подшипники, способные выдержать вес ротора и гидравлическое осевое усилие от рабочего колеса насоса.
3️⃣Ориентация вала влияет на смазку и восприятие осевой нагрузки.
Горизонтальный вал позволяет использовать стандартные схемы смазки. Вертикальный вал, особенно направленный вверх, требует подшипников с улучшенными характеристиками по осевой нагрузке и, часто, специальной конструкции смазочных полостей и уплотнений.
Таким образом, проектирование надежного привода электродвигателя – это всегда поиск баланса. Понимание взаимосвязи между типом передачи, возникающими силами и условиями работы подшипникового узла позволяет сделать оптимальный выбор, обеспечивающий долгий срок службы и безотказную работу всего агрегата.
