Почему балансировка асинхронного электродвигателя критически важна
Асинхронные электродвигатели являются сердцем современного промышленного производства. От их надежной работы зависит бесперебойность технологических процессов, качество выпускаемой продукции и экономическая эффективность предприятия. Однако даже самый качественный двигатель со временем может начать работать с перебоями, и одной из наиболее распространенных причин этого является дисбаланс ротора. Балансировка асинхронного электродвигателя — это не просто техническая процедура, а необходимое условие для продления срока службы оборудования, снижения энергопотребления и предотвращения аварийных остановок.
Дисбаланс возникает, когда масса ротора распределена неравномерно относительно оси вращения. Это приводит к возникновению центробежных сил, которые вызывают вибрацию, износ подшипников, разрушение изоляции обмоток и, в конечном итоге, выход двигателя из строя. По статистике, до 70% отказов электрических машин связаны с вибрацией, вызванной дисбалансом. Поэтому своевременная и качественная балансировка — это инвестиция в стабильность вашего производства.
Что такое дисбаланс ротора и его физическая сущность
Дисбаланс ротора — это состояние, при котором главная центральная ось инерции ротора не совпадает с осью его вращения. Простыми словами, это означает, что в разных частях ротора масса распределена неравномерно. Даже незначительное смещение центра масс относительно оси вращения приводит к возникновению центробежной силы, которая растет пропорционально квадрату угловой скорости. Например, при скорости вращения 3000 об/мин (частота 50 Гц) даже дисбаланс в 1 грамм на радиусе 100 мм создает центробежную силу, превышающую 1 кгс. Эта сила заставляет вибрировать весь двигатель, передавая колебания на фундамент, раму и сопряженное оборудование.
Виды дисбаланса
Различают несколько видов дисбаланса, каждый из которых требует своего подхода к балансировке:
- Статический дисбаланс — возникает, когда центр масс смещен вдоль оси вращения. Ротор в неподвижном состоянии стремится занять положение, при котором тяжелая точка оказывается внизу. Такой дисбаланс характерен для коротких роторов (например, вентиляторов).
- Моментный дисбаланс — вызывается двумя равными по величине, но противоположно направленными дисбалансами, расположенными в разных плоскостях вдоль оси ротора. Он создает изгибающий момент, который не проявляется в статике, но вызывает сильную вибрацию при вращении.
- Динамический дисбаланс — комбинация статического и моментного дисбалансов. Это наиболее распространенный вид, требующий балансировки в двух плоскостях коррекции.
Понимание типа дисбаланса позволяет правильно выбрать метод балансировки и оборудование для его устранения.
Причины возникновения дисбаланса в асинхронных электродвигателях
Дисбаланс не возникает на пустом месте. Существует множество факторов, которые могут привести к его появлению как на этапе производства, так и в процессе эксплуатации. Рассмотрим основные причины:
Производственные дефекты
- Неточность изготовления ротора — отклонения в геометрии поковки или литья, неравномерное снятие металла при механической обработке.
- Неравномерность намотки обмотки ротора — особенно актуально для двигателей с фазным ротором, где масса меди распределена неравномерно.
- Дисбаланс вентилятора охлаждения — лопасти вентилятора могут иметь разную массу или быть деформированы.
- Ошибки при сборке — перекос шпонки, смещение полумуфты, несоосность валов.
Эксплуатационные причины
- Износ подшипников — выработка беговых дорожек, деформация сепаратора, увеличение зазоров.
- Деформация вала — возникает из-за перегрузок, ударов, неправильной транспортировки или температурных деформаций.
- Накопление загрязнений — неравномерное отложение пыли, грязи, масла на роторе, особенно в вентиляционных каналах.
- Повреждение обмотки — межвитковое замыкание, обрыв стержней беличьей клетки (особенно при частых пусках).
- Ослабление посадки — ослабление крепления ротора на валу, вентилятора, полумуфты.
Регулярная диагностика и своевременное обслуживание позволяют выявить эти причины на ранней стадии и предотвратить развитие критического дисбаланса.
Признаки дисбаланса: как понять, что двигатель нуждается в балансировке
Дисбаланс не всегда проявляется сразу. Часто он развивается постепенно, и операторы могут привыкнуть к повышенной вибрации. Однако существуют характерные признаки, которые указывают на наличие дисбаланса:
- Повышенная вибрация корпуса — особенно заметна на холостом ходу или при снятии нагрузки. Вибрация имеет синусоидальный характер с частотой, кратной частоте вращения ротора.
- Шум при работе — гул, жужжание, иногда стуки, которые усиливаются с ростом оборотов.
- Быстрый износ подшипников — подшипники выходят из строя в 3-5 раз быстрее нормативного срока службы.
- Перегрев двигателя — вибрация вызывает дополнительное трение в подшипниках и увеличивает ток холостого хода, что ведет к перегреву обмоток.
- Ослабление крепежа — болты, гайки, фундаментные шпильки самопроизвольно откручиваются из-за вибрации.
- Пульсация тока статора — при сильном дисбалансе ток статора может колебаться с частотой вращения ротора.
- Повышенный расход электроэнергии — из-за увеличения потерь на вибрацию и трение КПД двигателя падает на 2-5%.
Для точной диагностики дисбаланса применяются современные виброизмерительные приборы — виброметры, анализаторы спектра вибрации, балансировочные станции.
Последствия эксплуатации двигателя с дисбалансом
Игнорирование дисбаланса может привести к серьезным последствиям, затрагивающим не только сам двигатель, но и все оборудование, с которым он связан. Рассмотрим основные риски:
Для электродвигателя
- Разрушение подшипников — вибрация вызывает усталостное выкрашивание металла на беговых дорожках, разрушение сепаратора, заклинивание подшипника.
- Повреждение обмотки статора — интенсивная вибрация приводит к истиранию пазовой изоляции, витковым замыканиям, пробою на корпус.
- Деформация и разрушение ротора — трещины в стержнях беличьей клетки, обрыв стержней, разрушение короткозамыкающих колец.
- Усталостное разрушение вала — микротрещины, которые со временем приводят к поломке вала, особенно в месте посадки полумуфты.
Для технологического оборудования
- Передача вибрации на насосы, компрессоры, конвейеры — снижение их ресурса, нарушение точности работы.
- Разрушение фундамента — вибрация расшатывает фундаментные болты, бетонное основание, что может привести к необходимости капитального ремонта.
- Ухудшение качества продукции — на станках с ЧПУ, прессах, печатных машинах вибрация вызывает брак.
- Аварийные остановки — внезапный выход двигателя из строя останавливает всю технологическую линию, что приводит к огромным убыткам.
Стоимость внепланового ремонта или замены двигателя в десятки раз превышает стоимость профессиональной балансировки. Не рискуйте стабильностью вашего производства — закажите балансировку прямо сейчас.
Методы балансировки асинхронных электродвигателей
Существует несколько методов балансировки, выбор которых зависит от типа двигателя, его размеров, частоты вращения и доступности оборудования. Рассмотрим основные подходы.
Статическая балансировка
Статическая балансировка применяется для коротких роторов (с отношением длины к диаметру менее 1). Она выполняется на специальных ножах или призмах. Ротор устанавливается на горизонтальные направляющие, и под действием силы тяжести тяжелая часть стремится занять нижнее положение. Балансировщик снимает металл с тяжелой стороны или добавляет грузики на легкую сторону до тех пор, пока ротор не станет безразличным к своему положению.
Преимущества: простота, не требует сложного оборудования.
Недостатки: не устраняет моментный дисбаланс, не подходит для длинных роторов.
Динамическая балансировка
Динамическая балансировка — это наиболее точный и распространенный метод, который позволяет устранить как статический, так и моментный дисбаланс. Она проводится на балансировочных станках или в собственных подшипниках двигателя (балансировка на месте). Ротор раскручивается до рабочей частоты вращения, и с помощью вибродатчиков измеряется вибрация в двух плоскостях коррекции. Программное обеспечение вычисляет величину и угловое положение дисбаланса, после чего оператор добавляет или удаляет корректирующий груз.
Виды динамической балансировки:
- Балансировка в собственных подшипниках — проводится без снятия двигателя с фундамента. Это предпочтительный метод для крупных двигателей, так как учитывает все факторы (дисбаланс ротора, полумуфты, вентилятора, шкива).
- Балансировка на станке — выполняется для съемных роторов. Обеспечивает высокую точность, но не учитывает влияние сопряженных деталей.
Преимущества: высокая точность (остаточный дисбаланс до 0,1 г·мм/кг), устранение всех видов дисбаланса, возможность балансировки в сборе.
Недостатки: требует специального оборудования и квалифицированного персонала.
Методы коррекции дисбаланса
Для устранения дисбаланса применяются следующие способы:
- Снятие металла — сверление, фрезерование, шлифование на тяжелой стороне ротора.
- Добавление грузов — установка балансировочных шайб, винтов, гаек, пластин в специальные пазы или наклейка грузиков на вентилятор.
- Перестановка деталей — перестановка полумуфты, шкива, вентилятора относительно вала.
- Подбор сопряженных деталей — например, подбор полумуфт с одинаковым дисбалансом.
Выбор метода коррекции зависит от конструкции ротора и требований к точности.
Этапы профессиональной балансировки асинхронного электродвигателя
Профессиональная балансировка — это многоэтапный процесс, который требует не только оборудования, но и опыта. Рассмотрим типовой алгоритм работ:
Этап 1: Диагностика и подготовка
- Визуальный осмотр двигателя, проверка состояния подшипников, обмотки, крепежа.
- Измерение вибрации на холостом ходу и под нагрузкой с помощью виброметра.
- Анализ спектра вибрации для выявления доминирующей частоты (1-я гармоника частоты вращения).
- Определение необходимости балансировки (если вибрация превышает допустимые нормы по ГОСТ ИСО 10816-2).
Этап 2: Выбор метода и установка датчиков
- Выбор метода балансировки (в собственных подшипниках или на станке).
- Установка вибродатчиков (акселерометров) в двух плоскостях (обычно на подшипниковых щитах).
- Установка датчика фазы (таходатчика) для определения углового положения дисбаланса.
Этап 3: Измерение начального дисбаланса
- Запуск двигателя, запись начальных значений вибрации и фазы.
- Ввод параметров двигателя (частота вращения, масса ротора, радиусы коррекции) в балансировочный прибор.
Этап 4: Установка пробных грузов
- Установка пробного груза известной массы в первой плоскости коррекции.
- Повторный запуск и запись изменения вибрации и фазы.
- Снятие пробного груза и установка его во второй плоскости.
- Повторный запуск и запись данных.
Этап 5: Расчет корректирующих грузов
- Программное обеспечение на основе векторного анализа вычисляет массу и угловое положение корректирующих грузов для каждой плоскости.
- Расчет выполняется с учетом влияния грузов друг на друга (метод влияния).
Этап 6: Установка корректирующих грузов
- Установка (или удаление) металла в рассчитанных точках.
- Использование сверления, фрезерования, установки шайб или грузиков.
Этап 7: Контрольный запуск
- Запуск двигателя, измерение остаточной вибрации.
- Если вибрация превышает допустимую норму (обычно менее 0,5 мм/с для двигателей мощностью до 100 кВт), процесс повторяется.
- Выдача протокола балансировки с указанием остаточного дисбаланса.
Оборудование для балансировки: от станков до портативных приборов
Современный рынок предлагает широкий спектр оборудования для балансировки — от простых станков до сложных компьютерных систем. Рассмотрим основные типы.

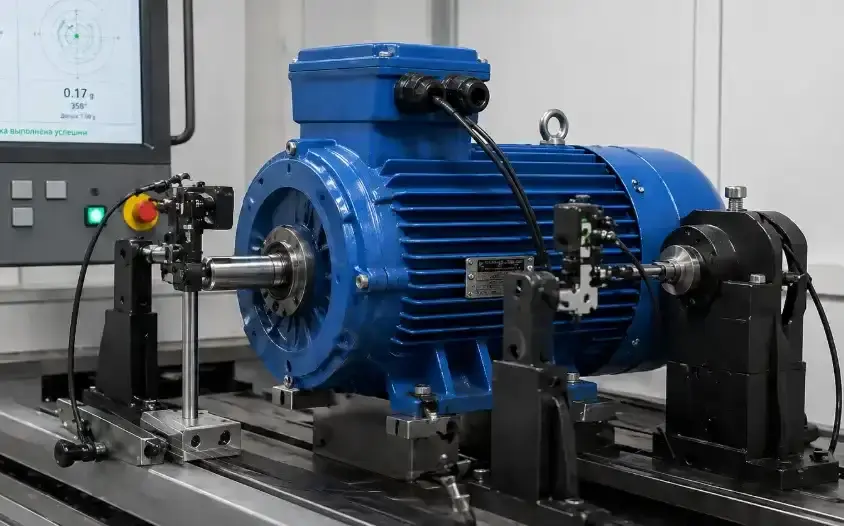

Балансировочные станки
Предназначены для балансировки роторов, снятых с двигателя. Делятся на горизонтальные и вертикальные. Горизонтальные станки используются для длинных роторов (валы, якоря), вертикальные — для дисковых роторов (вентиляторы, шкивы). Современные станки оснащены электронными измерительными системами, которые автоматически вычисляют дисбаланс и указывают места коррекции.
Портативные виброметры-балансировщики
Позволяют проводить балансировку на месте, без демонтажа двигателя. Такие приборы, как Balanset-1A, VibroQuest, Microlog, имеют встроенные алгоритмы балансировки в одной или двух плоскостях. Они компактны, питаются от аккумуляторов и позволяют оперативно выполнять работы в полевых условиях.
Программное обеспечение
Современные системы балансировки работают на базе ПК или планшетов. Программы позволяют вести базу данных двигателей, хранить протоколы, анализировать тренды вибрации. Примеры: B&K, DIAMOND, VIBXPERT.
Нормы и стандарты: какой остаточный дисбаланс допустим
Качество балансировки оценивается по величине остаточного дисбаланса. Существуют международные и национальные стандарты, которые устанавливают допустимые нормы.
Основной стандарт — ГОСТ ИСО 1940-1-2007 (аналог ISO 1940-1:2003). Он классифицирует роторы по классам точности (G0.4, G1, G2.5, G6.3, G16, G40, G100, G250, G630, G1600). Для асинхронных электродвигателей общего назначения обычно применяется класс точности G6.3 или G2.5.
Советы по продлению срока службы двигателя после балансировки
После качественной балансировки важно правильно эксплуатировать двигатель, чтобы дисбаланс не появился вновь. Вот несколько практических рекомендаций:
- Регулярно проверяйте крепеж — подтягивайте болты крепления двигателя к раме, полумуфты, вентилятора.
- Следите за состоянием подшипников — своевременно заменяйте смазку, контролируйте зазоры.
- Проверяйте соосность валов — несоосность вызывает дополнительную вибрацию и быстро приводит к дисбалансу.
- Очищайте ротор от загрязнений — особенно вентиляционные каналы, где накапливается пыль.
- Избегайте перегрузок — работа в номинальном режиме снижает износ.
- Проводите периодическую вибродиагностику — раз в 6-12 месяцев для ответственных двигателей.
Выполнение этих простых правил позволит вашему двигателю работать безотказно долгие годы.
