Схема подключения электродвигателя — это основа, от которой зависит долговечность, КПД и безопасность любой электрической машины. Практика показывает, что даже одинаковые по виду двигатели при неправильном выборе схемы подключения теряют мощность, перегреваются и выходят из строя.
Поэтому перед покупкой и монтажом электродвигателя важно разобраться в его устройстве и основных схемах подключения. В этой статье мы подробно рассмотрим устройство асинхронных и постоянных двигателей, отличия схем «звезда» и «треугольник», особенности пуска и работы с частотными преобразователями. Благодаря этому материалу вы сможете подобрать электродвигатель под нужды своего производства и правильно подключить его к сети.

Устройство электродвигателя

Любой электродвигатель состоит из двух основных узлов: ротора и статора. Ротор — вращающаяся часть, в которую входят сердечник, стержни, торцевые кольца и вал.
Он крепится на подшипниках и не соприкасается со статором. Статор — неподвижная часть, формирующая магнитное поле, обычно представляет собой чугунный или алюминиевый корпус с сердечником и обмотками.
Большинство электродвигателей выполнены так, что ротор находится внутри статора, но существуют и обратные конструкции, в которых ротор охватывает статор — такие «обращённые» двигатели часто встречаются в тяговой технике. В зависимости от мощности на валу могут быть установлены дополнительные элементы — например, электромагнитный тормоз или вентилятор, который охлаждает обмотки.

Принцип работы любого вращающегося электрического двигателя основан на законе Ампера: на проводник с током в магнитном поле действует сила.
Если согнуть провод в рамку и поместить в поле, на две противоположные стороны рамки будут действовать силы, создающие вращающий момент.
Для получения постоянного крутящего момента в якорь закладывают несколько витков, а магнитное поле получают либо от постоянных магнитов, либо от электромагнитов — намотанных на ферромагнитный сердечник катушек. Именно это взаимодействие токов и магнитных полей заставляет вращаться вал двигателя.

Постоянный ток

В простейшем двигателе постоянного тока на статоре установлены постоянные магниты, а на роторе — одна обмотка с якорем и коллектором. Коммутатор с щётками обеспечивает переключение тока в обмотке, благодаря чему направление крутящего момента не меняется.
Такие моторы развивают высокий начальный момент и хорошо регулируются по скорости, но требуют обслуживания коллекторно‑щеточного узла.

Асинхронный двигатель

Наиболее распространённые двигатели в промышленности — асинхронные. Их статор представляет собой большой электромагнит: обмотки уложены в пазы сердечника равномерно и разнесены на 120 градусов.
При подключении к трёхфазной сети в обмотках возникает вращающееся магнитное поле, которое индуцирует ток в роторе и заставляет его вращаться. Между статором и ротором имеется воздушный зазор, а их магнитные сердечники набраны из тонких листов электротехнической стали для уменьшения потерь.
В зависимости от конструкции ротора выделяют два типа асинхронных двигателей:

  • Короткозамкнутые (с беличьей клеткой) — ротор представляет собой медные или алюминиевые стержни, замкнутые кольцами. Такая конструкция обеспечивает простоту и долговечность, но пусковой момент у этих моторов невелик

  • Фазные — ротор имеет обмотку, выводы которой подключены к контактным кольцам; к ним подключается реостат для регулировки пуска. Фазный ротор позволяет увеличить пусковой момент и снизить ток

При выборе конкретной модели важно учитывать количество пар полюсов статора: удвоение числа полюсов вдвое снижает скорость вращения и позволяет обойтись без редуктора, что критично для оборудования с низкой частотой вращения.

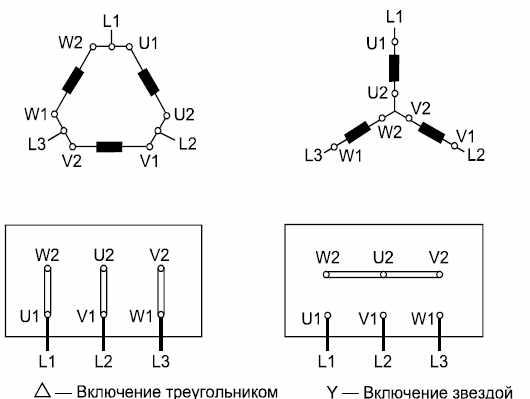

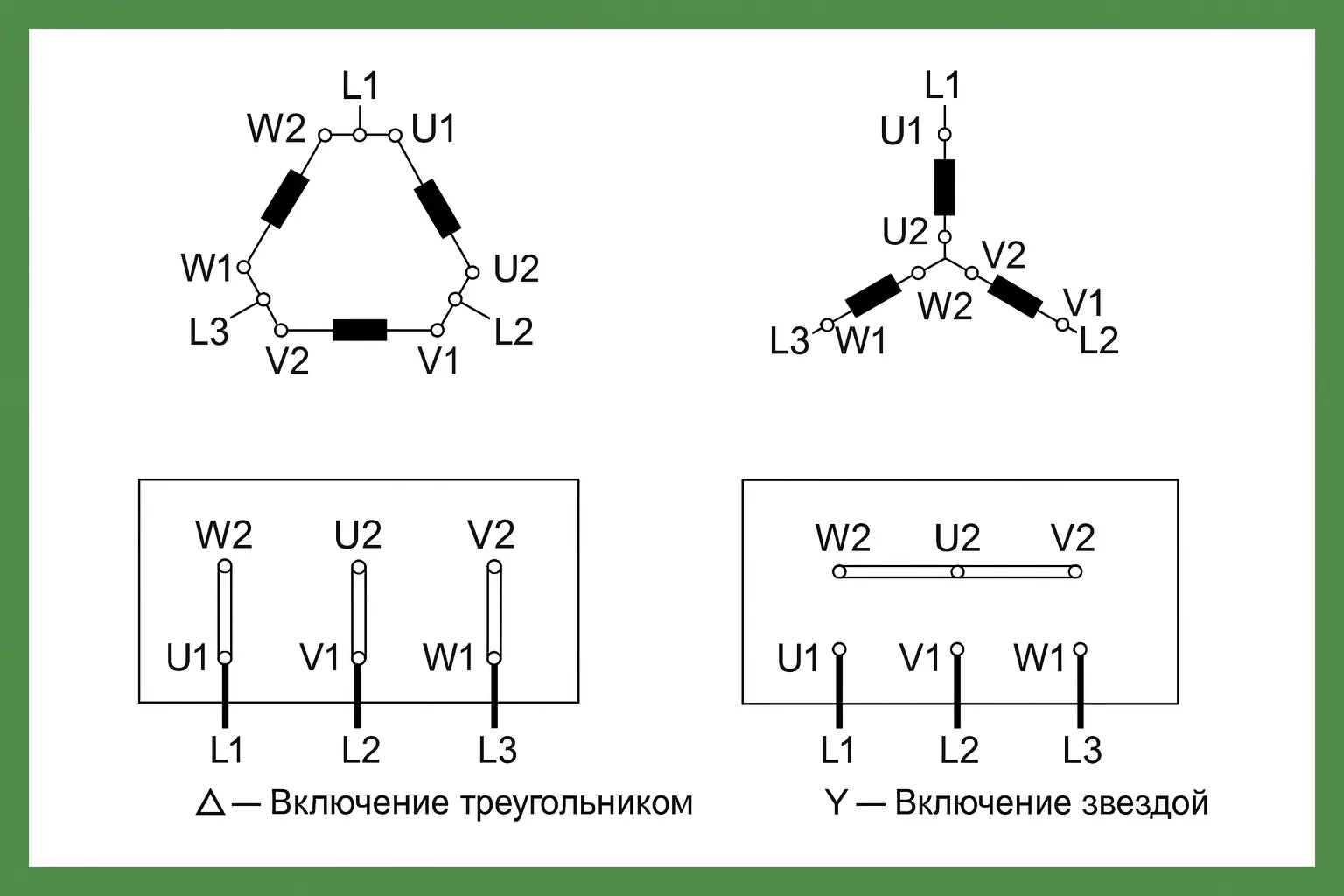

Схемы подключения обмоток: «звезда» и «треугольник»

В трёхфазных системах существует две базовых схемы подключения статорных обмоток — «звезда» (Y) и «треугольник» (Δ). Каждая схема имеет свои особенности и применяется в зависимости от напряжения сети и требуемых характеристик двигателя.

Соединение звёздой

При соединении «звезда» концы трёх обмоток объединяют в одной точке (нейтрали), а фазные провода подключают к началам обмоток.
Получается четырёхпроводная сеть: три фазных проводника и, при необходимости, нулевой. Такое подключение обеспечивает плавный запуск и мягкую работу мотора, но двигатель не может развить номинальную мощность, его производительность снижается примерно на третьИз-за пониженного напряжения на обмотках (в 1,73 раза ниже линейного) снижается и пусковой ток, что важно для сетей с ограниченной мощностью.

Соединение треугольником

В схеме «треугольник» конец каждой обмотки соединяется с началом следующей, образуя замкнутый контурПитание подводится к узлам этого треугольника, нулевой провод не используется. Эта схема трёхпроводная, что упрощает прокладку кабеля. Двигатель, подключённый треугольником, вырабатывает полную паспортную мощность; токи в обмотках выше, а пусковой ток существенно увеличивается. Поэтому такую схему рекомендуют, когда необходим максимальный момент и достаточна мощность сети.

Когда использовать схему «звезда», а когда «треугольник»

Выбор схемы определяется линейным напряжением сети. На шильдике двигателя обычно указано две величины, например «Δ/Y 220/380». Это означает, что при напряжении 220 В необходимо соединение обмоток по схеме «треугольник», а при 380 В — по схеме «звезда»
Двигатели, рассчитанные только на одну схему, имеют соответствующий символ («Δ» или «Y») и должны подключаться строго по нему. Неправильное соединение может привести к подаче на обмотки удвоенного напряжения, что вызовет перегрев и разрушение изоляции

В трёхфазных двигателях с шестью выводами на клеммной колодке (чаще всего это литые шинки или перемычки) схемы можно менять. Правильное расположение перемычек указано на крышке клеммной коробки или в документации
Если обмотки соединены неправильно, двигатель может потреблять разную мощность, что приведёт к расплавлению обмоток

Пуск «звезда‑треугольник»

Для крупных электродвигателей с высоким пусковым моментом используется комбинированная схема пуска «звезда‑треугольник». Принцип работы такой схемы заключается в поэтапном изменении способа соединения обмоток: сначала двигатель запускают на пониженных токах по схеме «звезда», а после разгона переключают на «треугольник» для получения полной мощности

Реализация требует наличия шести выводов на клеммной коробке, трёх контакторов, теплового реле и реле времени
Порядок работы следующий: при нажатии кнопки «Пуск» контакторы К1 и К3 включают схему «звезда», одновременно активируется реле времени. Через 5–10 с, когда двигатель набрал обороты, реле разрывает схему «звезда» и включает контактор К2, переводя обмотки в схему «треугольник»Такая система снижает пусковой ток в три раза, уменьшает механическую нагрузку на вал и продлевает ресурс оборудования. Однако её нельзя использовать на двигателях с фиксированной схемой подключения (три вывода), а переключение может вызвать кратковременные механические колебанияЕсли требуется ещё большее снижение пускового тока или плавная регулировка скорости, применяют частотные преобразователи

Работа с частотными преобразователями

Частотные преобразователи (ЧП) обеспечивают плавный пуск, регулировку частоты вращения и возможность подключения двигателя к сети с напряжением, отличным от номинального. При подключении трёхфазного ЧП к трёхфазному двигателю провода с выходов U, V и W соединяют с клеммами Т1, Т2 и Т3 двигателя
В распределительной коробке необходимо установить перемычки таким образом, чтобы схема соединения обмоток соответствовала напряжению преобразователя и сети. Информация о расположении перемычек обычно нанесена на внутреннюю сторону крышки.

Важно соблюдать правильное подключение

Электродвигатель — сложное устройство, и любой монтаж должен выполняться в соответствии с рекомендациями производителя. Соблюдение правильной схемы подключения обмоток обеспечивает надёжную работу двигателя и сетевого оборудования. Ошибки при подключении могут привести к перегоранию обмоток, повышенным токам и дорогостоящему ремонту.
Поэтому всегда внимательно изучайте шильдик мотора, пользуйтесь официальными схемами, проверяйте расположение перемычек и обязательно учитывайте напряжение сети.

Заключение и выбор электродвигателя

Выбор схемы электродвигателя — это не только подбор нужной мощности, но и оценка условий эксплуатации, напряжения питающей сети и требований к пусковым характеристикам. Схема «звезда» обеспечивает мягкий старт и применяется в трёхфазных сетях 380 В. Схема «треугольник» обеспечивает максимальный крутящий момент и используется в сетях 220 В. Комбинированная схема «звезда‑треугольник» снижает пусковые токи и продлевает ресурс оборудования. Частотный преобразователь предоставляет гибкость управления и позволяет подключать моторы к однофазным сетям. Обязательно обращайте внимание на конструкцию двигателя — тип ротора, количество полюсов, наличие тормоза и способ охлаждения.
