Заказать АИС160МB2 15 кВт 3000 об/мин 1081 на лапах В3
Оставьте заявку нашим менеджерам
АИС160МB2 15 кВт 3000 об/мин
Характеристики
- Тип двигателя Трехфазный 380В
- Высота до центра вала 160 мм
- Мощность двигателя 15 кВт
- Обороты двигателя 3000 об/мин
- Диаметр вала 42 мм
- Входное напряжение 380/660В AC
- Степень защиты IP55
- Артикул 235729 /1081 на лапах В3
- Бренд ЭЛМАШ
- Страна производитель Россия
- Гарантия 2 года
Спецпредложение
Электродвигатель АИС160МB2 15 кВт 3000 об/мин 1081 на лапах В3
Характеристики
- Тип двигателя Трехфазный 380В
- Высота до центра вала 160 мм
- Мощность двигателя 15 кВт
- Обороты двигателя 3000 об/мин
- Диаметр вала 42 мм
- Входное напряжение 380/660В AC
- Степень защиты IP55
- Артикул 235729 /1081 на лапах В3
- Бренд ЭЛМАШ
- Страна производитель Россия
- Гарантия 2 года
Описание
Электродвигатель АИС160МB2 15 кВт 3000 об/мин 1081 на лапах В3 — чугунная станина
Электродвигатель серии АИС собран по стандарту DIN EN 50347 (CENELEC) — присоединительные размеры IEC 60072-1 совпадают с двигателями Siemens, ABB, WEG, Leroy-Somer той же высоты оси. На этой позиции: 15 кВт, 3000 об/мин, ось 160 мм, вал 42 мм, масса 130 кг.
Станина и подшипниковые щиты — литой чугун: выше стойкость к вибрации и ударным нагрузкам, чем у алюминиевого аналога того же габарита, эффективный теплоотвод за счёт массы металла.
Способ монтажа, климатическое исполнение:
На рабочем конце вала — шпоночный паз и шпонка под шкив или полумуфту. Гарантия завода — 2 года.
Монтаж IM — по креплению этой карточки: IM1081 на лапах В3 по IEC 60034-7.
Климатическое исполнение выбирают в конфигураторе; на странице указаны доступные варианты.
Преимущества чугунного корпуса:
Защита этой карточки — IP55, охлаждение IC411, изоляция F до 155 °C, режим S1 постоянный.
Массивный литой корпус держит нагрузку там, где алюминиевый аналог быстрее выработает ресурс — на непрерывных и ударных режимах работы.
Подшипниковый узел:
Закрытые шариковые подшипники, типоразмер зависит от габарита двигателя. Точный подбор для этой модификации — в разделе «Документация» на карточке товара.
Расшифровка маркировки электродвигателя:
- А — асинхронный электродвигатель;
- И — унифицированная серия «Интерэлектро»;
- С — исполнение по стандарту DIN EN 50347 (CENELEC);
- 160 мм — высота от плоскости крепления до центра вала (габарит электродвигателя);
- A / B / S / M / L — условный установочный размер по длине станины;
- 2, 4, 6, 8 — количество полюсов (3000, 1500, 1000 или 750 оборотов в минуту); здесь синхронно 3000 об/мин;
- 15 кВт — мощность электродвигателя при частоте тока 50 Гц;
- 3000 об/мин — количество оборотов в минуту (синхронная частота);
- 1081 на лапах В3 — монтажное крепление;
- У2, У3, У1, УХЛ1, Т2 — климатическое исполнение (в зависимости от выбранной модификации);
- IP55, IP56, IP65, IP66 — степень защиты от пыли и влаги (в зависимости от выбранной модификации).
Где применяют чугунный корпус АИС:
Приводы конвейеров и дробилок, компрессоры и насосные станции непрерывного режима, оборудование металлургии и тяжёлого машиностроения. Основные ориентиры по мощности и оборотам — 15 кВт и 3000 об/мин.
Подключение, сеть:
Сеть 380/660В AC, 50 Гц. Сборку треугольник/звезда берите с шильдика в коробке выводов.
Заказ на сайте (монтаж и климат) или заявка менеджерам — выставим счёт-договор.
АИС160МB2 15 кВт 3000 об/мин 1081 на лапах В3 — заказ со склада, документы завода в комплекте.
*Предложение не является публичной офертой
Характеристики
- Тип двигателя Трехфазный 380В
- Высота до центра вала 160 мм
- Мощность двигателя 15 кВт
- Обороты двигателя 3000 об/мин
- Диаметр вала 42 мм
- Входное напряжение 380/660В AC
- Степень защиты IP55
- Класс изоляции F до 155 °C
- Режим работы S1 постоянный
- Метод охлаждения IC411
- Масса, кг 130 кг
- Габариты, мм (д/ш/в) 660/430/430
Установочные и присоединительные размеры АИС160МB2 15 кВт 3000 об/мин 1081 на лапах В3
1081 на лапах В3
| Наименование | h | d1 | l1 | l10 | b10 | d24 | d20 | d25 | DH | b1 | S |
| H | D | E | B | A | P | M | N | DH | F | d22 | |
| АИС160МB2 15 кВт 3000 об/мин | 160 | 42 | 110 | 210 | 254 | 350 | 300 | 250 | M16x36 | 12 | 4x19 |
АИС160МB2 15 кВт 3000 об/мин покупают наши клиенты:
Вам может подойти
- Двигатели для импортной воздуходувки 15 кВт
- Электродвигатель АИС 160
- Двигатели для импортных насосов 0.18 кВт
- Двигатели для импортных насосов 0,25 кВт
- Двигатели для импортных насосов 0,37 кВт
- Двигатели для импортных насосов 0,55 кВт
- Двигатели для импортных насосов 0,75 кВт
- Двигатели для импортных насосов 1.1 кВт
- Двигатели для импортных насосов 1,5 кВт
- Двигатели для импортных насосов 2.2 кВт
- Двигатели для импортных насосов 3.0 кВт
- Двигатели для импортных насосов 4.0 кВт
- Двигатели для импортных насосов 5.5 кВт
- Двигатели для импортных насосов 7.5 кВт
- Двигатели для импортных насосов 11 кВт
- Двигатели для импортных насосов 15 кВт
- Двигатели для импортных насосов 18.5 кВт
- Двигатели для импортных насосов 22 кВт
- Двигатели для импортных насосов 30 кВт
- Двигатели для импортных насосов 37 кВт
- Двигатели для импортных насосов 45 кВт
- Двигатели для импортных насосов 55 кВт
- Двигатели для импортных насосов 75 кВт
- Двигатели для импортных насосов 90 кВт
- Двигатели для импортных насосов 110 кВт
- Двигатели для импортных насосов 132 кВт
- Двигатели для импортных насосов 160 кВт
- Двигатели для импортных насосов 200 кВт
- Двигатели для импортных насосов 250 кВт
- Моторы для вентиляции 0,18 кВт
- Моторы под вентиляцию 0.25 кВт
- Моторы под вентиляцию 0.37 кВт
- Моторы под вентиляцию 0.55 кВт
- Моторы для систем вентиляции 0.75 кВт
- Моторы для вентиляции 1.1 кВт
- Моторы для систем вентиляции 1.5 кВт
- Моторы для систем вентиляции 2.2 кВт
- Моторы для систем вентиляции 3.0 кВт
- Моторы для систем вентиляции 4.0 кВт
- Импортные моторы для вентиляции 5.5 кВт
- Моторы для вентиляторов 7.5 кВт
- Моторы для вентиляторов 11 кВт
- Мотор для вентиляторов 15 кВт
- Моторы для вентиляторов 18.5 кВт
- Моторы для вентиляторов 22 кВт
- Моторы для вентиляторов 30 кВт
- Моторы для вентиляции 37 кВт
- Моторы для вентиляторов 45 кВт
- Моторы для вентиляторов 55 кВт
- Моторы для вентиляторов 75 кВт
- Моторы для вентиляторов 75 кВт
- Моторы для вентиляторов 90 кВт
- Моторы для вентиляторов 110 кВт
- Моторы 132 кВт для вентиляторов
- Моторы для вентиляторов 160 кВт
- Моторы для вентиляторов 200 кВт
- Моторы для вентиляторов 250 кВт
- Моторы для вентиляторов 315 кВт
- Двигатели DIN с валом 42 мм
- Двигатели для импортных компрессоров 0.12 кВт
- Двигатели для импортных компрессоров 0.18 кВт
- Двигатели для импортных компрессоров 0.25 кВт
- Двигатели для импортных компрессоров 0.37 кВт
- Двигатели для импортных компрессоров 0.55 кВт
- Двигатели для импортных компрессоров 0.75 кВт
- Двигатели для импортных компрессоров 1.1 кВт
- Двигатели для импортных компрессоров 1.5 кВт
- Двигатели для импортных компрессоров 2.2 кВт
- Двигатели для импортных компрессоров 3.0 кВт
- Двигатели для импортных компрессоров 4.0 кВт
- Двигатели для импортных компрессоров 5.5 кВт
- Двигатели для импортных компрессоров 7.5 кВт
- Двигатели для импортных компрессоров 9.2 кВт
- Двигатели для импортных компрессоров 11 кВт
- Двигатели для импортных компрессоров 15 кВт
- Двигатели для импортных компрессоров 18.5 кВт
- Двигатели для импортных компрессоров 22 кВт
- Двигатели для импортных компрессоров 30 кВт
- Двигатели для импортных компрессоров 37 кВт
- Двигатели для импортных компрессоров 45 кВт
- Двигатели для импортных компрессоров 55 кВт
- Двигатели для импортных компрессоров 75 кВт
- Двигатели для импортных компрессоров 90 кВт
- Двигатели для импортных компрессоров 110 кВт
- Двигатели для импортных компрессоров 132 кВт
- Двигатели для импортных компрессоров 160 кВт
- Двигатели для импортных компрессоров 200 кВт
- Двигатели для импортных компрессоров 250 кВт
- Двигатели для импортных компрессоров 315 кВт
- Электродвигатель DIN 15 кВт для редукторов
- Двигатели для импортных станков 15 кВт
- Больше
Аналоги и сопутствующие товары
Отзывы
Отзывов еще нет
Поделитесь мнением, чтобы помочь другим покупателям в выборе
Как купить АИС160МB2 15 кВт 3000 об/мин 1081 на лапах В3
-
1 шаг
- Положить товар в корзину
- Оформить быстрый заказ
- Отправить нам заявку на почту
-
2 шагВ течение короткого времени вы получите предложение или счёт на оплату с индивидуальными условиями оплаты и доставки
-
3 шагПосле оплаты вашего заказа мы отправим его по адресу, который вы укажете в заявке, в течение 2-х дней. В зависимости от суммы заказа на итоговую стоимость может быть применена скидка
Обозначения для покупки электродвигателя
-
Климатические исполнения электродвигателя
Характеристика для оборудования, обозначающая вид климатического исполнения для каждого конкретного электродвигателя и категорию его размещения. Эл двигатели маркируются согласно государственному стандарту – ГОСТ 15150. Маркировка имеет цифровое и буквенное значение, которые характеризуют температурный режим климатической зоны и категорию размещения агрегата. Покупайте электродвигатель с необходимым климатическим исполнением.
- У1 — умеренный климат на открытом воздухе
- У2 — умеренный климат в помещении или под навесом
- У3 — умеренный климат в закрытом помещении
- УХЛ1 — умеренный и холодный климат на открытом воздухе
- УХЛ2 — умеренный и холодный в помещении или под навесом
- УХЛ3 — умеренный и холодный в закрытом помещении
- Т — влажный тропический климат
-
Монтажные крепления двигателя
Двигатели имеют определённые модификации в части монтажа. Электродвигатель крепится внизу на лапы или торцевое крепление на фланец, либо комбинированное на лапы и фланец. Существуют отличия фланцев, большой фланец В5 и малый фланец В14. Крановые двигатели так же имеют отличие в части конструкции вала. Или цилиндрический вал, или конический вал. Выбирайте к покупке электродвигатель с необходимым монтажным креплением в карточке товара, указав модификацию.
- 1081/1001 - крепление на лапах с одним рабочим концом вала
- 2081/2001 - крепление на лапах и фланце В35 с одним рабочим концом вала
- 3081/3001 - крепление на фланце В5 с одним рабочим концом вала
- 2181 - крепление на лапах и фланце В34 с одним рабочим концом вала
- 3681 - крепление на лапах и фланце В14 с одним рабочим концом вала
-

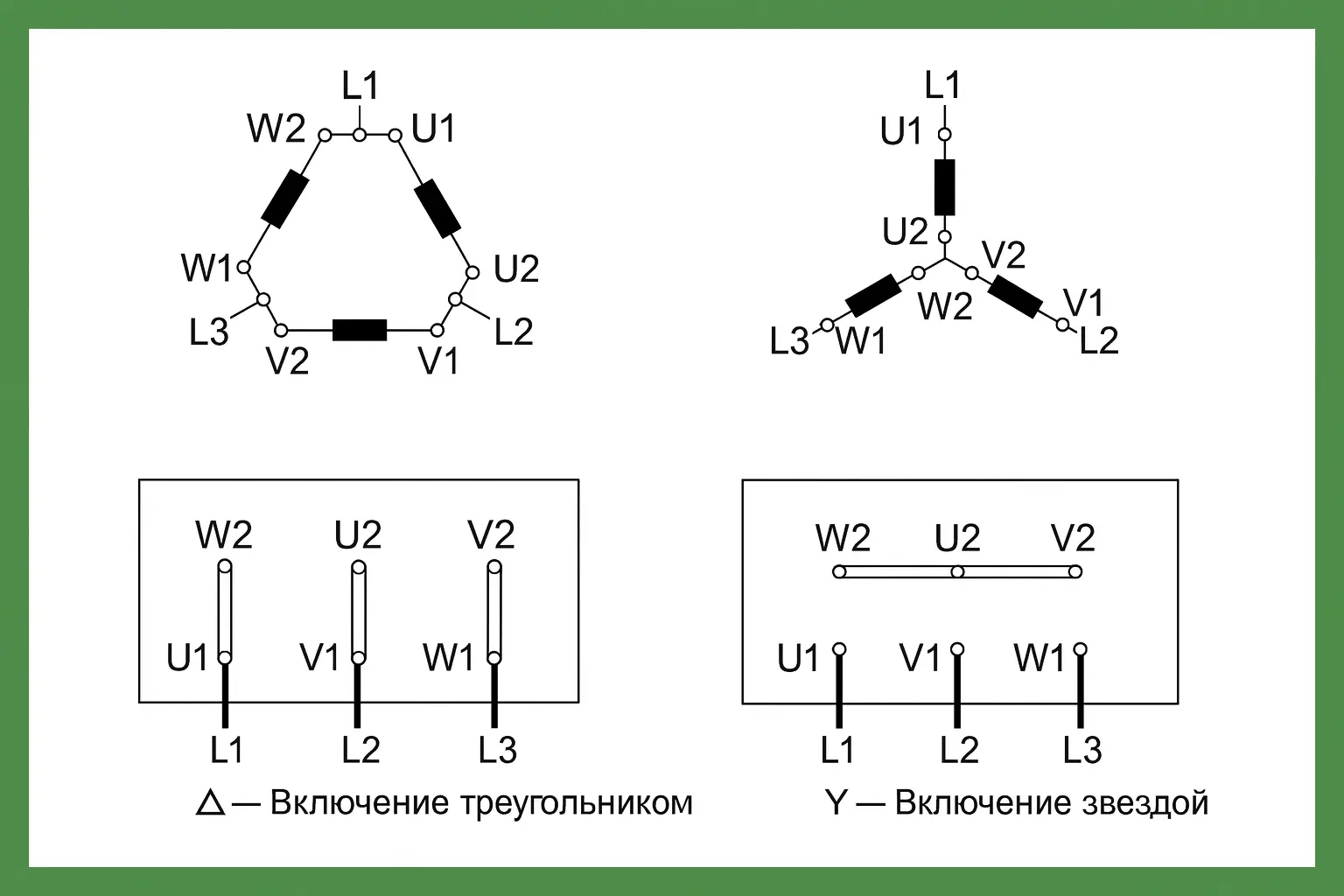

Подключение эл двигателя
Двигатели подключаются к трехфазной сети по схеме треугольник/звезда 220/380В или 380/660В в зависимости от напряжения сети. Либо одинарное подключение 380В звездой. Для мощных двигателей применяют комбинированное подключение. Тип подключения указан в характеристиках. Однофазные двигатели подключаются к сети 220В, отличаются наличием рабочего конденсатора, либо имеют два конденсатора; пусковой и рабочий.
-
Материал корпуса электродвигателя
Станина (корпус) электродвигателя изготавливается из двух типов металла: алюминий и чугун. Алюминиевые электродвигатели востребованы в оборудовании, где важен минимальный вес изделия, есть возможность снять лапы и переставить их сбоку. Коробка выводов (БРНО) окажется сбоку, а не сверху. Габарит двигателя при этом ограничен для такого типа материала, как правило это двигатели до 160 высоты вала. Чугунные двигатели устойчивы к высоким вибрациям за счет литой станины и чугунных подшипниковых щитов. Если важен материал корпуса приобретаемого электродвигателя, уточняйте его у менеджеров.
