Заказать IMM90S2 1.5 кВт 3000 об/мин 1081 на лапах В3
Оставьте заявку нашим менеджерам
IMM90S2 1.5 кВт 3000 об/мин
Характеристики
- Тип двигателя Трехфазный 380В
- Высота до центра вала 90 мм
- Мощность двигателя 1.5 кВт
- Обороты двигателя 3000 об/мин
- Диаметр вала 24 мм
- Входное напряжение 220/380В AC
- Степень защиты IP54
- Артикул 237800 /1081 на лапах В3
- Бренд УРАЛЭЛЕКТРО
- Страна производитель Россия
- Гарантия 2 года
Электродвигатель IMM90S2 1.5 кВт 3000 об/мин 1081 на лапах В3
Характеристики
- Тип двигателя Трехфазный 380В
- Высота до центра вала 90 мм
- Мощность двигателя 1.5 кВт
- Обороты двигателя 3000 об/мин
- Диаметр вала 24 мм
- Входное напряжение 220/380В AC
- Степень защиты IP54
- Артикул 237800 /1081 на лапах В3
- Бренд УРАЛЭЛЕКТРО
- Страна производитель Россия
- Гарантия 2 года
Описание
IMM90S2 1.5 кВт 3000 об/мин 1081 на лапах В3
Это трёхфазный асинхронный двигатель серии IMM завода Уралэлектро (Медногорск) с посадкой DIN. Станина алюминиевая. На этой карточке: 1.5 кВт, 3000 об/мин, ось 90 мм, вал 24 мм.
Сеть 220/380В AC, защита IP54, охлаждение IC411, изоляция F до 155 °C, режим S1 постоянный. Гарантия завода — 2 года. В паспорте линейки — сервис-фактор 1,15.
Как ставят этот IMM
Крепление этой позиции: 1081 на лапах В3. На рабочем конце вала — шпоночный паз. Чертёж посадок — ниже, таблица размеров — во вкладке «Размеры».
IMM DIN и серия АДМ
Карточка IMM : посадка DIN под импортную раму. Алюминий облегчает подвес и снижает коррозию корпуса; вал и фланец сверяйте с механизмом, а не с соседней ГОСТ-позицией Уралэлектро. Через частотный преобразователь — понижение частоты не более 15% и ток с шильдика.
Как читается индекс IMM
- IMM — серия асинхронных двигателей Уралэлектро под DIN;
- 90 мм — высота до центра вала;
- А, В, S, М, L — длина сердечника;
- 2 / 4 / 6 / 8 — число полюсов; здесь синхронно 3000 об/мин;
- 1.5 кВт — мощность на табличке;
- 1081 на лапах В3 — монтажное исполнение.
Буквы на шильдике разбирают так же, как в статье про маркировку.
Коробка выводов IMM

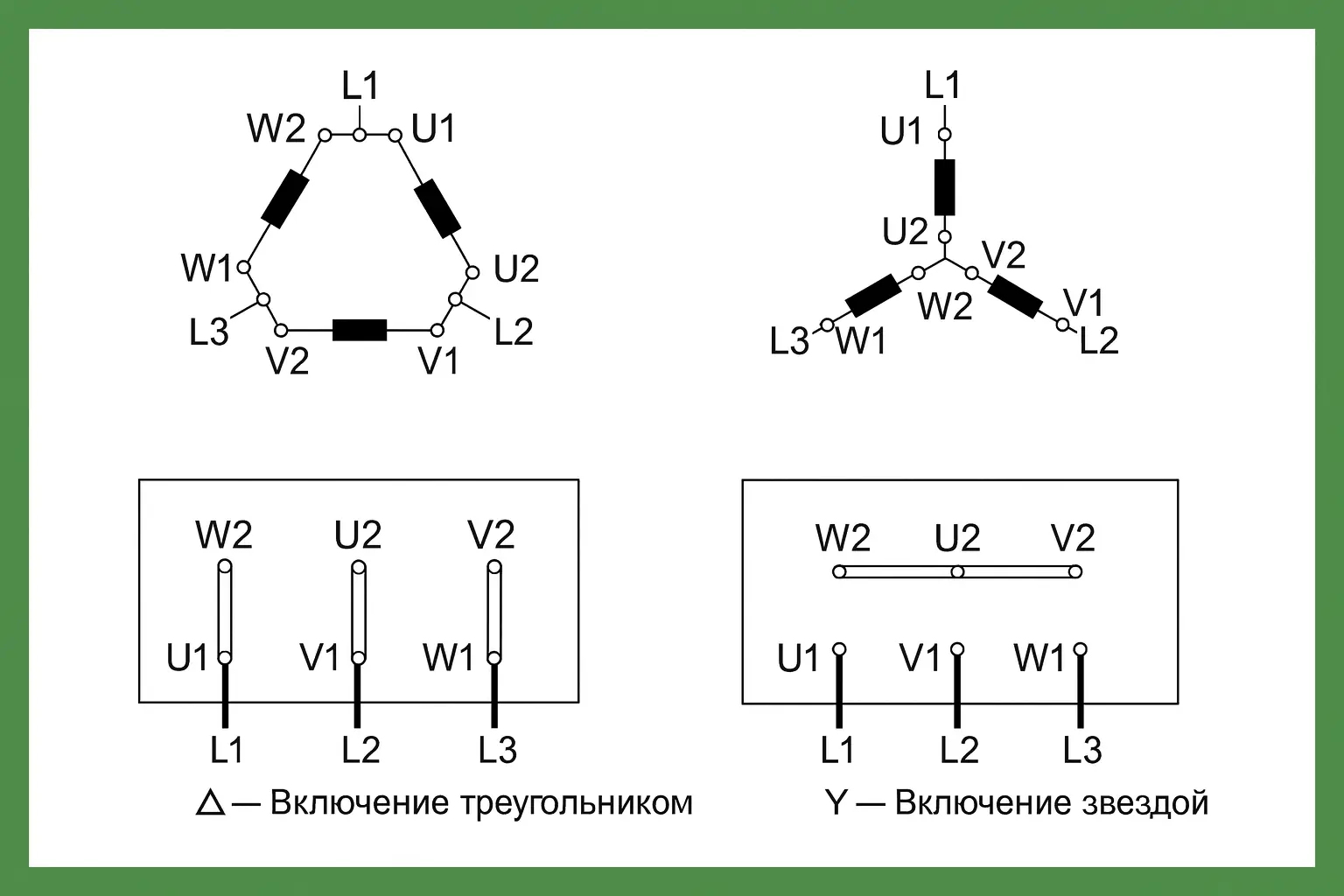

Шесть выводов: U1 V1 W1 и U2 V2 W2. Звезда или треугольник — только по табличке. На этой карточке сеть 220/380В AC, 50 Гц. Схема ниже. Про сборку обмоток — в статье про подключение.
Форма заказа на сайте или письмо на zakaz@uesk.org — выставим счёт-договор. Документы завода в комплекте, гарантия 2 года.
IMM90S2 1.5 кВт 3000 об/мин 1081 на лапах В3 — заказ со склада, низкая цена, гарантия завода, комплект документов.
*Предложение не является публичной офертой
Характеристики
- Тип двигателя Трехфазный 380В
- Высота до центра вала 90 мм
- Мощность двигателя 1.5 кВт
- Обороты двигателя 3000 об/мин
- Диаметр вала 24 мм
- Входное напряжение 220/380В AC
- Степень защиты IP54
- Класс изоляции F до 155 °C
- Режим работы S1 постоянный
- Метод охлаждения IC411
Установочные и присоединительные размеры IMM90S2 1.5 кВт 3000 об/мин 1081 на лапах В3
1081 на лапах В3
| Наименование | h | d1 | l1 | l10 | b10 | d24 | d20 | d25 | DH | b1 | S |
| H | D | E | B | A | P | M | N | DH | F | d22 | |
| IMM90S2 1.5 кВт 3000 об/мин | 90 | 24 | 50 | 100 | 140 | 200 | 165 | 130 | M8x19 | 8 | 4x12 |
Вам может подойти
- Двигатели для импортной воздуходувки 1.5 кВт
- Двигатели для импортных насосов 0.18 кВт
- Двигатели для импортных насосов 0,25 кВт
- Двигатели для импортных насосов 0,37 кВт
- Двигатели для импортных насосов 0,55 кВт
- Двигатели для импортных насосов 0,75 кВт
- Двигатели для импортных насосов 1.1 кВт
- Двигатели для импортных насосов 1,5 кВт
- Двигатели для импортных насосов 2.2 кВт
- Двигатели для импортных насосов 3.0 кВт
- Двигатели для импортных насосов 4.0 кВт
- Двигатели для импортных насосов 5.5 кВт
- Двигатели для импортных насосов 7.5 кВт
- Двигатели для импортных насосов 11 кВт
- Двигатели для импортных насосов 15 кВт
- Двигатели для импортных насосов 18.5 кВт
- Двигатели для импортных насосов 22 кВт
- Двигатели для импортных насосов 30 кВт
- Двигатели для импортных насосов 37 кВт
- Двигатели для импортных насосов 45 кВт
- Двигатели для импортных насосов 55 кВт
- Двигатели для импортных насосов 75 кВт
- Двигатели для импортных насосов 90 кВт
- Двигатели для импортных насосов 110 кВт
- Двигатели для импортных насосов 132 кВт
- Двигатели для импортных насосов 160 кВт
- Двигатели для импортных насосов 200 кВт
- Двигатели для импортных насосов 250 кВт
- Моторы для вентиляции 0,18 кВт
- Моторы под вентиляцию 0.25 кВт
- Моторы под вентиляцию 0.37 кВт
- Моторы под вентиляцию 0.55 кВт
- Моторы для систем вентиляции 0.75 кВт
- Моторы для вентиляции 1.1 кВт
- Моторы для систем вентиляции 1.5 кВт
- Моторы для систем вентиляции 2.2 кВт
- Моторы для систем вентиляции 3.0 кВт
- Моторы для систем вентиляции 4.0 кВт
- Импортные моторы для вентиляции 5.5 кВт
- Моторы для вентиляторов 7.5 кВт
- Моторы для вентиляторов 11 кВт
- Мотор для вентиляторов 15 кВт
- Моторы для вентиляторов 18.5 кВт
- Моторы для вентиляторов 22 кВт
- Моторы для вентиляторов 30 кВт
- Моторы для вентиляции 37 кВт
- Моторы для вентиляторов 45 кВт
- Моторы для вентиляторов 55 кВт
- Моторы для вентиляторов 75 кВт
- Моторы для вентиляторов 75 кВт
- Моторы для вентиляторов 90 кВт
- Моторы для вентиляторов 110 кВт
- Моторы 132 кВт для вентиляторов
- Моторы для вентиляторов 160 кВт
- Моторы для вентиляторов 200 кВт
- Моторы для вентиляторов 250 кВт
- Моторы для вентиляторов 315 кВт
- Двигатели DIN с валом 24 мм
- Двигатели для импортных компрессоров 0.12 кВт
- Двигатели для импортных компрессоров 0.18 кВт
- Двигатели для импортных компрессоров 0.25 кВт
- Двигатели для импортных компрессоров 0.37 кВт
- Двигатели для импортных компрессоров 0.55 кВт
- Двигатели для импортных компрессоров 0.75 кВт
- Двигатели для импортных компрессоров 1.1 кВт
- Двигатели для импортных компрессоров 1.5 кВт
- Двигатели для импортных компрессоров 2.2 кВт
- Двигатели для импортных компрессоров 3.0 кВт
- Двигатели для импортных компрессоров 4.0 кВт
- Двигатели для импортных компрессоров 5.5 кВт
- Двигатели для импортных компрессоров 7.5 кВт
- Двигатели для импортных компрессоров 9.2 кВт
- Двигатели для импортных компрессоров 11 кВт
- Двигатели для импортных компрессоров 15 кВт
- Двигатели для импортных компрессоров 18.5 кВт
- Двигатели для импортных компрессоров 22 кВт
- Двигатели для импортных компрессоров 30 кВт
- Двигатели для импортных компрессоров 37 кВт
- Двигатели для импортных компрессоров 45 кВт
- Двигатели для импортных компрессоров 55 кВт
- Двигатели для импортных компрессоров 75 кВт
- Двигатели для импортных компрессоров 90 кВт
- Двигатели для импортных компрессоров 110 кВт
- Двигатели для импортных компрессоров 132 кВт
- Двигатели для импортных компрессоров 160 кВт
- Двигатели для импортных компрессоров 200 кВт
- Двигатели для импортных компрессоров 250 кВт
- Двигатели для импортных компрессоров 315 кВт
- Электродвигатель DIN для редуктора 1.5 кВт
- Больше
Аналоги и сопутствующие товары
Отзывы
Отзывов еще нет
Поделитесь мнением, чтобы помочь другим покупателям в выборе
Как купить IMM90S2 1.5 кВт 3000 об/мин 1081 на лапах В3
-
1 шаг
- Положить товар в корзину
- Оформить быстрый заказ
- Отправить нам заявку на почту
-
2 шагВ течение короткого времени вы получите предложение или счёт на оплату с индивидуальными условиями оплаты и доставки
-
3 шагПосле оплаты вашего заказа мы отправим его по адресу, который вы укажете в заявке, в течение 2-х дней. В зависимости от суммы заказа на итоговую стоимость может быть применена скидка
Обозначения для покупки электродвигателя
-
Климатические исполнения электродвигателя
Характеристика для оборудования, обозначающая вид климатического исполнения для каждого конкретного электродвигателя и категорию его размещения. Эл двигатели маркируются согласно государственному стандарту – ГОСТ 15150. Маркировка имеет цифровое и буквенное значение, которые характеризуют температурный режим климатической зоны и категорию размещения агрегата. Покупайте электродвигатель с необходимым климатическим исполнением.
- У1 — умеренный климат на открытом воздухе
- У2 — умеренный климат в помещении или под навесом
- У3 — умеренный климат в закрытом помещении
- УХЛ1 — умеренный и холодный климат на открытом воздухе
- УХЛ2 — умеренный и холодный в помещении или под навесом
- УХЛ3 — умеренный и холодный в закрытом помещении
- Т — влажный тропический климат
-

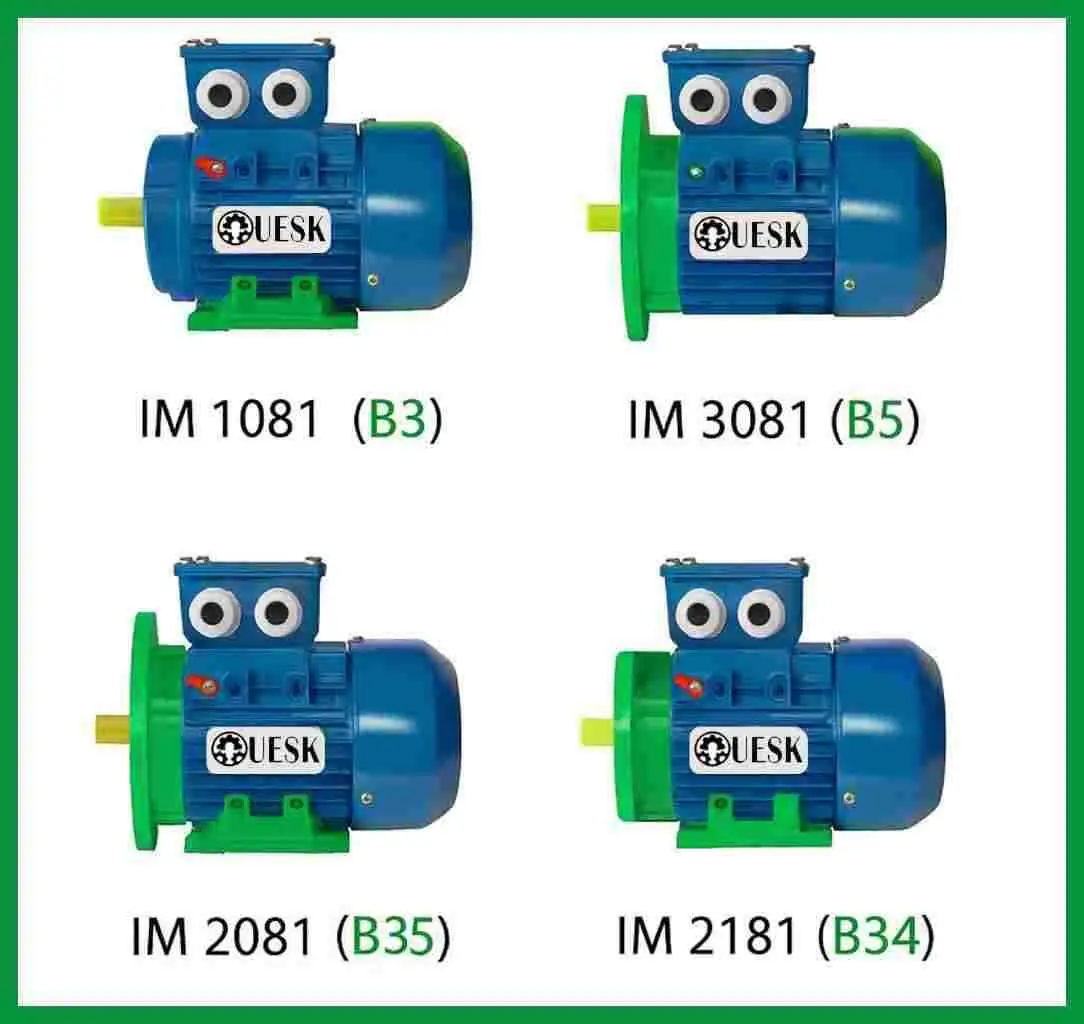

Монтажные крепления двигателя
Двигатели имеют определённые модификации в части монтажа. Электродвигатель крепится внизу на лапы или торцевое крепление на фланец, либо комбинированное на лапы и фланец. Существуют отличия фланцев, большой фланец В5 и малый фланец В14. Крановые двигатели так же имеют отличие в части конструкции вала. Или цилиндрический вал, или конический вал. Выбирайте к покупке электродвигатель с необходимым монтажным креплением в карточке товара, указав модификацию.
- 1081/1001 - крепление на лапах с одним рабочим концом вала
- 2081/2001 - крепление на лапах и фланце В35 с одним рабочим концом вала
- 3081/3001 - крепление на фланце В5 с одним рабочим концом вала
- 2181 - крепление на лапах и фланце В34 с одним рабочим концом вала
- 3681 - крепление на лапах и фланце В14 с одним рабочим концом вала
-
Подключение эл двигателя
Двигатели подключаются к трехфазной сети по схеме треугольник/звезда 220/380В или 380/660В в зависимости от напряжения сети. Либо одинарное подключение 380В звездой. Для мощных двигателей применяют комбинированное подключение. Тип подключения указан в характеристиках. Однофазные двигатели подключаются к сети 220В, отличаются наличием рабочего конденсатора, либо имеют два конденсатора; пусковой и рабочий.
-
Материал корпуса электродвигателя
Станина (корпус) электродвигателя изготавливается из двух типов металла: алюминий и чугун. Алюминиевые электродвигатели востребованы в оборудовании, где важен минимальный вес изделия, есть возможность снять лапы и переставить их сбоку. Коробка выводов (БРНО) окажется сбоку, а не сверху. Габарит двигателя при этом ограничен для такого типа материала, как правило это двигатели до 160 высоты вала. Чугунные двигатели устойчивы к высоким вибрациям за счет литой станины и чугунных подшипниковых щитов. Если важен материал корпуса приобретаемого электродвигателя, уточняйте его у менеджеров.
