Почему асинхронный двигатель стал самым массовым в промышленности?

Феномен асинхронного двигателя

Если вы зайдете в любое промышленное предприятие — от металлургического комбината до пищевого производства, от нефтеперерабатывающего завода до цеха по сборке электроники — вы обязательно услышите характерный гул работающих электродвигателей. И в подавляющем большинстве случаев это будут асинхронные двигатели. По статистике, на их долю приходится около 90% всех электродвигателей, используемых в мировой промышленности.

Этот тип электрических машин стал настоящим символом индустриальной эпохи. Но почему именно асинхронный двигатель, а не, скажем, синхронный или двигатель постоянного тока, завоевал такую популярность? Ответ кроется в уникальном сочетании качеств, которые идеально соответствуют требованиям промышленного производства: надежность, простота, доступная цена и выдающаяся перегрузочная способность.

В этой статье мы проведем глубокий анализ причин, по которым асинхронный двигатель стал самым массовым в промышленности. Мы рассмотрим его историю, конструктивные особенности, преимущества перед конкурентами и области применения. Вы узнаете, почему инженеры по всему миру отдают предпочтение именно этому типу двигателей уже более 130 лет.

История создания: как асинхронный двигатель изменил мир

Изобретение Николы Теслы

История асинхронного двигателя началась в 1888 году, когда сербско-американский изобретатель Никола Тесла получил патент на «Электрический двигатель переменного тока». Однако мало кто знает, что практически одновременно, независимо от Теслы, итальянский физик Галилео Феррарис также разработал аналогичную конструкцию. Феррарис даже продемонстрировал рабочую модель двигателя за несколько месяцев до Теслы, но не запатентовал свое изобретение.

Ключевой идеей стало использование вращающегося магнитного поля, создаваемого многофазной системой переменного тока. Это позволило отказаться от щеток и коллектора — самых ненадежных элементов двигателей того времени. Именно эта конструктивная особенность и стала основой будущего триумфа асинхронных машин.

Эволюция конструкции

Первые асинхронные двигатели имели ряд недостатков: низкий КПД, большой пусковой ток и ограниченные возможности регулировки скорости. Однако на протяжении XX века конструкция постоянно совершенствовалась:

• 1910-1920-е годы — появление короткозамкнутого ротора типа «беличья клетка», который стал стандартом для большинства промышленных применений.
• 1930-1950-е годы — разработка фазного ротора для условий тяжелого пуска и регулирования скорости.
• 1960-1980-е годы — внедрение новых изоляционных материалов, повышающих надежность и срок службы.
• 1990-е — настоящее время — интеграция с частотными преобразователями, что позволило решить главную проблему асинхронных двигателей — сложность плавного регулирования скорости.

Сегодня асинхронный двигатель — это высокотехнологичное изделие, которое сочетает в себе простоту конструкции с возможностью точного управления через современную силовую электронику.

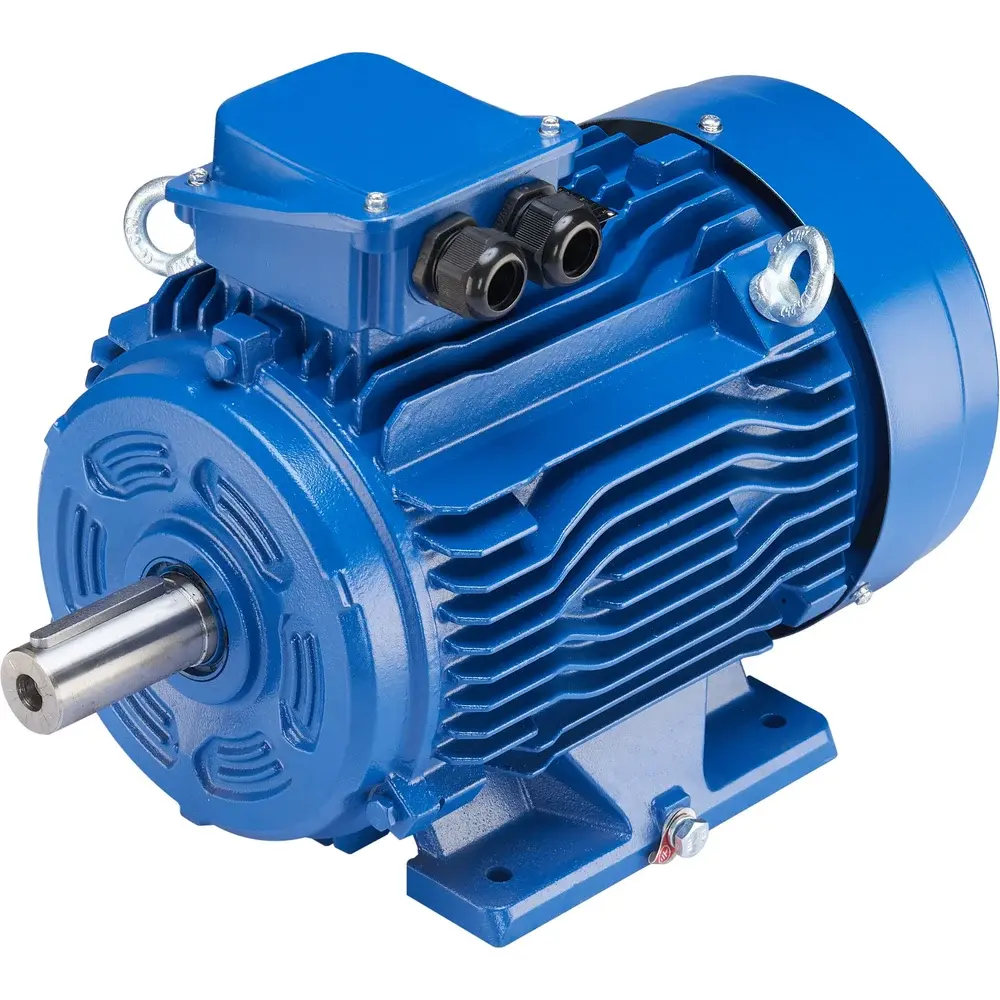

Конструкция асинхронного двигателя: гениальная простота

Основные элементы

Чтобы понять преимущества асинхронного двигателя, достаточно взглянуть на его конструкцию. Она состоит всего из нескольких основных частей:

1. Статор — неподвижная часть, представляющая собой магнитопровод с обмотками, уложенными в пазы. Именно на статор подается питающее напряжение.
2. Ротор — вращающаяся часть, которая может быть двух типов: короткозамкнутый (беличья клетка) или фазный (с обмотками, выведенными на контактные кольца).
3. Подшипниковые щиты — удерживают ротор и обеспечивают его свободное вращение.
4. Вал — передает крутящий момент рабочему механизму.
5. Корпус с ребрами охлаждения — обеспечивает отвод тепла и защиту внутренних элементов.

Отсутствие щеток, коллектора, постоянных магнитов и сложных электронных схем делает конструкцию асинхронного двигателя предельно простой и технологичной в производстве.

Принцип работы: почему двигатель называется асинхронным?

Название «асинхронный» происходит от греческого слова «асинхронос» — несовпадающий во времени. Ротор такого двигателя всегда вращается медленнее, чем магнитное поле статора. Эта разница называется скольжением и является необходимым условием для создания вращающего момента.

Когда на обмотки статора подается трехфазное напряжение, возникает вращающееся магнитное поле. Оно пересекает обмотки ротора и индуцирует в них токи. Взаимодействие этих токов с магнитным полем статора создает силу, которая заставляет ротор вращаться. Если бы ротор догнал поле статора, индукция прекратилась бы, и двигатель остановился. Поэтому скольжение — это не недостаток, а фундаментальный принцип работы.

Анализ преимуществ: почему асинхронный двигатель — лучший выбор для промышленности

Надежность: работа без отказов годами

Надежность асинхронного двигателя — это, пожалуй, его главное конкурентное преимущество. Средний срок службы качественного асинхронного двигателя составляет 15-25 лет при соблюдении условий эксплуатации. Известны случаи, когда двигатели работали по 40-50 лет без капитального ремонта.

Отсутствие щеточного узла и коллектора исключает такие проблемы, как:

• Искрение и электродуговая эрозия контактов
• Износ щеток (требует регулярной замены)
• Загрязнение обмоток угольной пылью
• Образование нагара на коллекторных пластинах

Кроме того, асинхронные двигатели менее чувствительны к перегрузкам и кратковременным сбоям питания. Они способны выдерживать кратковременные скачки напряжения до 20-30% без критических последствий.

Простота конструкции и обслуживания

Простота асинхронного двигателя проявляется во всех аспектах его эксплуатации:

✅Минимальное обслуживание — достаточно периодически проверять состояние подшипников и очищать корпус от пыли. Замена смазки в подшипниках требуется раз в 1-3 года.

✅Ремонтопригодность — двигатель легко разбирается, обмотки можно перемотать, подшипники заменить. Для ремонта не требуется специального оборудования.

✅Простота подключения — для работы достаточно подать трехфазное напряжение на клеммную коробку. Двигатель не требует сложных схем пуска (хотя они могут применяться для ограничения пусковых токов).

✅Универсальность монтажа — двигатели выпускаются в различных исполнениях: на лапах, с фланцем, комбинированные. Это позволяет устанавливать их практически на любое оборудование.

Для сравнения, синхронные двигатели требуют системы возбуждения, а двигатели постоянного тока — регулярной замены щеток и обслуживания коллектора. В условиях непрерывного производства каждый час простоя оборачивается миллионными убытками, и простота асинхронных двигателей становится критически важным фактором.

Цена: доступность и экономическая эффективность

Асинхронные двигатели — одни из самых дешевых электрических машин в пересчете на единицу мощности. Это объясняется несколькими факторами:

Технологичность производства — штамповка магнитопроводов, намотка обмоток, литье роторов под давлением — все эти операции давно автоматизированы и имеют высокую производительность.

Дешевизна материалов — в конструкции используются сталь, алюминий и медь. Нет дорогих редкоземельных магнитов, как в синхронных двигателях с постоянными магнитами.

Массовое производство — миллионы двигателей ежегодно выпускаются по всему миру, что позволяет экономить на масштабе.

Доступность запчастей — подшипники, обмоточные провода, изоляционные материалы стандартизированы и есть в наличии у любого поставщика.

Стоимость асинхронного двигателя мощностью 5-11 кВт составляет от 15 до 50 тысяч рублей в зависимости от производителя и исполнения. Аналогичный по характеристикам синхронный двигатель с постоянными магнитами будет стоить в 2-3 раза дороже, а серводвигатель — в 5-10 раз дороже.

Низкая цена делает асинхронные двигатели экономически оправданными даже для неответственных применений, где не требуется высокая точность или широкий диапазон регулирования.

Перегрузочная способность: запас прочности на все случаи

Перегрузочная способность — это способность двигателя кратковременно развивать момент, превышающий номинальный. У асинхронных двигателей этот показатель впечатляет:

• Короткозамкнутые двигатели — способны выдерживать 2-2,5-кратную перегрузку по моменту в течение нескольких секунд.
• Двигатели с фазным ротором — могут развивать момент до 3-4-кратного от номинального.
• Специальные серии (например, краново-металлургические) — рассчитаны на 3-5-кратные перегрузки.

Асинхронный двигатель не просто выдерживает такие перегрузки — он спроектирован с учетом них. Тепловая постоянная времени (скорость нагрева обмоток) такова, что кратковременные перегрузки не успевают вызвать критический перегрев.

Асинхронный vs Двигатель постоянного тока

Двигатели постоянного тока (ДПТ) когда-то были основой электропривода, но сегодня они сдают позиции:

🔶Надежность — ДПТ требуют регулярной замены щеток (каждые 500-2000 часов работы). Асинхронные двигатели работают без обслуживания годами.

🔶Стоимость — ДПТ дороже в производстве и эксплуатации.

🔶Регулировка — ДПТ легко регулируются по скорости без преобразователя, но с появлением дешевых частотных преобразователей это преимущество потеряло актуальность.

🔶Искрение — ДПТ создают электромагнитные помехи и опасны во взрывоопасных средах.

Сегодня ДПТ используются в основном в автономных системах (электромобили, стартеры) и в специальных применениях, где требуется большой пусковой момент.

Асинхронный vs Вентильный двигатель

Вентильные двигатели (синхронные с постоянными магнитами и электронной коммутацией) — современные конкуренты асинхронных машин:

🔶КПД — вентильные двигатели имеют КПД до 97% против 90-95% у асинхронных.

🔶Масса и габариты — вентильные двигатели компактнее при той же мощности.

🔶Цена — вентильные двигатели значительно дороже из-за использования редкоземельных магнитов (неодим, самарий-кобальт).

🔶Надежность — магниты могут размагничиваться при перегреве или перегрузках, что снижает надежность.

Вентильные двигатели находят применение в высокоточных станках, робототехнике, электромобилях. Но для массовой промышленности они остаются слишком дорогими.

Области применения асинхронных двигателей в промышленности

1) Нефтегазовая отрасль

Асинхронные двигатели используются для привода насосов, компрессоров, вентиляторов на нефтеперерабатывающих заводах и газокомпрессорных станциях. Взрывозащищенные исполнения (Exd, Exe) позволяют работать во взрывоопасных зонах. Мощность двигателей может достигать 10-15 МВт.

2) Металлургия

Краново-металлургические серии асинхронных двигателей (серии МТН, МТК) рассчитаны на работу в условиях высоких температур, запыленности и ударных нагрузок. Они устанавливаются на прокатные станы, рольганги, краны, лебедки.

3) Горнодобывающая промышленность

Дробилки, мельницы, конвейеры, экскаваторы — все это приводится в движение асинхронными двигателями. Особые требования предъявляются к защите от пыли и влаги (IP54, IP55).

4) Пищевая промышленность

Насосы, мешалки, транспортеры, упаковочные машины — здесь важны гигиенические исполнения из нержавеющей стали и возможность частых пусков-остановов.

5) Сельское хозяйство

Зерноочистительные машины, кормораздатчики, насосы орошения, вентиляторы сушилок — асинхронные двигатели работают в полевых условиях, где нет квалифицированного персонала для обслуживания.

Современные тенденции: как асинхронный двигатель адаптируется к новым требованиям

Интеграция с частотными преобразователями

Главный недостаток асинхронного двигателя — сложность регулировки скорости — успешно решается с помощью частотных преобразователей (ЧП). Современные ЧП позволяют:

• Плавно регулировать скорость от 0 до 150% номинальной.
• Обеспечивать высокий пусковой момент без бросков тока.
• Реализовывать торможение с рекуперацией энергии.
• Поддерживать заданный момент на валу.

Стоимость частотного преобразователя для двигателя мощностью 5 кВт составляет 10-20 тысяч рублей, что делает систему «асинхронный двигатель + ЧП» экономически эффективной альтернативой более дорогим типам приводов.

Цифровизация

Современные асинхронные двигатели оснащаются датчиками температуры, вибрации, тока. Данные передаются в системы мониторинга, что позволяет прогнозировать отказы и оптимизировать обслуживание. Промышленный интернет вещей (IIoT) превращает обычный двигатель в интеллектуальное устройство.

Асинхронный двигатель остается лидером

Подводя итог, можно выделить пять ключевых факторов, которые обеспечивают асинхронному двигателю статус самого массового в промышленности:

1. Беспрецедентная надежность — отсутствие щеток и коллектора, простая конструкция, способность работать десятилетиями без отказов.
2. Минимальные требования к обслуживанию — экономия на эксплуатационных расходах и снижение простоев.
3. Низкая стоимость — как самого двигателя, так и его ремонта.
4. Высокая перегрузочная способность — способность выдерживать кратковременные 2-3-кратные перегрузки без повреждения.
5. Адаптивность — возможность интеграции с частотными преобразователями, что решает проблему регулировки скорости.

Даже в эпоху развития синхронных двигателей с постоянными магнитами и вентильных машин, асинхронный двигатель не сдает позиций. Он продолжает совершенствоваться, становясь более энергоэффективным, компактным и интеллектуальным. И пока промышленности нужны надежные, простые и недорогие двигатели, асинхронные машины будут оставаться основой электропривода.

Если вы выбираете двигатель для своего производства — будь то насос, вентилятор, конвейер или станок — асинхронный двигатель станет оптимальным решением. Он проверен временем, технологичен и экономически оправдан. А с учетом современных возможностей автоматизации, его потенциал раскрывается еще шире.
