Катушка тормоза электромагнитного

Что такое катушка электромагнитного тормоза ⚙

Катушка электромагнитного тормоза – это ключевой элемент в конструкции тормозных систем, где управление торможением осуществляется с помощью электромагнитного поля. Ее основная функция заключается в создании магнитного потока, который активирует механизм торможения и обеспечивает надежную фиксацию вала или другой подвижной части оборудования. Из-за чего, сферы применений таких катушек различны: от подъемно-транспортного оборудования и конвейерных линий, до металлообрабатывающих станков и систем позиционирования.

Основные виды электромагнитных катушек

✅Стандартные катушки – применяются в серийных электродвигателях и промышленных механизмах.

✅Катушки повышенной мощности – предназначены для оборудования с большим крутящим моментом.

✅Специализированные катушки – разрабатываются под конкретные модели тормозов или нестандартные условия эксплуатации.

Принцип действия 🗜

Катушка электромагнитного тормоза представляет собой индуктивную обмотку, которая при подаче напряжения создает электромагнитное поле. Это поле воздействует на подвижный якорь и изменяет состояние фрикционного узла. В нормальном положении, когда питание отсутствует, пружины удерживают якорь в прижатом состоянии, фиксируя тормозной диск и блокируя вращение вала электродвигателя.

При подаче напряжения катушка создает электромагнитное поле, которое втягивает якорь тормоза. В результате колодки освобождают вращающийся элемент, и механизм начинает движение. При отключении питания магнитное поле исчезает, пружина возвращает элементы в исходное положение, и вал блокируется.

Такой принцип действия позволяет системе реагировать мгновенно, что особенно важно в технологических процессах, где счёт идёт на доли секунды. Кроме того, он обеспечивает так называемое «торможение по умолчанию», когда любое отключение питания приводит к включению тормоза. Это свойство критически важно для безопасности персонала и сохранности оборудования.

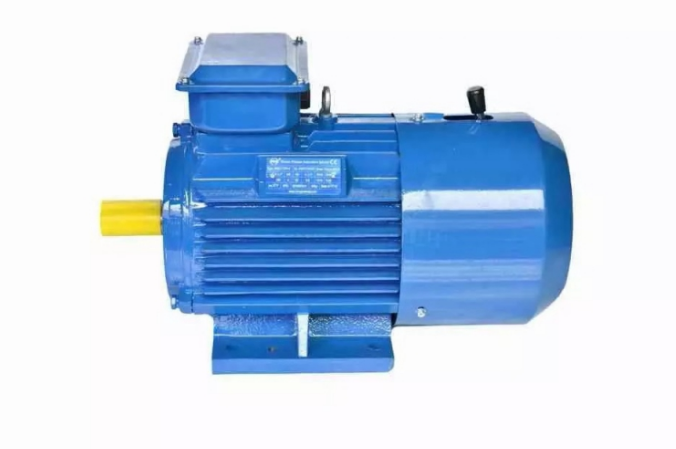

Двигатели с электромагнитным тормозом ✇

Двигатели с электромагнитным тормозом – это электродвигатели, в конструкцию которых изначально встроена катушка и тормозной узел. Такие агрегаты находят широкое применение там, где требуется мгновенная остановка вращающихся частей и удержание вала в статическом положении. Применение двигателей с электромагнитным тормозом особенно эффективно в лифтовых установках, где требуется удержание кабины на уровне этажа. В кранах и подъёмниках они обеспечивают фиксацию груза при остановке. В станках с числовым программным управлением такие системы позволяют точно позиционировать инструмент. На конвейерах электромагнитный тормоз гарантирует мгновенную остановку при необходимости, что критически важно для безопасности обслуживающего персонала.

Стоит отметить, что интеграция тормозного узла непосредственно в конструкцию двигателя позволяет значительно уменьшить габариты и облегчить монтаж оборудования. Такие двигатели отличаются компактностью и энергоэффективностью, так как не требуют установки дополнительных тормозных устройств. Более того, интегрированное решение снижает риск ошибок при подключении и обеспечивает согласованность работы всех элементов.

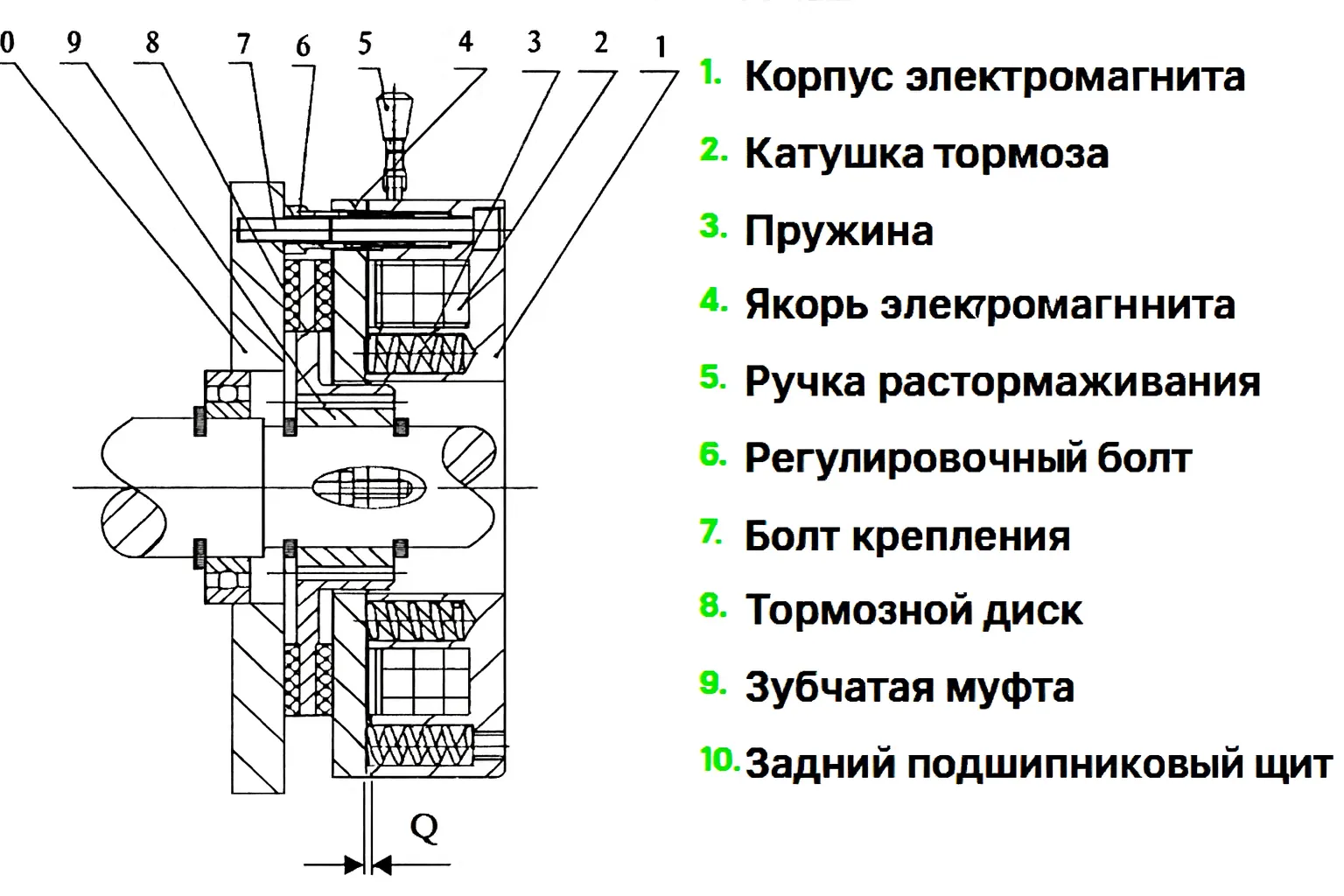

Устройство и конструкция

Электромагнитный тормоз располагается в задней части двигателя и механически связан с его валом. Внутри корпуса размещается катушка, которая реагирует на подачу напряжения. В момент включения питания магнитное поле втягивает якорь, освобождая вращение. Когда питание отключается, система пружин прижимает тормозной диск к рабочей поверхности и блокирует вал, исключая его самопроизвольное движение.

Конструкция продумана так, чтобы обеспечить высокую надежность устройства даже в условиях многократных срабатываний в течение рабочей смены. В современных исполнениях применяются улучшенные изоляционные материалы и термостойкие провода, позволяющие катушке выдерживать нагрев и работать без сбоев при больших нагрузках на систему. Корпус защищает обмотку от влаги и пыли, а также предотвращает механические повреждения.

Преимущества двигателей с электромагнитным тормозом

✅   Компактность – нет необходимости в установке дополнительного тормозного оборудования.

✅   Безопасность – надёжная фиксация вала при аварийных остановках или отключении питания

✅   Экономичность – уменьшение затрат на монтаж   и сервис за счёт интегрированного решения.

✅   Универсальность – подходят для лифтов, кранов, конвейеров и металлообрабатывающих станков.

Факторы, влияющие на эффективность работы катушки тормоза электромагнитного ᪣

Надёжность катушки во многом зависит от 🔩качества её изоляции: малейшие повреждения могут привести к перегреву. Важно учитывать и 🌡температурный режим, так как чрезмерное нагревание снижает магнитные свойства материала и ускоряет износ. ⚡Стабильность питания также критична — любые отклонения напряжения влияют на силу магнитного поля. 🔌Эксплуатационные условия, включая запылённость, влажность и наличие смазочных веществ, могут существенно снижать эффективность торможения. 🔧Регулярное техническое обслуживание и 🧹своевременная очистка позволяют поддерживать катушку в рабочем состоянии и предотвращать отказ системы.

Рекомендации по обслуживанию🔧

Для надёжной работы электромагнитного тормоза необходимо регулярно проводить визуальный осмотр, обращая внимание на целостность корпуса и признаки перегрева. Важно контролировать корректность включения и отключения тормоза при работе оборудования. Периодическая очистка катушки от пыли и загрязнений должна выполняться мягкими средствами, такими как щётка или сжатый воздух. Электрические параметры проверяются измерением сопротивления обмотки, что позволяет своевременно выявить межвитковые замыкания. Если обнаруживаются повреждения изоляции или снижение силы электромагнитного притяжения, катушка подлежит замене, что исключает аварийные ситуации и гарантирует бесперебойную работу оборудования

Также, не стоит забывать о важности выбора подходящей модели и размера катушки. С этим вам помогут наши специалисты. Напишите нам на почту zakaz@uesk.org и вас проконсультируют. Наши специалисты помогут подобрать оптимальный вариант под Вашу проблему.
