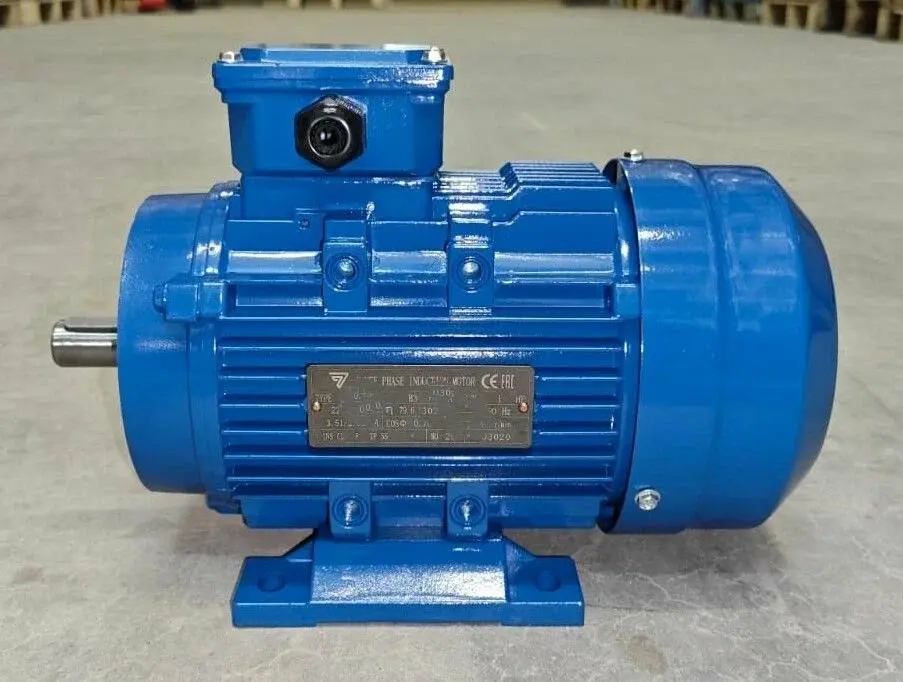

Выбор двигателя для воздуходувки

Почему именно асинхронный привод

Мощность и частота вращения

Правильный подбор мощности — ключ к стабильной и экономичной работе.

Для воздуходувки важно согласовать три элемента:

• аэродинамическую характеристику воздуходувного агрегата;
• требуемые расход и давление воздуха;
• механическую и электрическую мощность двигателя.

Асинхронный двигатель выбирают по номинальной мощности и частоте вращения, исходя из потребной мощности воздуходувки с запасом 10–15% для надёжного пуска и работы без перегрузок.

Типичные обороты для приводов вентиляторов и воздуходувок:

• 3000 об/мин (2 полюса) — для компактных и высокооборотных агрегатов;

• 1500 об/мин (4 полюса) — наиболее распространённый вариант для промышленных вентиляторов;

• 1000 об/мин (6 полюсов) — для крупных, тихоходных воздуходувок с большим рабочим колесом.

Если вы меняете мотор, ориентируйтесь на шильдик старого двигателя и паспорт воздуходувки. При проектировании новой системы используйте справочники по мощностям и расчёт по моменту на валу.

Тип сети и напряжение питания

В промышленных системах вентиляции и аэрирования применяют в основном трёхфазные двигатели на 380 В, 50 Гц.

• до 100 кВт обычно используют асинхронные двигатели 380 В;

• при больших мощностях возможны исполнения на 6 и 10 кВ, но для типовых воздуходувок это редкость.

Однофазные двигатели 220 В применимы только для маломощных вентиляторов и бытовых установок. Для серьёзных воздуходувок они не подходят из‑за ограниченной мощности и худшего КПД

Конструктивные исполнения двигателей для воздуходувок 🛠️

Монтаж: лапы, фланец, лапы+фланец

При выборе асинхронного двигателя под конкретную воздуходувку обязательно учитывают монтажное исполнение:

• IM1081 (B3) — на лапах: двигатель крепится к раме, передача момента через муфту или ремень.

• IM3081 (B5) — фланцевое исполнение: мотор стыкуется с корпусом воздуходувки напрямую, используется в моноблочных агрегатах.

• IM2081 (B35) — лапы + фланец: даёт гибкость компоновки, особенно полезно при модернизации оборудования.

Сохранение того же исполнения при замене позволяет обойтись без переделки рамы и муфты.

Вал и подшипники

Для вентиляторных приводов критичны:

• диаметр и длина вала под стандартную муфту или шкив;

• тип и размеры шпонки;

• качество и ресурс подшипников, рассчитанных на радиальные нагрузки рабочего колеса.

При мощности до 300 кВт асинхронные двигатели с короткозамкнутым ротором обеспечивают хорошие энергетические показатели и достаточно высокий ресурс подшипниковых узлов

Степень защиты и климатическое исполнение 🌡️

Защита IP для венткамер и улицы

Воздуходувки часто работают в запылённых помещениях, на крышах, чердаках и в технологических зонах с повышенной влажностью. К двигателю предъявляются повышенные требования по защите:

• IP54 — защита от пыли и брызг, подходит для сухих венткамер и помещений;

• IP55 — защита от струй воды, оптимальна для большинства промышленных воздуходувок;

• IP65–IP66 — для особо тяжёлых условий и наружной установки в зоне осадков.

Дополнительно учитывается климатическое исполнение (У3, УХЛ4 и др.), определяющее рабочий температурный диапазо

Пуск и регулирование асинхронных двигателей воздуходувок 🚀

Способы пуска

Пуск воздушного агрегата сопровождается кратковременными токами и моментами, поэтому важно выбрать правильный способ запуска двигателя:

• Прямой пуск (DOL) — самый простой вариант для двигателей малой и средней мощности, если сеть допускает кратковременное увеличение тока.

• Схема «звезда‑треугольник» — снижает пусковой ток примерно в три раза, используется для трёхфазных моторов средней и большой мощности.

• Пуск через частотный преобразователь — обеспечивает плавный разгон, уменьшает ударные нагрузки на сеть и механику, даёт возможность гибкого регулирования производительности.

Частотное регулирование воздуходувки

Управление скоростью асинхронного двигателя с помощью частотного преобразователя стало стандартом для современных систем вентиляции:

• частота изменяется в диапазоне 0–50 Гц и выше, пропорционально меняется скорость вращения;

• поддерживается оптимальное соотношение U/f, что сохраняет магнитный поток и момент двигателя;

• достигается экономия электроэнергии до 30–50% за счёт работы на пониженных оборотах при частичной нагрузке;

• пуск становится «мягким», что увеличивает ресурс подшипников и уменьшает шум.

Если вы планируете приобрести двигатель для воздуходувки с частотным регулированием, важно подобрать мотор с подходящим классом изоляции и допустимой формой питающего напряжени

Как подобрать асинхронный двигатель для конкретной воздуходувки 📐

Шаг 1. Соберите исходные данные

Перед тем как купить или заказать двигатель, подготовьте:

• модель и тип воздуходувки, её паспортную мощность и обороты;

• требуемый расход воздуха и давление в системе;

• условия эксплуатации (температура, влажность, пыль, режим работы);

• параметры сети (380 В, наличие ограничений по пусковым токам);

• наличие или планируемую установку частотного преобразователя.

Шаг 2. Подбор по мощности и оборотам

Используйте каталог асинхронных двигателей (серии АИР, А, 4А, спецсерии для вентиляторов), где указаны:

• номинальная мощность и частота вращения;

• номинальный ток, КПД, cosφ;

• монтажное исполнение и размеры вала.

Выберите двигатель, обеспечивающий требуемую мощность на валу с запасом 10–15%, при нужной частоте вращения.

Шаг 3. Уточните исполнение и защиту

Недооценка рабочих условий

Частая ошибка — выбирать двигатель только по мощности, игнорируя:

• повышенную температуру воздуха;

• сильную запылённость;

• высокую влажность или агрессивные газы.

В итоге двигатель перегревается, загрязняется, теряет изоляцию и выходит из строя гораздо раньше расчётного ресурса.

Неверная схема подключения и отсутствие защиты

Ошибки:

• перепутана схема «звезда/треугольник»;

• отсутствуют тепловые реле, автоматы и реле контроля фаз;

• не учтён уровень пусковых токов для существующей сети.

Результат — частые срабатывания защиты, перегрев или сгоревшие обмотки.

Игнорирование энергоэффективности

Современные асинхронные двигатели выпускаются с классами энергоэффективности IE2–IE3 и выше.
Выбор более экономичного исполнения снижает эксплуатационные затраты, особенно при круглосуточной работе вентсистем.

Зачем заказывать двигатель у профессионального поставщика 🧰

Работа воздуходувки — это не только комфорт, но и безопасность, состояние технологических процессов и соблюдение нормативов по вентиляции и аэрированию. Отказ привода может остановить участок производства или вызвать проблемы с микроклиматом.

Обращаясь к профильному поставщику асинхронных двигателей, вы получаете:

• грамотный подбор по мощности, оборотам и исполнению именно под ваш тип воздуходувки;

• только новые моторы, соответствующие ГОСТ и IEC, без «перемоток» и сомнительного происхождения;

• рекомендации по пускозащитной аппаратуре и частотным преобразователям;

• гарантию и техническое сопровождение на всём цикле эксплуатации.

Не откладывайте замену «уставшего» мотора до аварии. Надёжный асинхронный двигатель для воздуходувки — это стабильный воздухообмен, экономичный расход электроэнергии и отсутствие незапланированных простоев вашего производства или объекта 💼✨
